传感器配套球节铰接连接结构

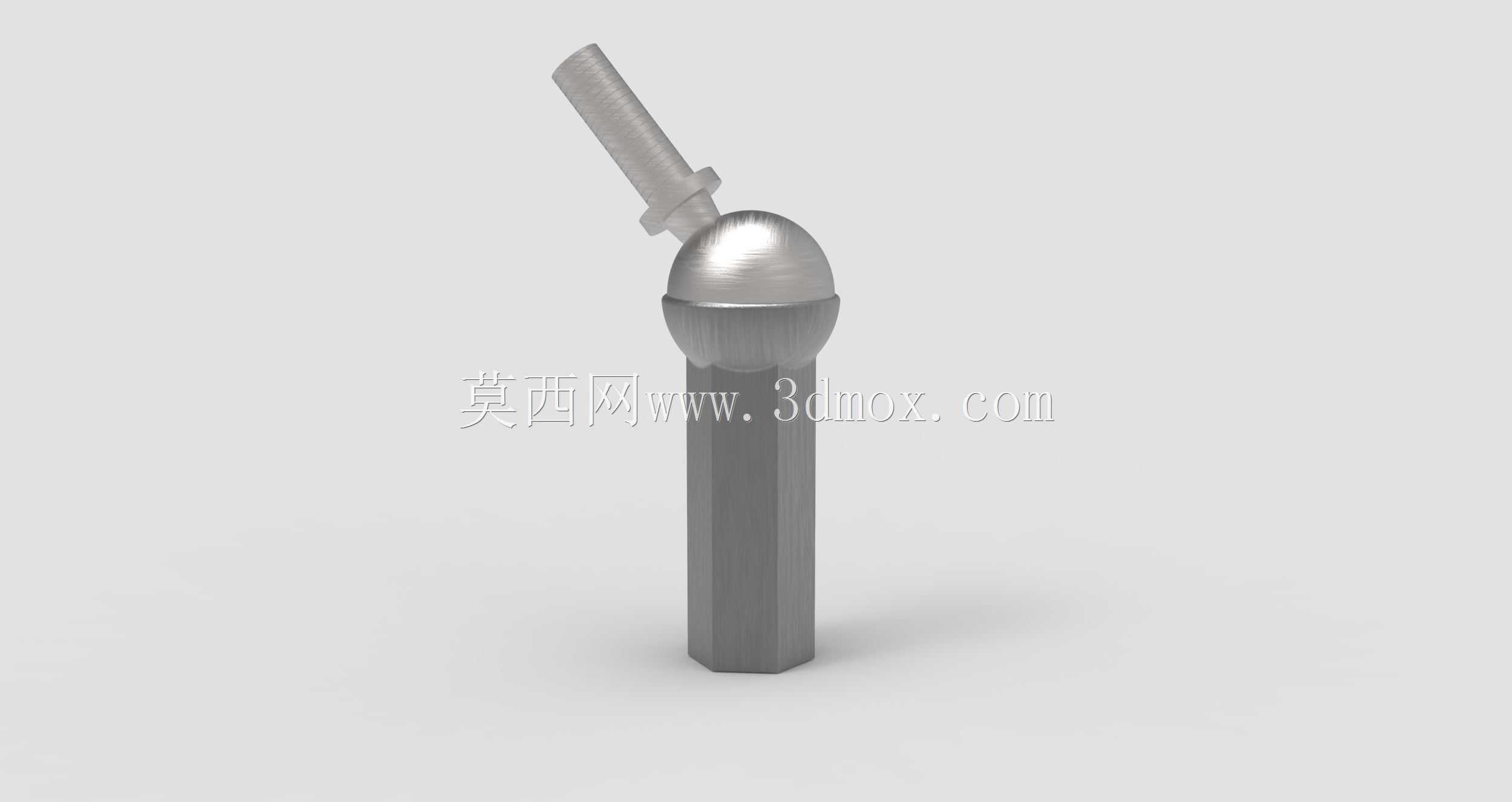

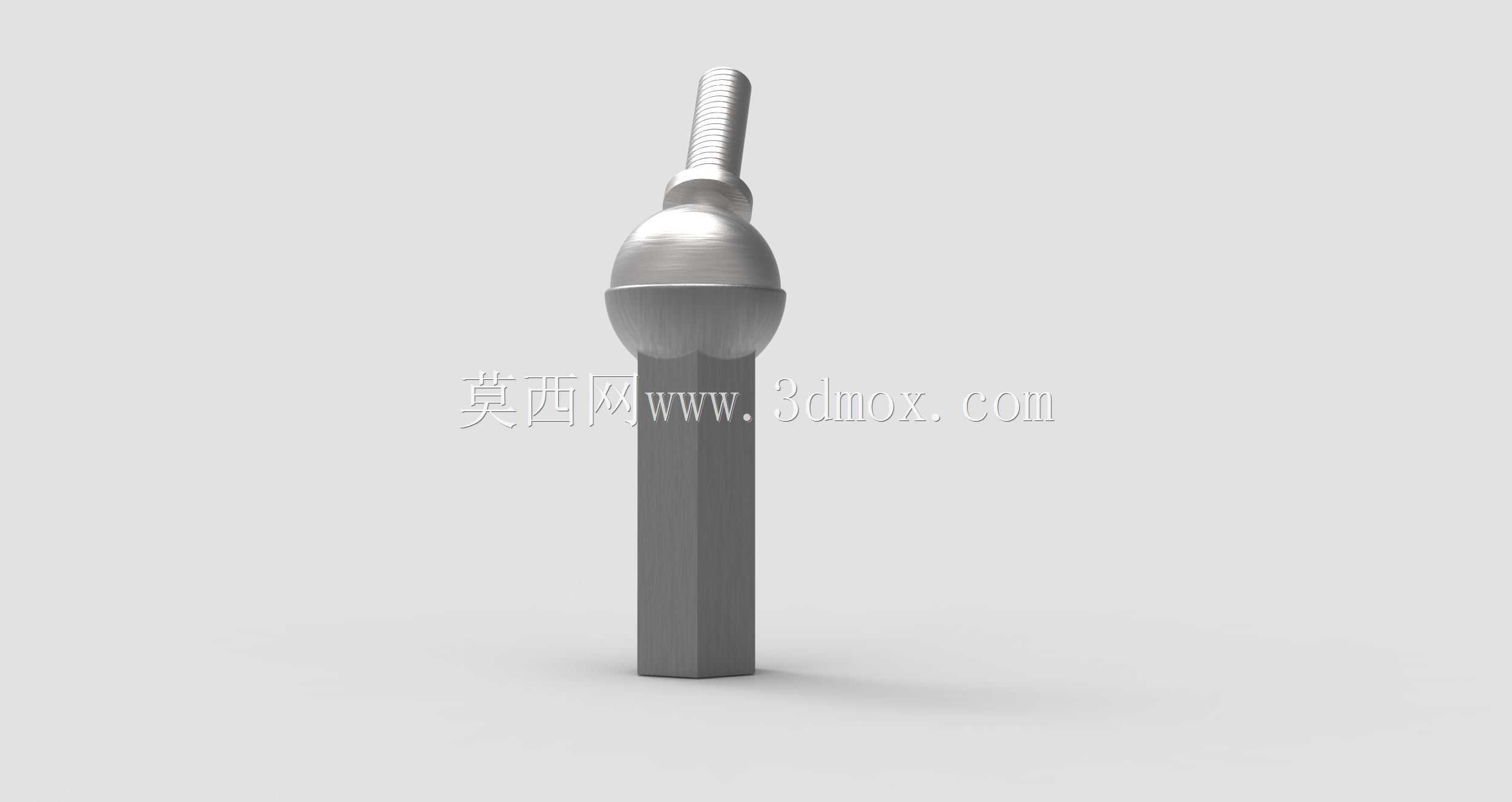

　　这类球节结构常被用于位移、角度类传感器的安装铰接环节，在工业自动化检测工位、设备姿态反馈单元、试验台架数据采集模块中都能见到它的身影，核心作用是补偿安装过程中的同轴度偏差，避免传感器测杆因为硬连接承受侧向弯矩，最终导致检测数据漂移甚至内部应变片损坏的问题。从结构设计逻辑来看，下部的六方柱段是安装基准，设计成外六方形式主要是方便装配时用标准扳手夹持锁紧，不需要额外设计卡位结构，能直接适配常规的螺纹安装孔位，安装时的扭矩传递更直接，不会出现柱面打滑拧不紧的情况。上部的球体部分是核心功能段，球面的粗糙度和圆度公差直接决定了铰接转动的顺滑度，设计时需要控制球面与配对球窝的配合间隙，间隙过大会导致连接松旷，传感器检测时会引入回程误差，

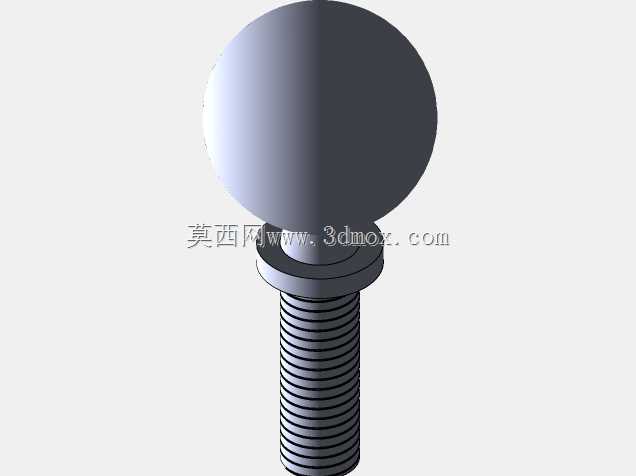

　　间隙过小则会出现转动卡滞，无法顺畅补偿角度偏移，通常配合面会做硬化处理，提升长期往复摆动下的耐磨性能。球体上方延伸的细杆段是与传感器测端的连接部位，杆径根据配套传感器的测杆接口尺寸匹配，端部通常会做滚花或者螺纹结构，保证连接后不会出现松脱，杆部的长度需要控制在合理范围，过长会增加结构的悬臂长度，受振动时容易出现共振影响检测精度，过短则会导致角度补偿范围不足，无法覆盖安装时的偏差角度。实际选型应用时，需要先确认安装端的螺纹规格与六方对边尺寸是否匹配安装基座的预留孔位，再核对球头的摆动角度范围是否满足现场安装的偏差补偿需求，通常这类球节能提供±15度以内的任意方向角度补偿，足够覆盖常规工业安装场景下的位置偏差。设计建模过程中，

　　球面与六方柱的衔接位置做了小圆弧过渡，避免应力集中导致的根部断裂，因为在设备运行过程中，这个位置会持续承受交变的弯曲载荷，如果是直角衔接很容易在长期振动下出现疲劳裂纹，圆弧过渡能有效分散应力，提升零件的疲劳寿命。细杆与球体的衔接位置同样做了退刀结构，方便加工时的刀具退出，也能避免装配时与配对零件出现干涉。这类零件的材质通常选用不锈钢或者镀锌碳钢，根据使用场景的防腐需求选择，在有腐蚀性气体的车间环境下多选用304不锈钢材质，普通干燥工况下用镀锌碳钢就能满足强度和防腐要求，不需要过高的材质成本。
