带法兰安装结构的机械传动轮毂

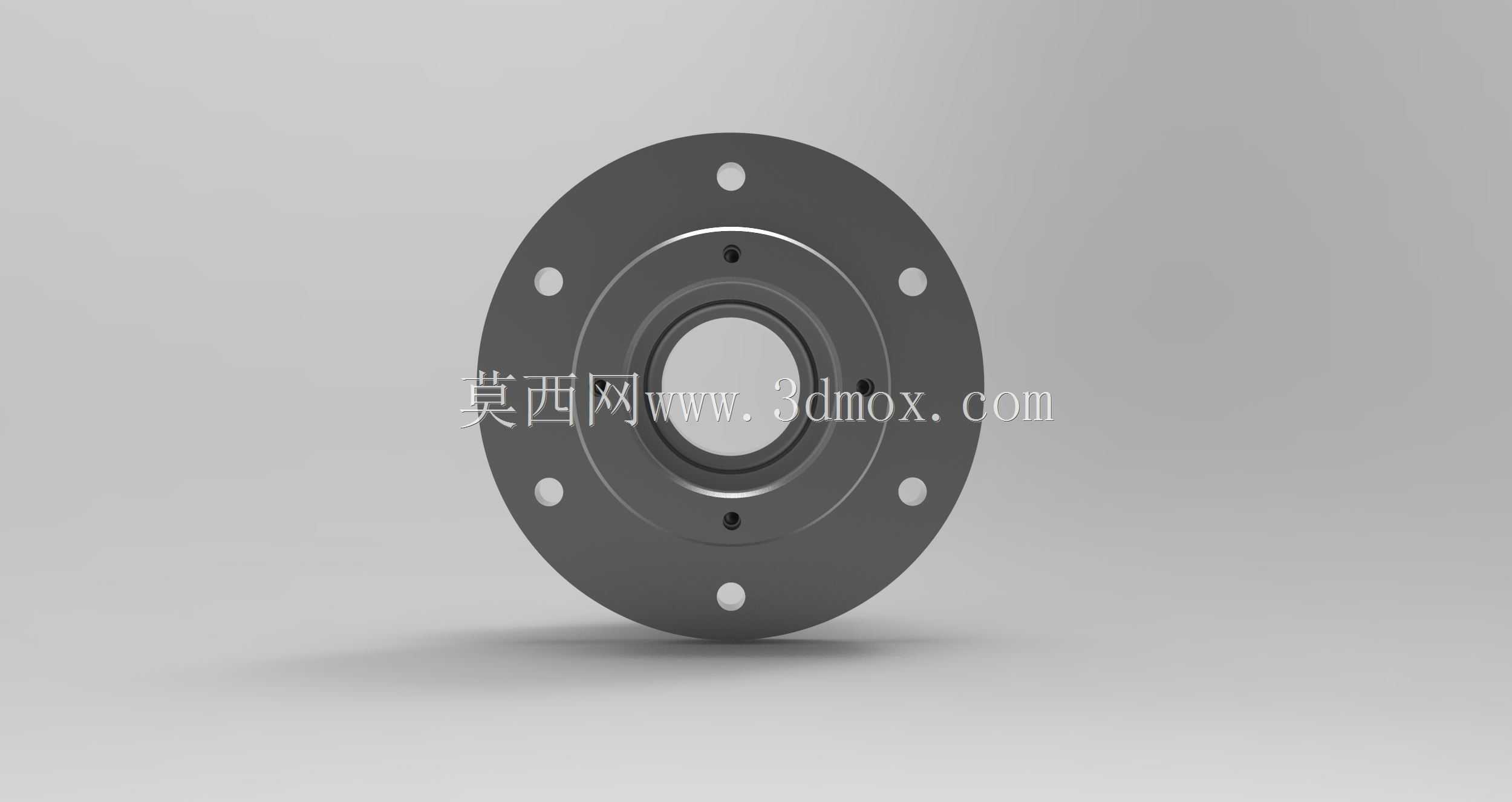

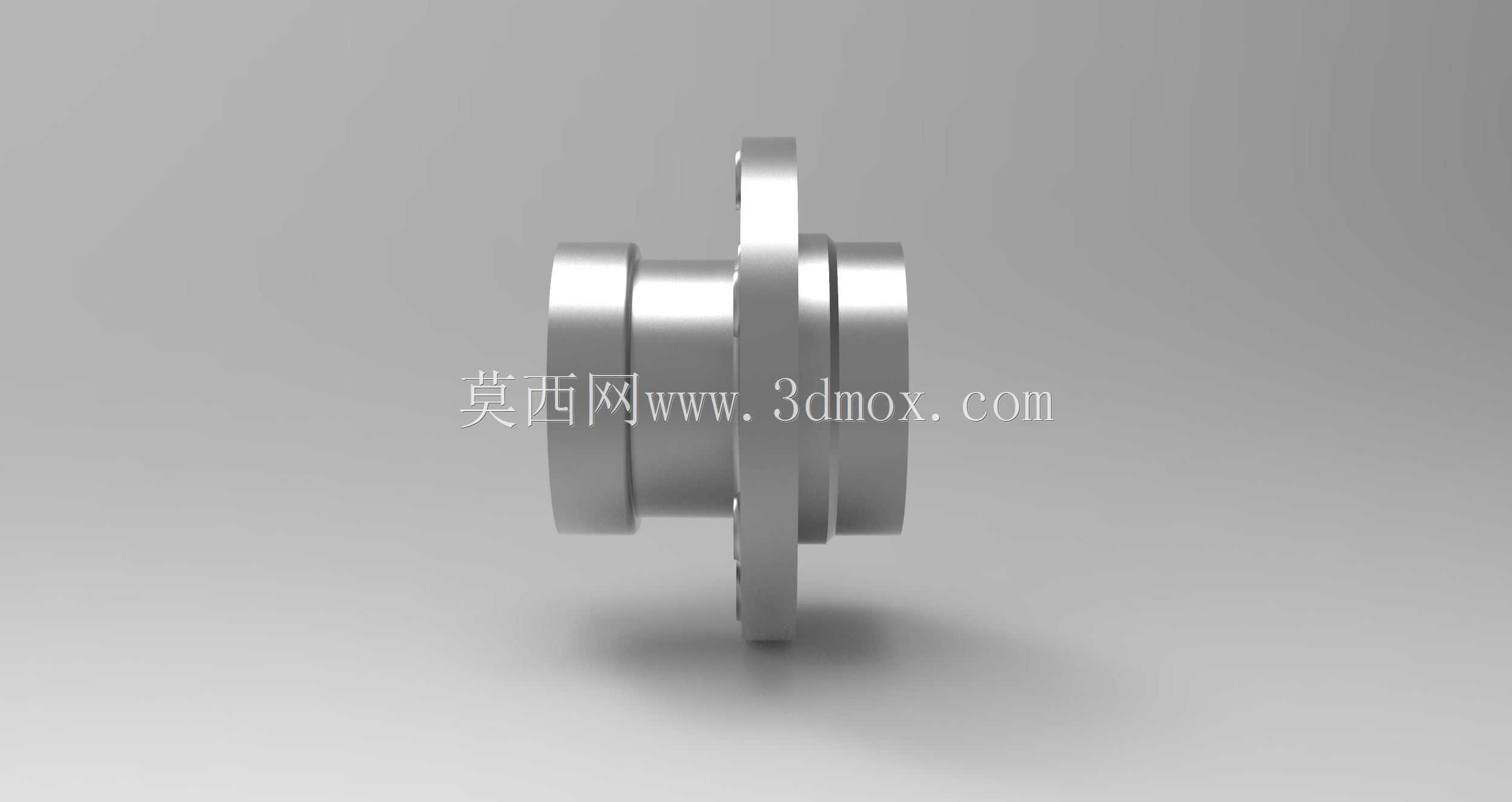

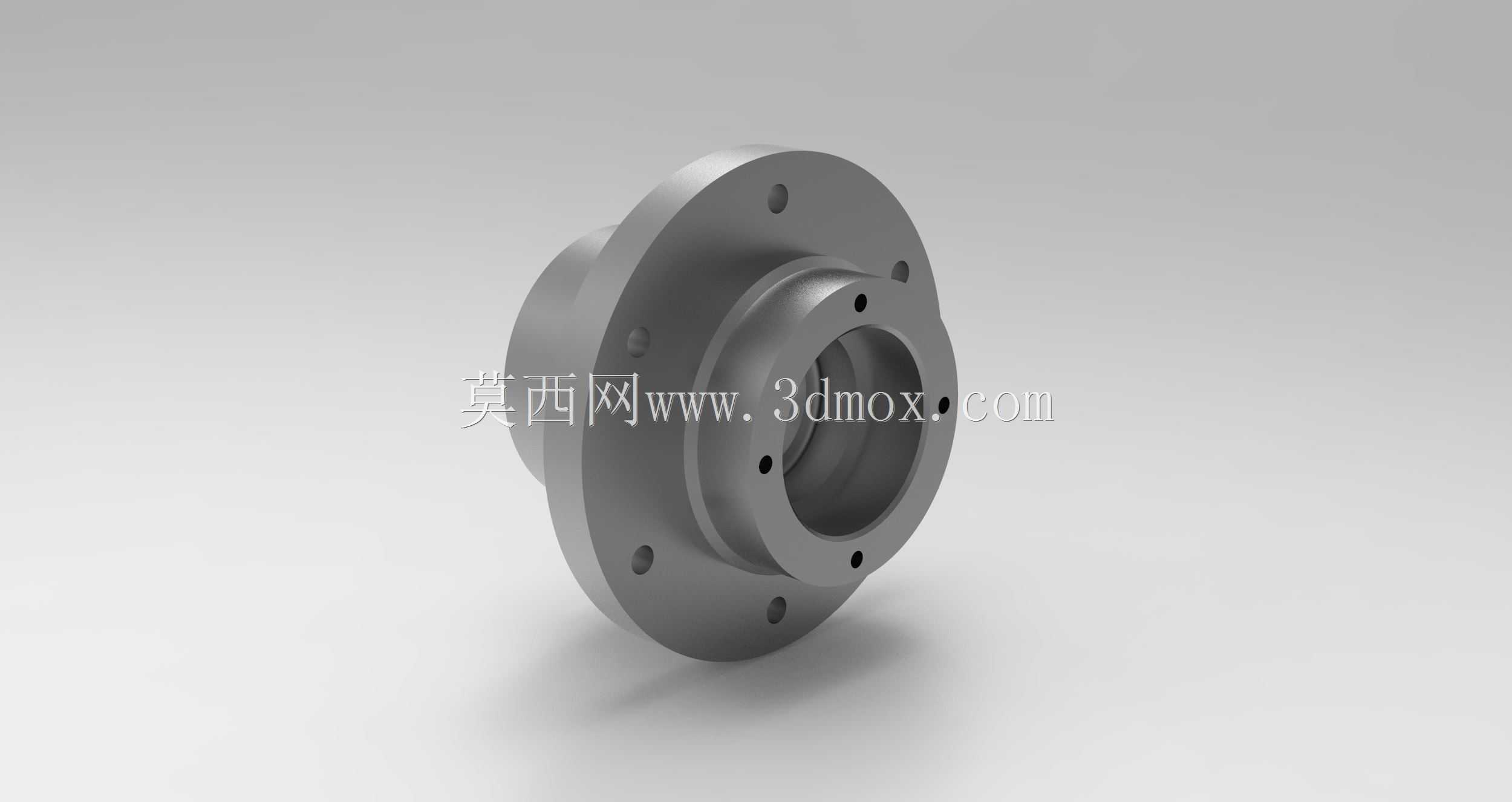

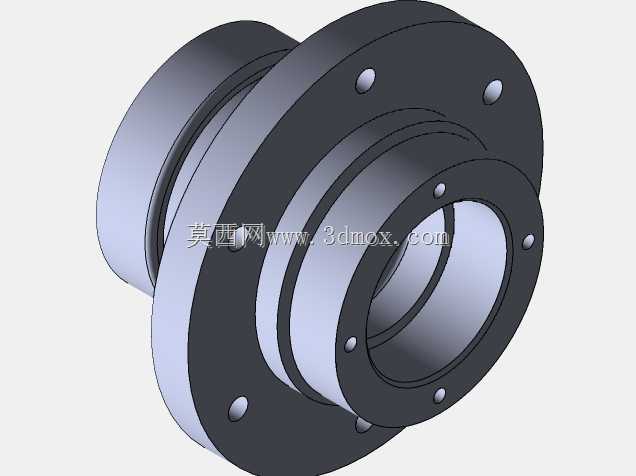

　　这类带法兰结构的轮毂，多应用在中小功率回转传动场景中，常见于轻工输送设备、小型动力输出单元、精密检测仪器的回转支撑部位，核心作用是作为回转部件的安装基体，承接传动轴输出的扭矩，同时为外圈配套的回转轮体、检测码盘、传动带轮提供稳定的定位基准。从结构设计来看，主体采用阶梯式中空腔体设计，中心通孔用于穿过传动轴，内壁预留的台阶面可与轴肩配合实现轴向定位，避免运转过程中出现轴向窜动；外侧延伸的法兰盘上均匀分布多组安装孔，孔位采用等角度圆周排布，可通过螺栓与外接轮体或负载端实现刚性连接，保证扭矩传递过程中受力均匀，减少局部应力集中。设计过程中需要重点匹配安装边界尺寸，法兰盘的外径要适配外接轮体的安装止口，避免安装时出现干涉；

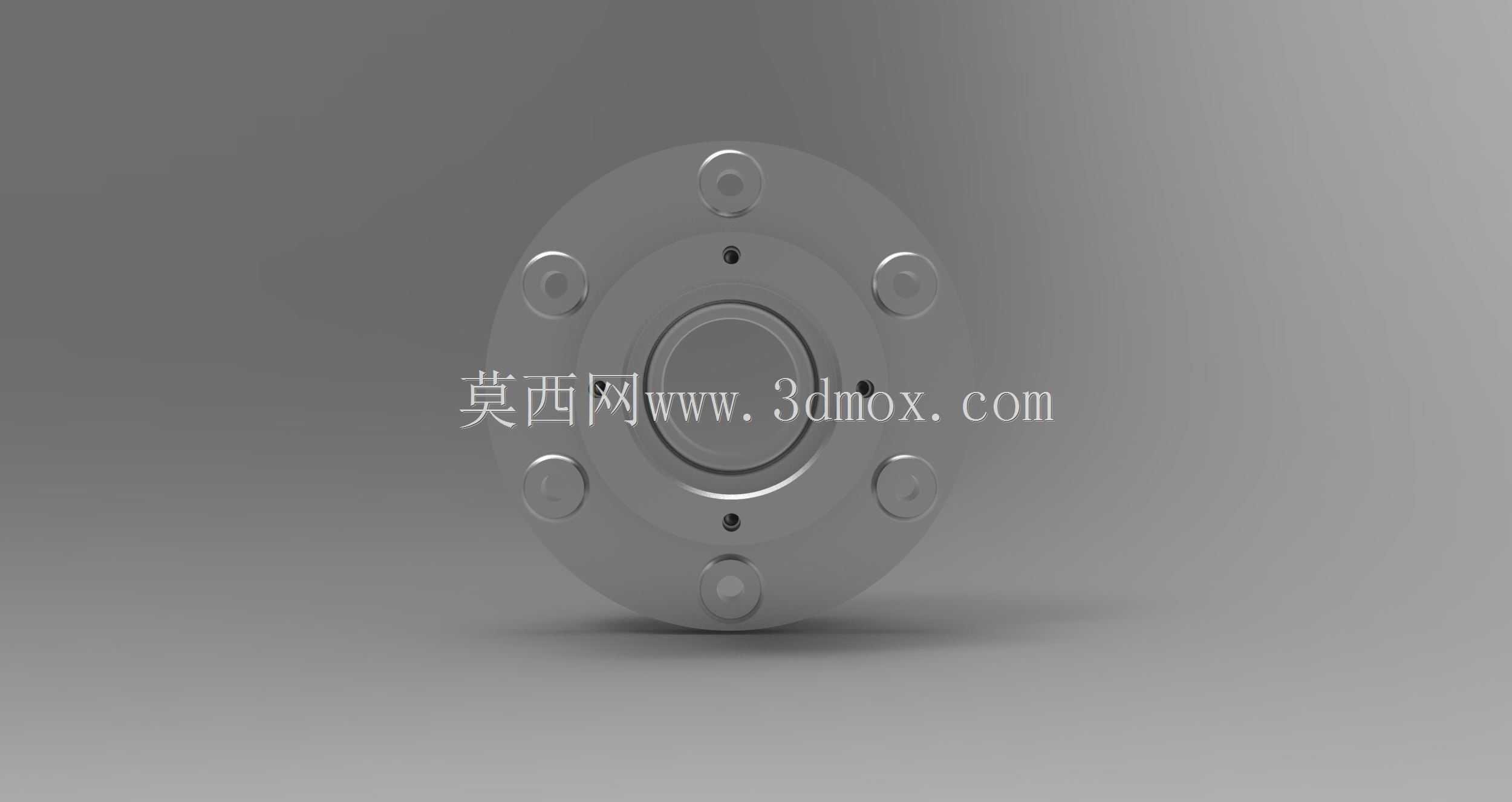

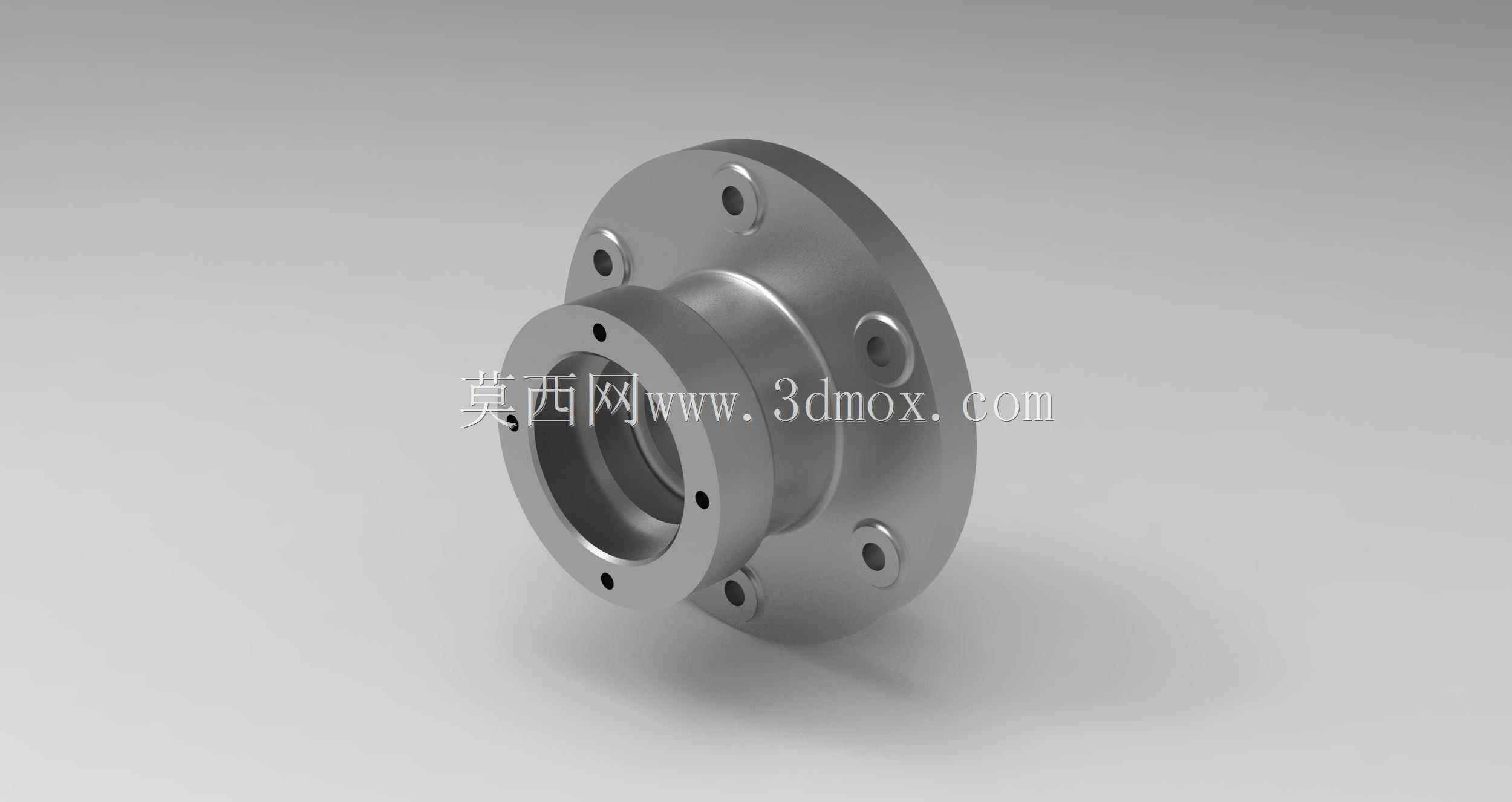

　　中心通孔的公差带要与配合轴径的公差等级匹配，兼顾装配便利性与回转同轴度要求，通常选用间隙配合加键槽传动的组合，既方便拆装维护，又能保证大扭矩传递时不会出现打滑。法兰盘上的安装孔采用沉孔设计，螺栓安装后头部不会突出法兰端面，避免运转过程中与周边护罩、机架部件发生剐蹭；轮毂主体的壁厚经过梯度设计，靠近轴孔配合的位置壁厚更大，承担主要的扭矩传递载荷，法兰外缘位置适当减薄，在保证结构强度的前提下降低整体重量，减少回转过程中的转动惯量，提升启停阶段的动态响应性能。实际选型应用时，需要确认法兰端面的平面度要求，保证与外接部件贴合后没有间隙，避免高速回转时出现端面跳动；同时要核算安装孔的分布圆直径，确保与配套部件的孔位完全对中，

　　减少装配时的额外调整工作量。轮毂的过渡位置全部采用圆角过渡，避免机加工过程中出现应力集中，也能减少热处理环节的开裂风险，整体结构没有冗余设计，所有型面都服务于安装定位与扭矩传递的核心功能，可直接适配常规的回转传动装配需求，不需要额外做结构修改就能投入使用。
