赛车防滚架底盘桁架结构设计

　　在场地赛车、巴哈越野赛车以及自制改装特种车辆的开发流程中，防滚架底盘是承载全部车载部件、保障驾乘人员生存空间的核心结构，不同于量产乘用车的承载式车身，这类管架式底盘需要同时兼顾极致轻量化、高扭转刚度以及碰撞溃缩吸能的多重要求，是整车性能的基础载体。从实际使用场景来看，这类桁架式防滚架底盘需要承受动力总成输出的扭矩、悬架传递的路面冲击、过弯时的侧向载荷以及意外翻滚时的顶部冲击，所有杆件的受力路径都需要经过反复校核，避免出现应力集中的薄弱节点。设计过程中首先要确定整车的硬点边界：包括驾乘人员的坐姿空间、动力总成的安装点位、前后悬架的摆臂固定座位置、转向机构的运动行程、油箱与冷却系统的布置空间，所有杆件的排布都要避开运动部件的干涉范围，

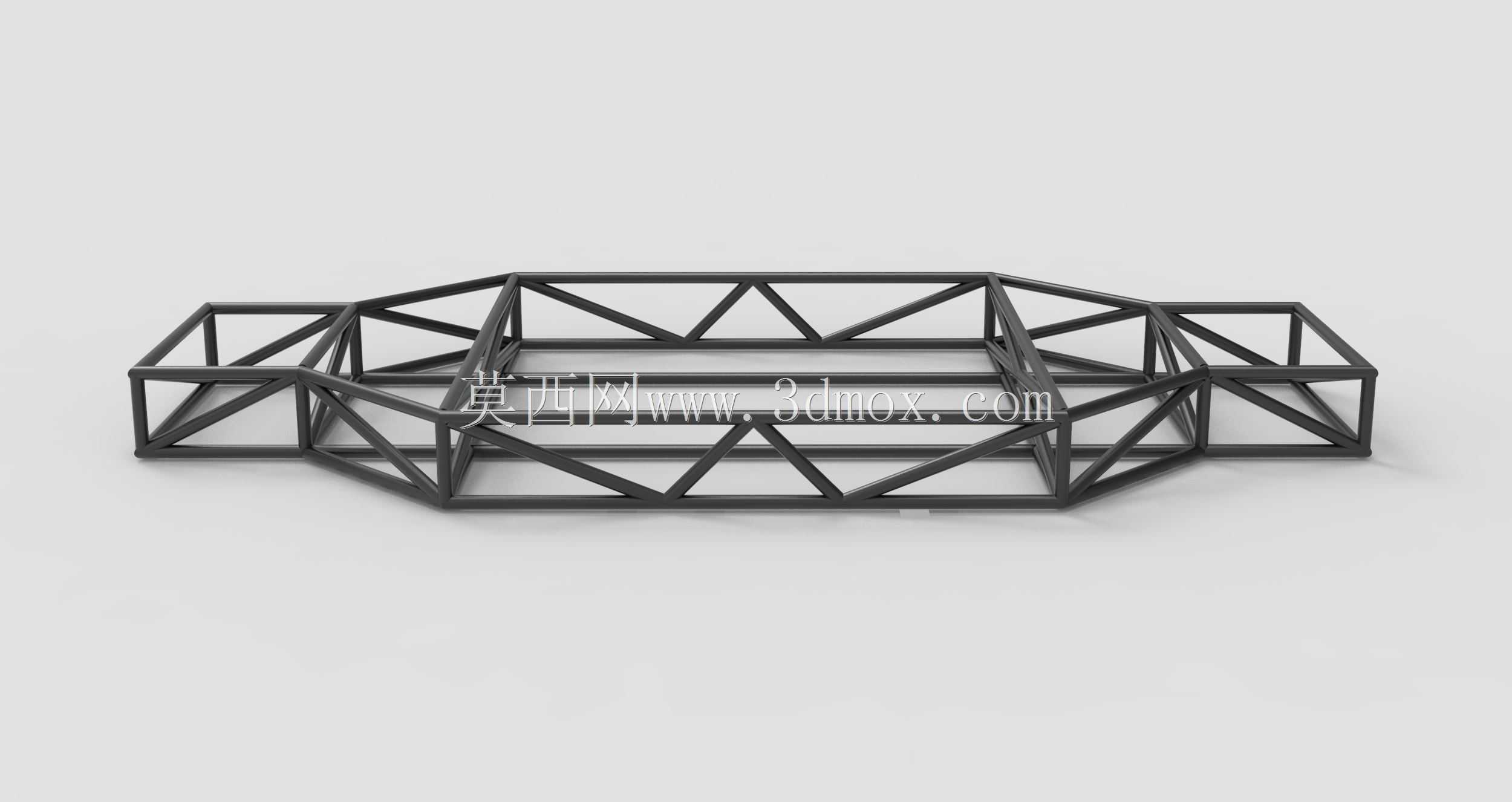

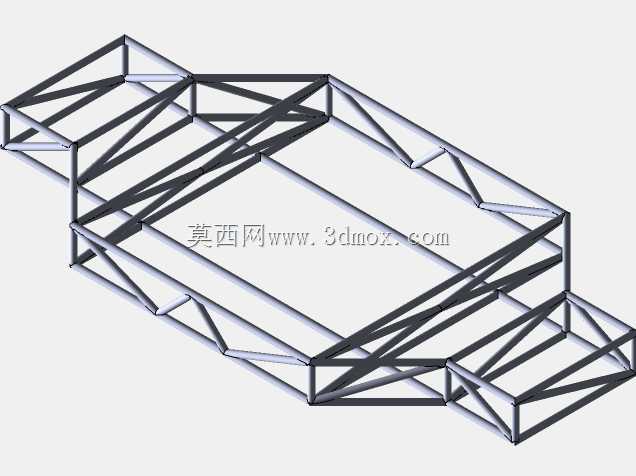

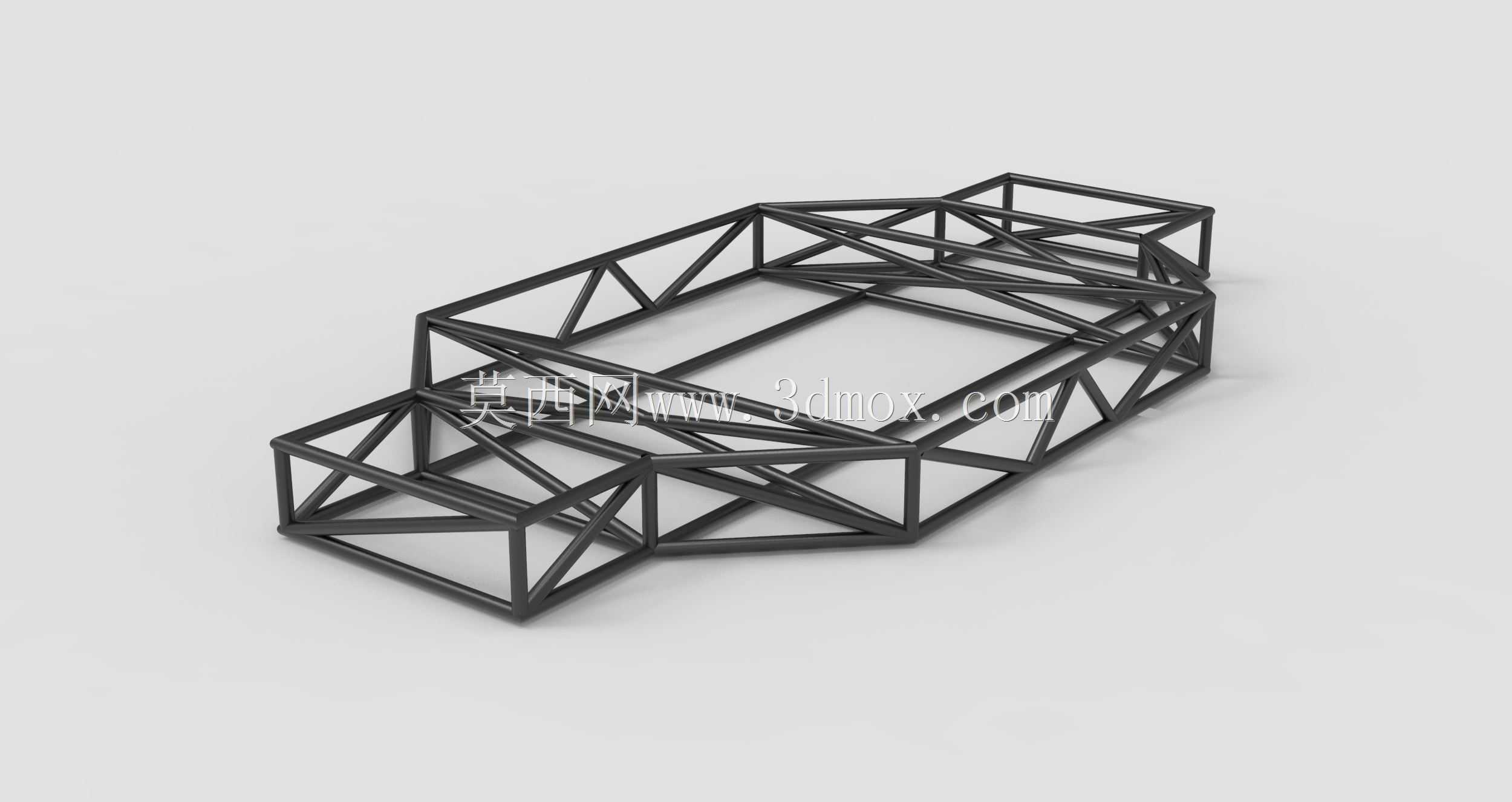

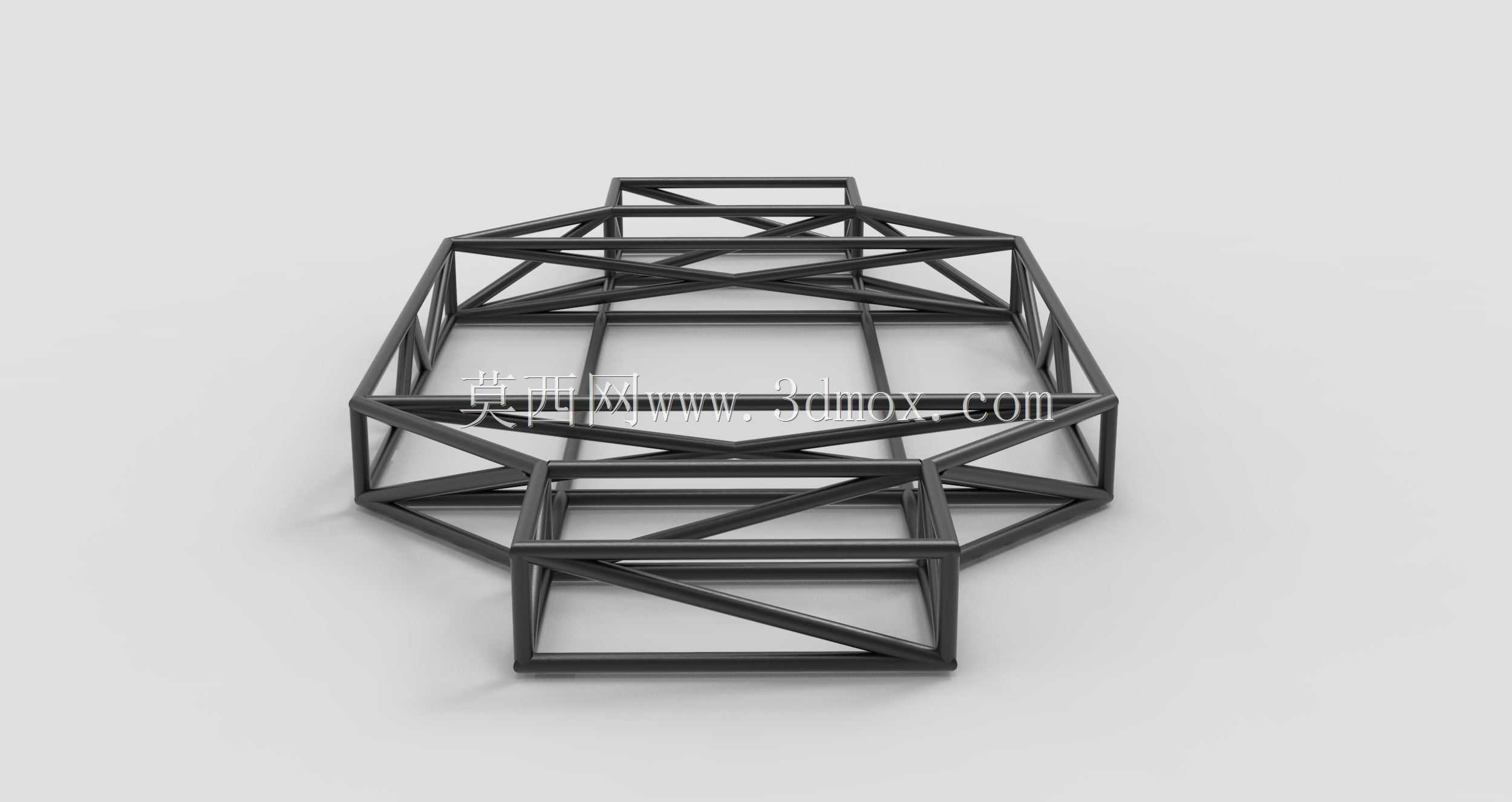

　　同时预留出后期维护拆装的操作空间。结构上采用空间桁架布局，主环、前环、侧边防撞杆、斜向加强筋的排布遵循力流最短传递原则，主受力杆件采用大管径薄壁管材，辅助支撑采用稍小管径材料，在关键的连接节点处通过相贯线切割保证管材之间的贴合度，焊接后形成封闭的受力整体，既能够减少不必要的材料冗余，又能保证整体结构的抗扭刚度，避免车辆在极限工况下出现车架变形导致的定位参数偏移。不同于一体式冲压车身，这类管架底盘的安装接口全部采用预先焊接的安装支座实现，发动机悬置、悬架固定点、座椅安装位、安全带锚点都需要在建模阶段完成位置精度匹配，所有支座的焊接面都预留出足够的平面度公差，保证后期装配时部件能够顺利对位。在翻滚防护的设计上，

　　顶部防滚环的高度要高于驾乘人员头盔顶部至少100mm的安全距离，侧向防撞杆采用双层斜撑布局，在侧面受到撞击时能够将冲击力快速分散到整个车架结构，避免局部侵入驾乘舱。底盘下部的横向杆件排布兼顾了离地间隙要求，在越野场景下能够避免托底时直接撞击核心部件，同时预留出护板的安装孔位，可后期加装底部防护装甲。整个结构的杆件连接全部采用相贯线贴合设计，没有多余的转接件，既降低了整体重量，又减少了焊接缺陷带来的强度风险，建模过程中所有管材的规格、弯曲半径都统一参数化设置，方便后期根据不同的赛事规则、动力配置调整杆件参数，快速衍生出适配不同使用场景的车架版本。
