AS15-F贴片式集成电路芯片三维结构

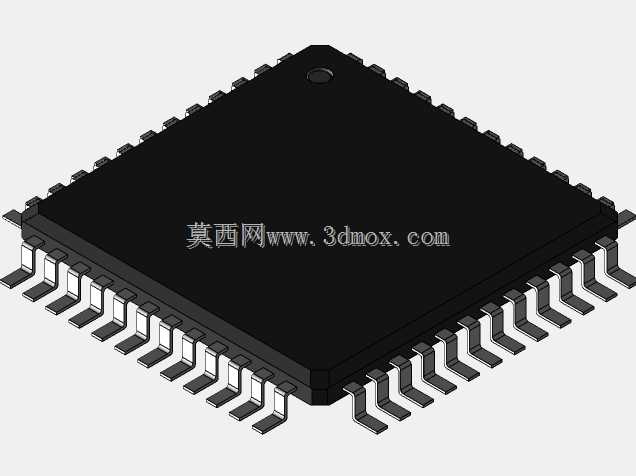

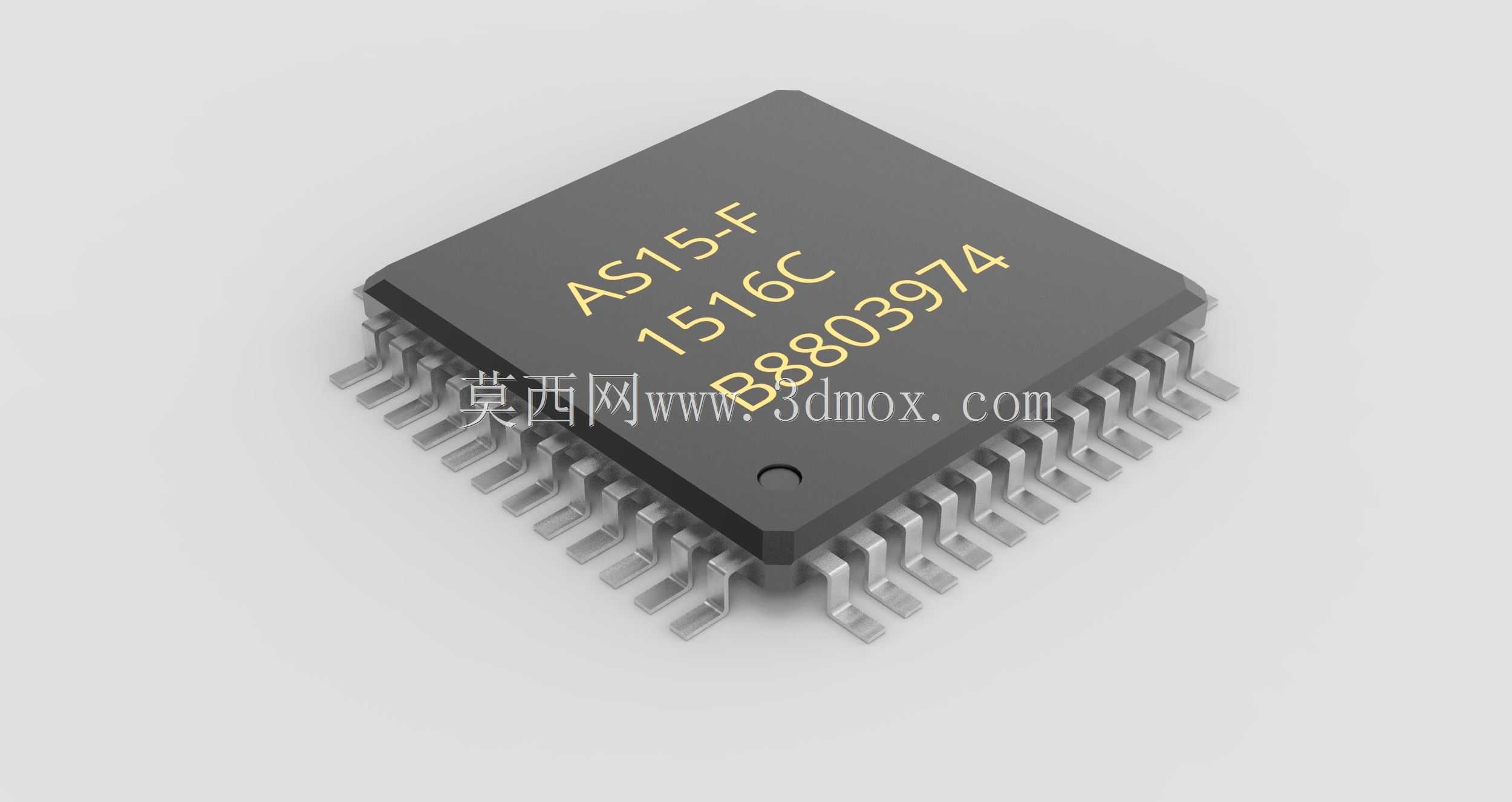

　　这款AS15-F芯片的三维结构还原，完全围绕板级电路集成的实际工程需求搭建，在做消费类电子、工业控制板卡的器件布局阶段，这类贴片封装的集成电路是信号处理链路里的核心载体，常被用于液晶驱动、信号增益调整的电路环节，直接决定板卡信号输出的稳定性。建模时优先还原了QFP贴片封装的真实引脚形态，每一侧的鸥翼型引脚都按照实际SMT焊接的公差要求做了细节处理，引脚的弯折弧度、引脚间距、引脚与塑封本体的衔接位置都和实物量产件保持一致，避免在做PCB装配干涉检查时出现误判，毕竟很多新手工程师在做板级布局时，容易忽略引脚根部的塑封溢胶边界，导致焊盘设计偏移，后续量产时出现虚焊、连锡的问题。芯片本体的塑封部分做了表面哑光质感的还原，

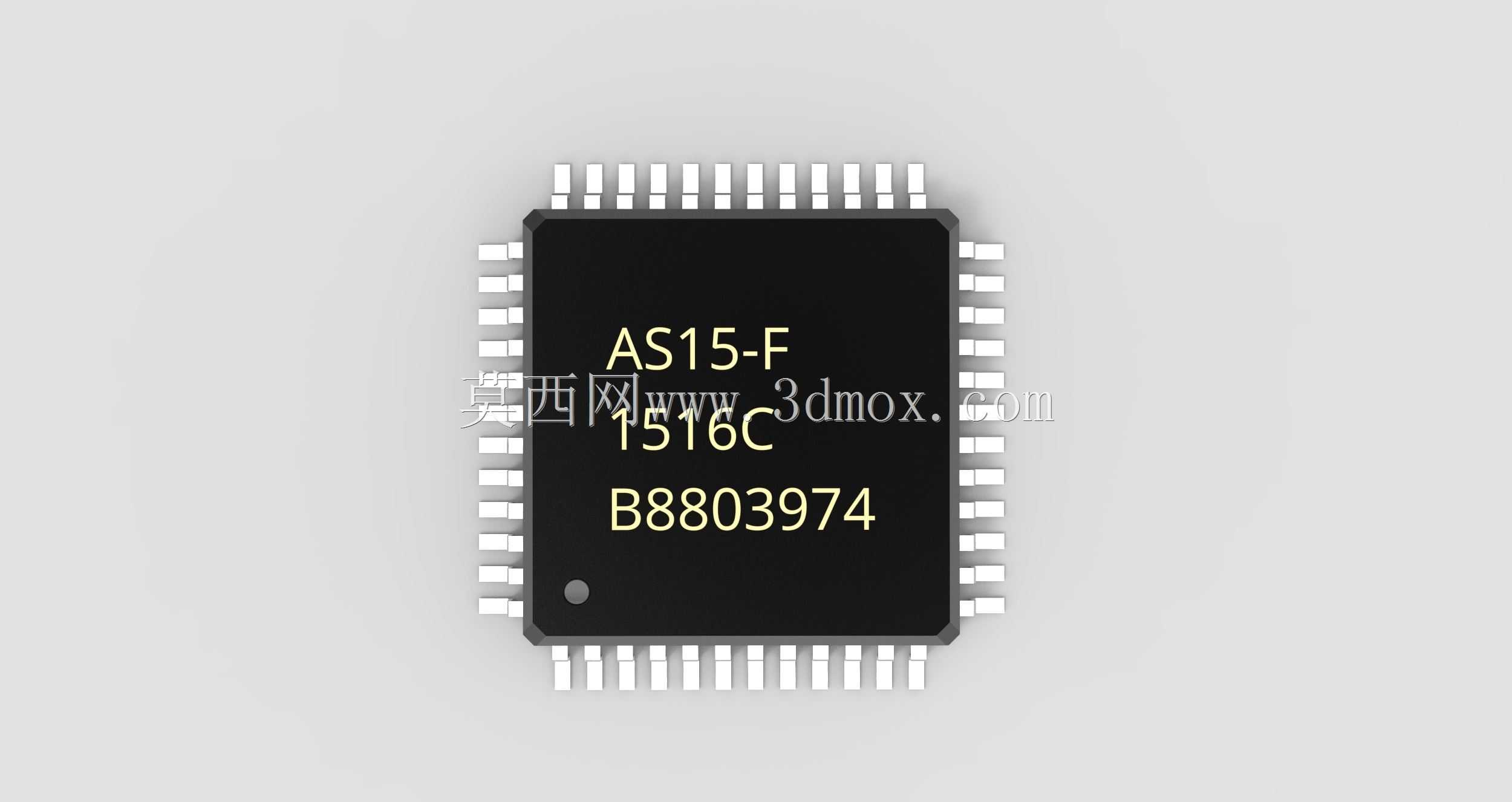

　　顶面的丝印区域按照实物的标识位置做了凹陷处理，还原了激光丝印的实际触感，本体边角的注塑倒角也没有做过度简化，完全匹配量产时的模具脱模斜度，在做整机结构的热仿真时，这个塑封本体的外形尺寸直接决定了芯片与周边屏蔽罩、散热片的间隙预留，要是模型做了过度圆角简化，很容易出现仿真时间隙足够、实际装配顶到屏蔽罩的问题。从安装边界来看，这款芯片的引脚共面度按照行业通用的0.1mm公差做了建模还原，在做SMT贴装的钢网设计参考时，这个模型可以直接导出STEP格式用于焊盘对位检查，引脚的宽度、厚度都和实际来料的尺寸公差匹配，不需要工程师再额外核对器件手册修正尺寸。实际应用中，这类芯片多布置在PCB板的信号处理区域，周边通常会搭配0.1uF的去耦电容、

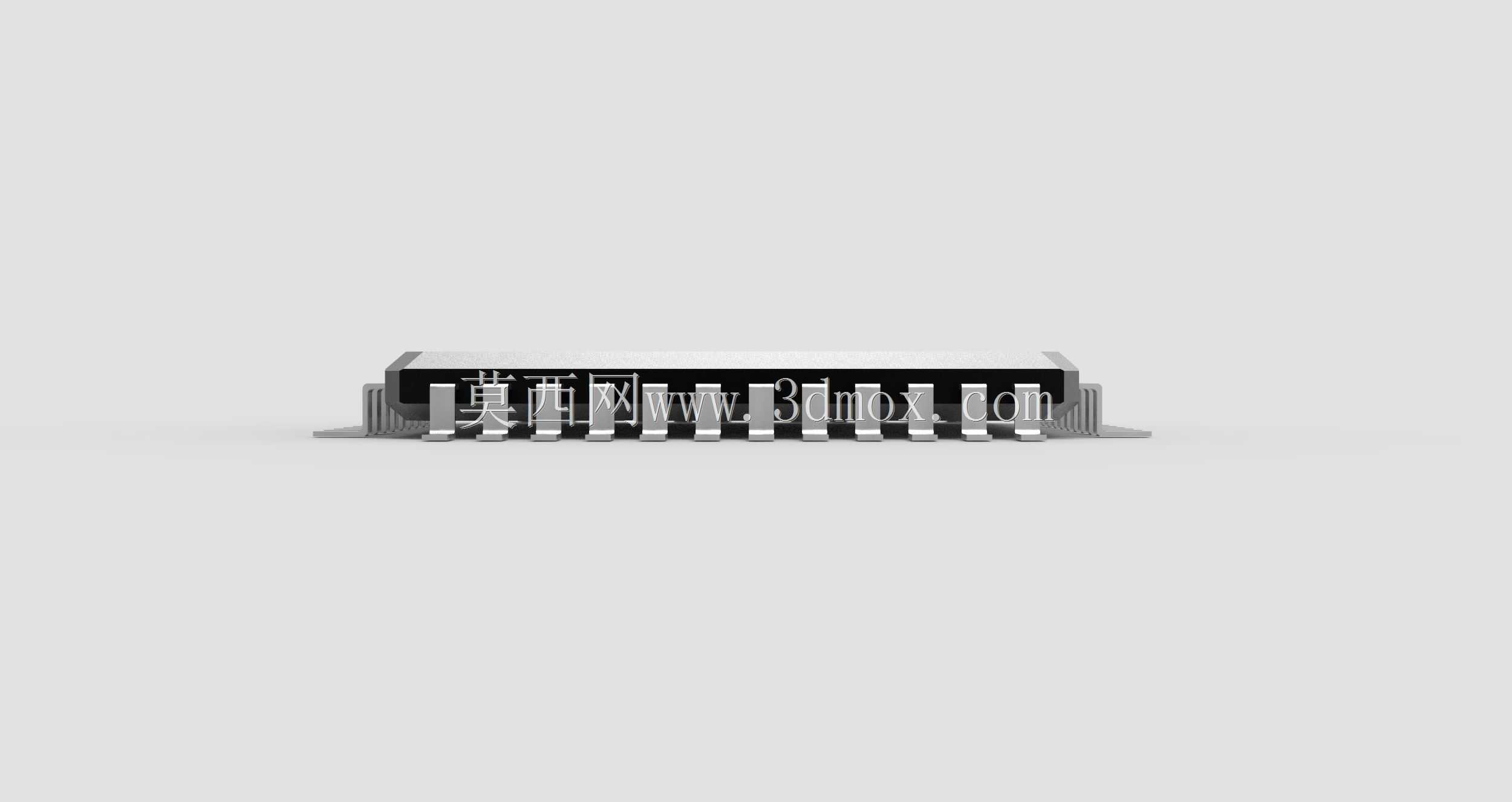

　　限流电阻，建模时特意预留了芯片本体下方的PCB布线空间，还原了芯片底部与PCB板面的实际间隙，这个间隙是很多结构设计容易忽略的点，要是模型把芯片底部做的完全贴平PCB，会导致后续做布线时误判可用空间，把过孔打在芯片下方造成短路。整个模型的结构拆分完全按照实物的层级来做，塑封本体、内部引脚框架、外部焊接引脚都做了独立的实体区分，在做产品的跌落仿真、热应力仿真时，可以直接给不同部分赋予对应的材料属性，不需要再重新拆分几何体，能大幅缩短前期方案验证的周期。很多工程师在做板卡三维建模时，习惯用简化的方块代替芯片，往往会忽略引脚的实际突出长度，导致后续做结构件装配时，连接排线、固定柱和芯片引脚出现干涉，这款模型完整还原了引脚向外延伸的实际长度，甚至连引脚表面的镀锡层质感都做了对应呈现，在做产品的渲染验证、装配培训时也能直接使用，不需要再额外做外观处理。
