液压缸驱动双爪式机器人夹持执行机构

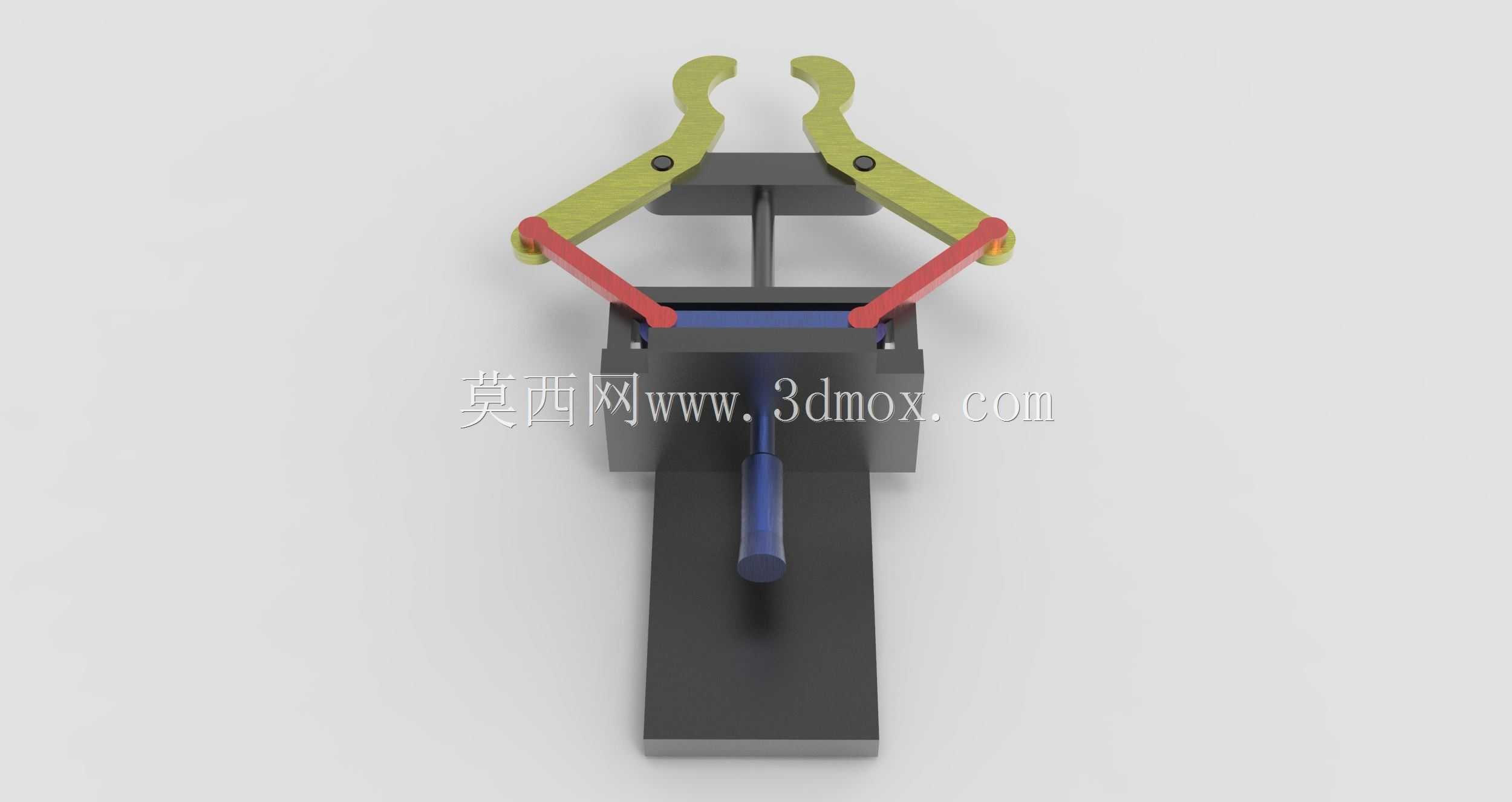

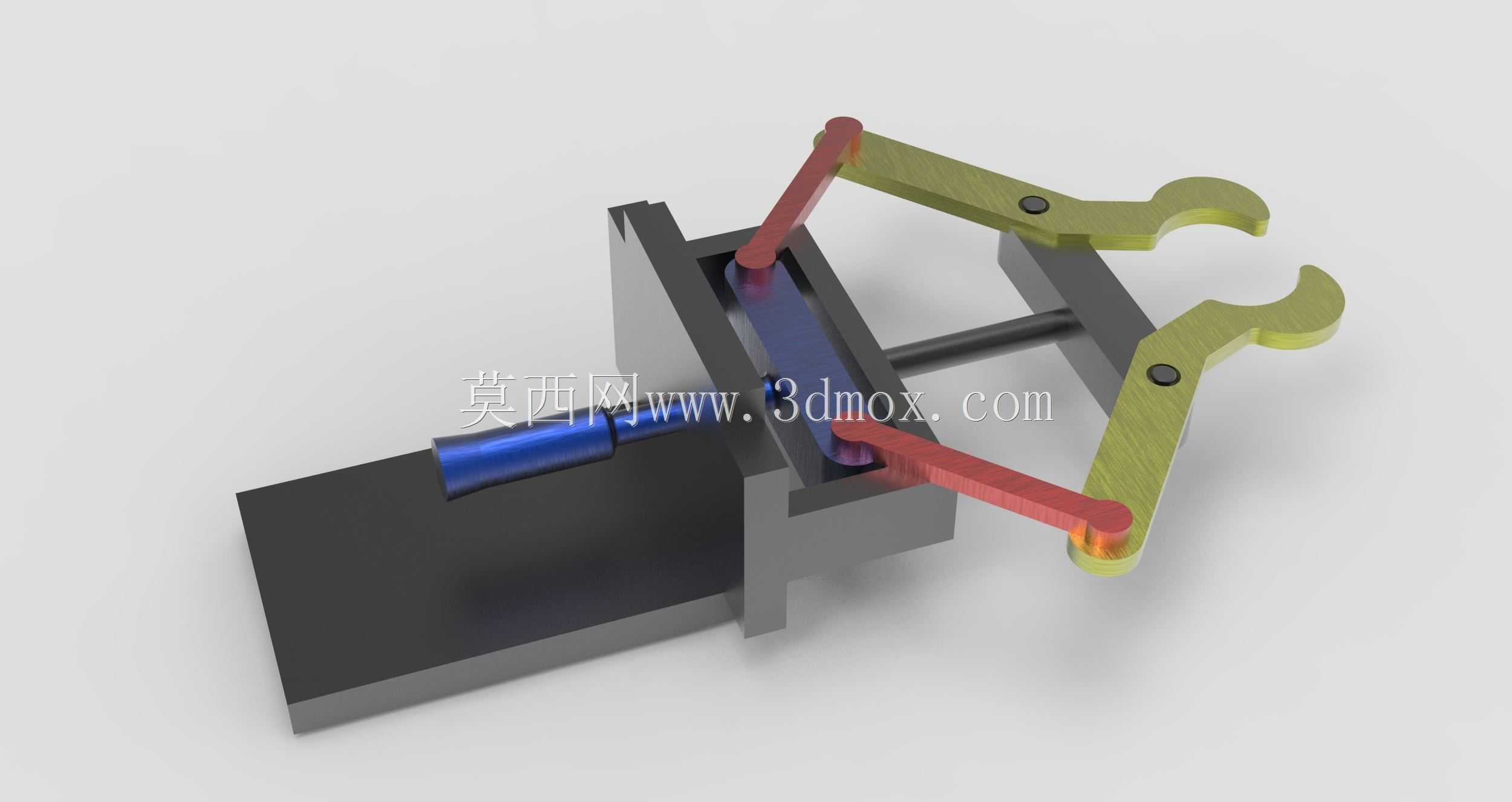

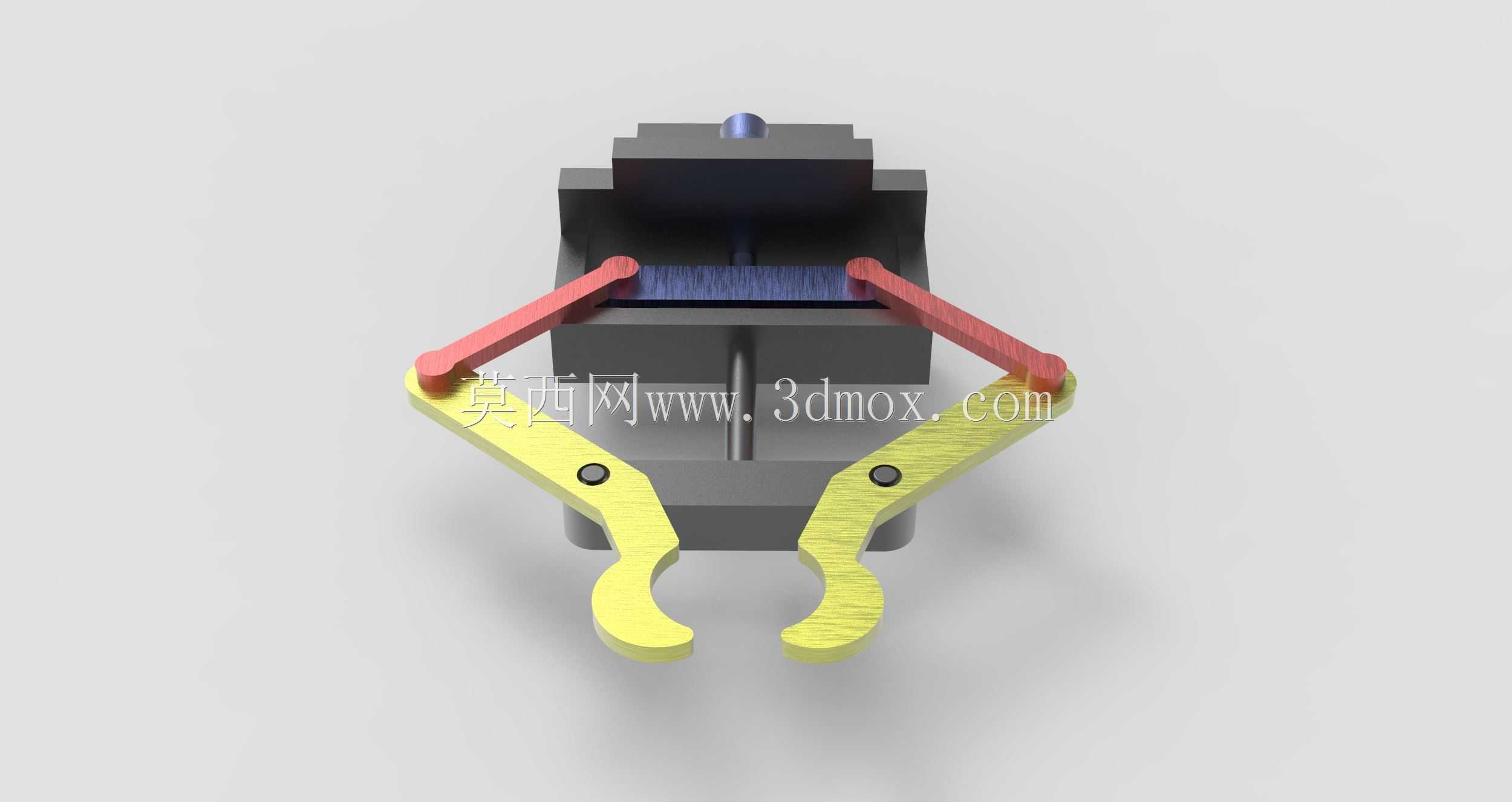

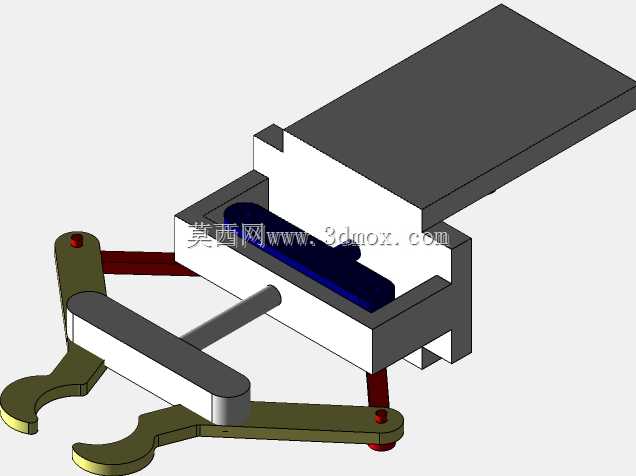

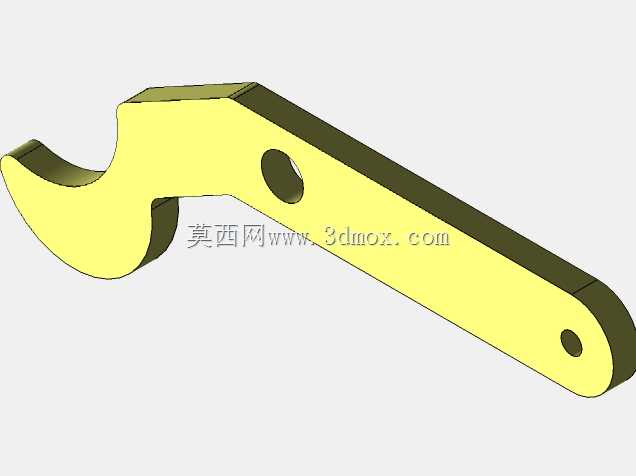

　　这类液压驱动的双爪夹持机构，多作为工业机器人末端执行器使用，常见于机床上下料、小型工件转运、装配工位的工件抓取环节，适配圆柱类、轴类以及带规则轮廓的小型零件夹持作业，相比气动夹持方案，液压驱动的输出力更大，夹持稳定性更强，在重载或者夹持刚性要求高的工位适配性更好。整个机构以直线液压缸作为动力输入源，缸体固定在安装基座上，活塞杆伸出端通过对称布置的两组连杆与夹爪臂铰接，当活塞杆做直线往复运动时，通过连杆的力传递带动两个夹爪绕各自的铰接销轴做同步开合动作，实现对工件的夹紧与释放。夹爪的爪部采用弧形钩头设计，接触工件的位置预留了可加装防滑垫或者定制适配垫块的安装面，可根据被夹持工件的外形轮廓更换不同的爪头镶件，

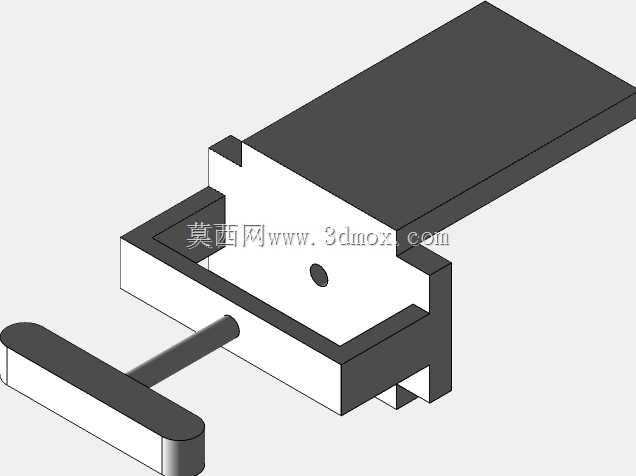

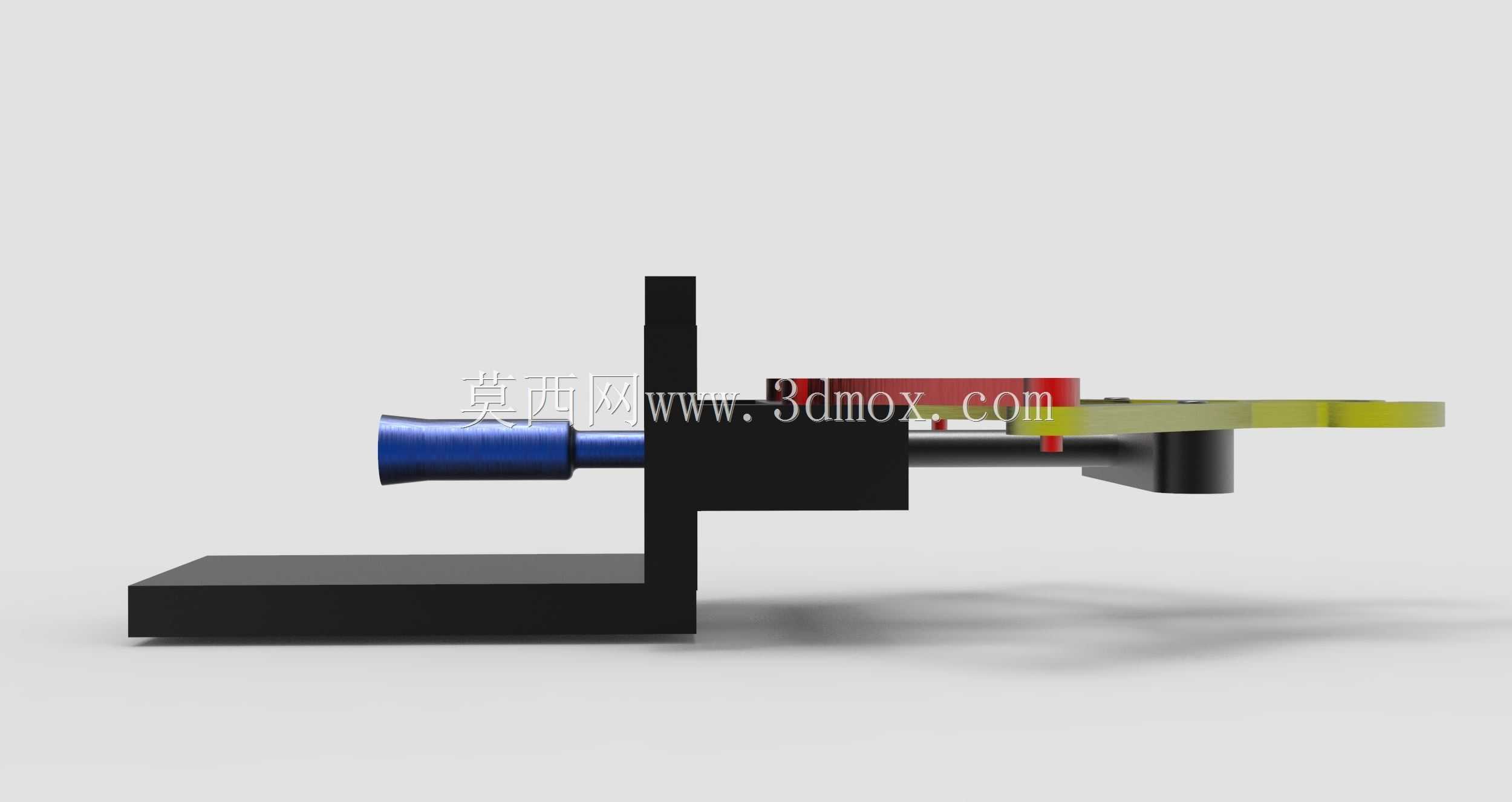

　　无需改动整体连杆结构就能适配不同规格的工件，降低了工位换型的改造成本。安装基座采用平板式安装结构，底部预留了标准的螺栓安装孔位，可直接固定在机器人末端法兰或者直线滑台的移动滑座上，基座侧面设置了液压油口的安装避让空间，外接液压管路时不会与夹爪开合动作产生运动干涉。整个机构的运动副均采用销轴铰接，铰接位置预留了润滑脂注油通道，日常维护时可直接通过注油嘴加注润滑脂，减少铰接位置的磨损，延长机构使用寿命。设计过程中通过连杆长度的匹配计算，保证两个夹爪的开合角度完全同步，夹持工件时两侧受力均匀，不会出现工件偏斜、夹伤表面的问题，夹爪的开合行程可通过液压缸的行程限位进行调整，适配直径在一定区间内的工件夹持需求。夹爪臂采用高强度合金结构钢材质，

　　连杆部位做了等强度优化，在保证结构刚性的前提下尽可能降低整体重量，减少机器人末端的负载负担，基座部分采用箱式结构设计，既保证了液压缸安装的定位精度，也能承受夹持作业时的反作用力，避免长期使用后出现基座变形影响夹持精度。
