金属波纹柔性连接软管结构设计

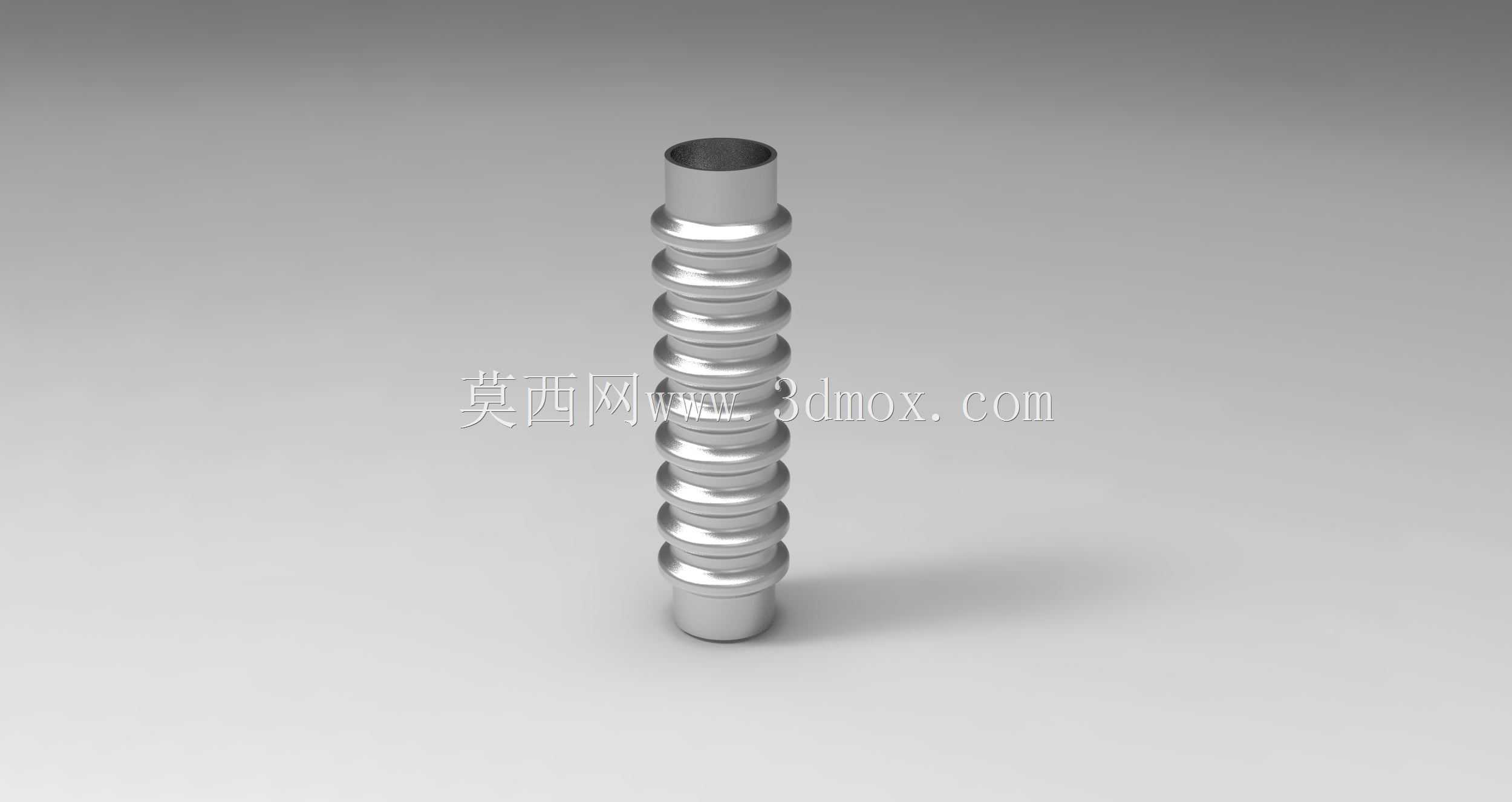

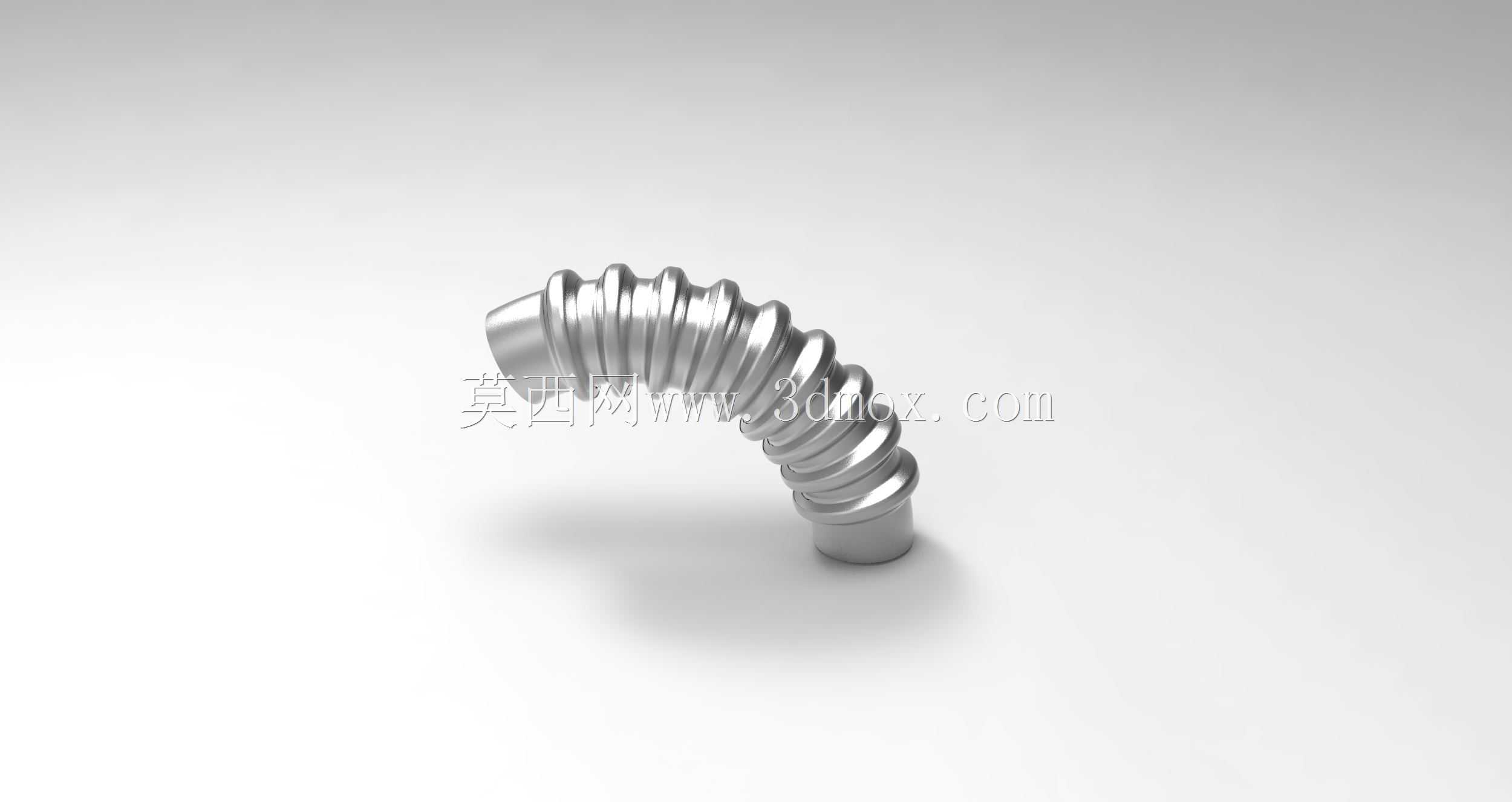

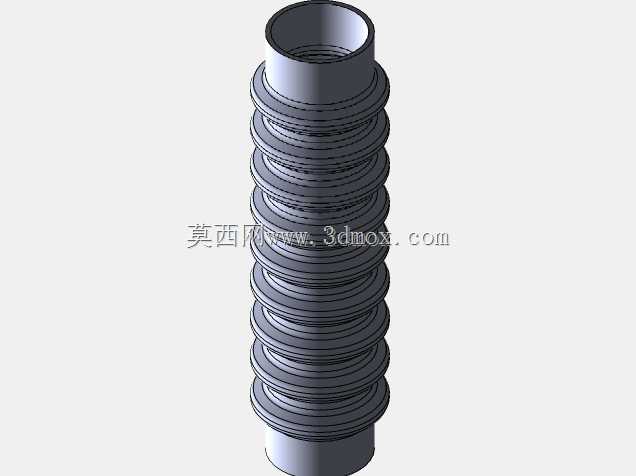

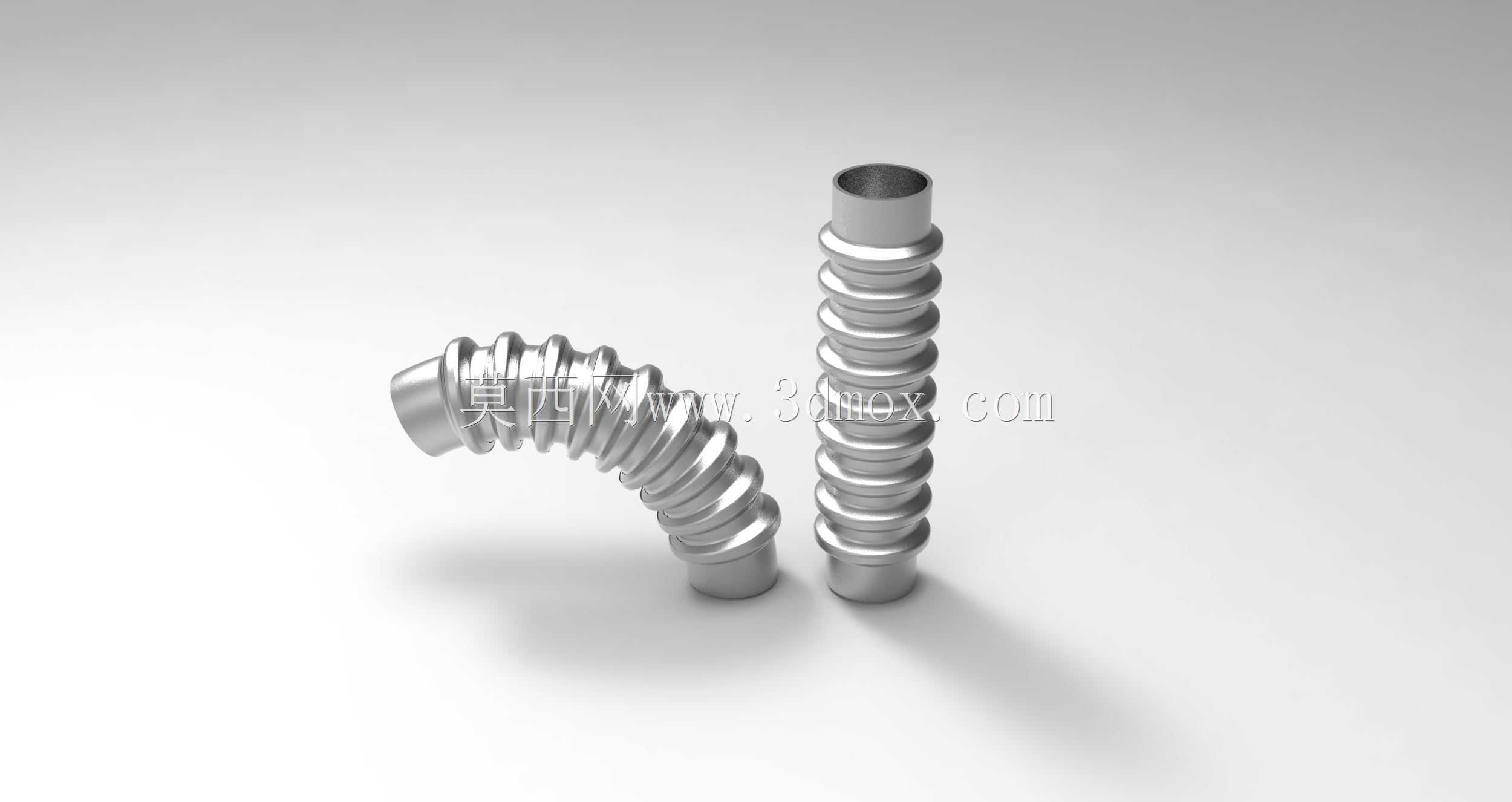

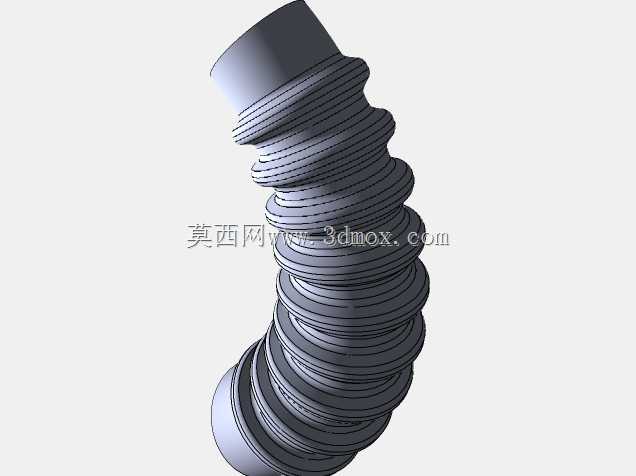

　　在工业传感检测、流体输送、小口径管路补偿的实际工况中，这类金属波纹软管是解决管路硬连接应力问题的核心配套部件，常配套压力传感器、温度传感器的引压管路使用，也可用于小型气动回路、低压流体输送线路的柔性连接段，抵消设备运行振动带来的管路拉扯、错位应力，避免硬接管路出现焊缝开裂、接头滑丝泄漏的问题。从结构设计逻辑来看，这款软管采用连续环形波纹的壁面结构，每一圈波纹的波高、波距保持均匀一致，这种结构能让管身在径向、轴向、角向都具备稳定的形变补偿能力，既可以在一定角度内弯曲布设，适配设备内部局促的走管空间，也能吸收管路热胀冷缩产生的轴向位移，不需要额外加装补偿接头。两端的光面直段是安装定位的核心边界，直段外径与常规快插接头、

　　卡套接头的适配尺寸保持匹配，安装时可以直接插入对应规格的接头内，配合密封圈或者卡套实现密封固定，不需要在软管端额外加工螺纹，降低现场安装的加工成本。设计过程中需要重点控制波纹段的壁厚，壁厚过薄会导致管身承压能力不足，在额定工作压力下出现鼓包甚至破裂，壁厚过厚则会让管身刚度过大，弯曲需要的外力变大，失去柔性补偿的意义，同时反复弯折后容易在波谷位置出现应力集中断裂。实际选型布设时，要注意软管的最小弯曲半径不能小于管身外径的6倍，过度弯折会让波纹相互挤压变形，永久丧失回弹能力，甚至造成管腔通径变小影响介质流通。安装时两端接头要保持同轴度偏差在允许范围内，不能强行拉扯软管来对接错位的接头，否则会让软管长期处于受拉状态，大幅缩短使用寿命。

　　这类金属波纹软管相比橡胶软管，具备更好的耐温、耐压、耐腐蚀性能，在工业传感配套、小型设备气路、仪器仪表引压线路中，能长期稳定工作，不会出现橡胶材质老化开裂、介质渗透的问题，适合在有一定温度、轻微腐蚀的工业环境下使用。管身的金属材质经过表面抛光处理，外壁光滑不易积尘，在洁净要求较高的检测设备、实验仪器管路中也能适配使用，不会因为管壁积垢污染输送介质。
