十字槽沉头自攻螺钉三维结构设计

　　沉头自攻螺钉是薄板类构件装配场景中应用频次极高的紧固件，在家电外壳组装、小型仪器仪表壳体固定、装饰面板安装、低压电气柜内部构件连接等场景中，常作为首选紧固方案。这类螺钉的核心特性是装配完成后头部可完全沉入被连接件的沉孔内，不会在安装面形成凸起，既能够保证安装面的平整性，避免突出的螺头剐蹭操作人员、干涉其他相邻部件的装配空间，也能让装配后的外观面更整洁流畅，适配对外观平整度有要求的外露构件连接需求。

　　设计这款螺钉时，首先要匹配实际安装的边界条件：沉头部分的锥角采用行业通用的90度设计，能够适配市面上绝大多数标准沉头孔的加工参数，安装时锥面与沉孔锥面紧密贴合，既可以分散螺钉锁紧时的面压，避免被连接件表层被压溃，也能起到一定的自定位作用，降低装配时的对孔难度。十字槽的槽型尺寸严格对应对应公称直径螺钉的旋合扭矩要求，槽深与槽宽经过反复校核，既能够保证十字批头插入后有足够的咬合深度，减少拧入过程中滑牙、脱批的概率，也不会因为槽深过大削弱螺钉头部的结构强度，避免锁紧时头部出现开裂变形的问题。

　　螺杆部分的自攻螺纹采用大螺距三角牙型设计，牙尖角度经过优化，拧入预先加工好的预制底孔时，能够依靠自身的螺纹牙型在被连接件的孔壁上挤压成型出匹配的内螺纹，不需要预先在内层构件上攻丝，大幅减少装配工序的加工量，尤其适合厚度在0.5mm到3mm之间的金属薄板、工程塑料板、密度板等材质的连接场景。螺纹收尾部分做了平滑过渡处理，没有尖锐的牙尾凸起，避免拧入到行程末端时刮伤被连接件的内层结构，也能减少螺纹末端的应力集中，提升螺钉反复拆装后的抗疲劳性能。

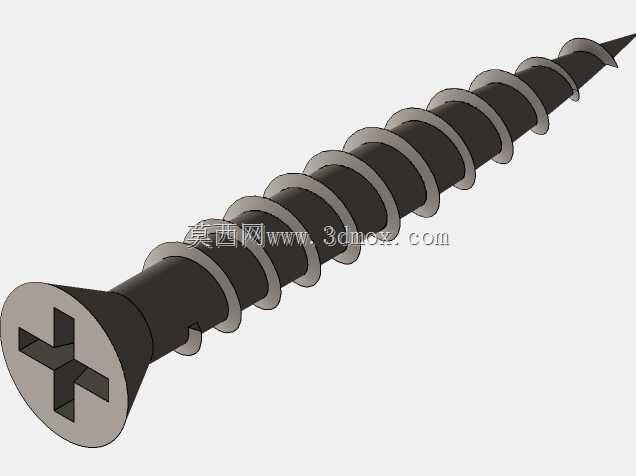

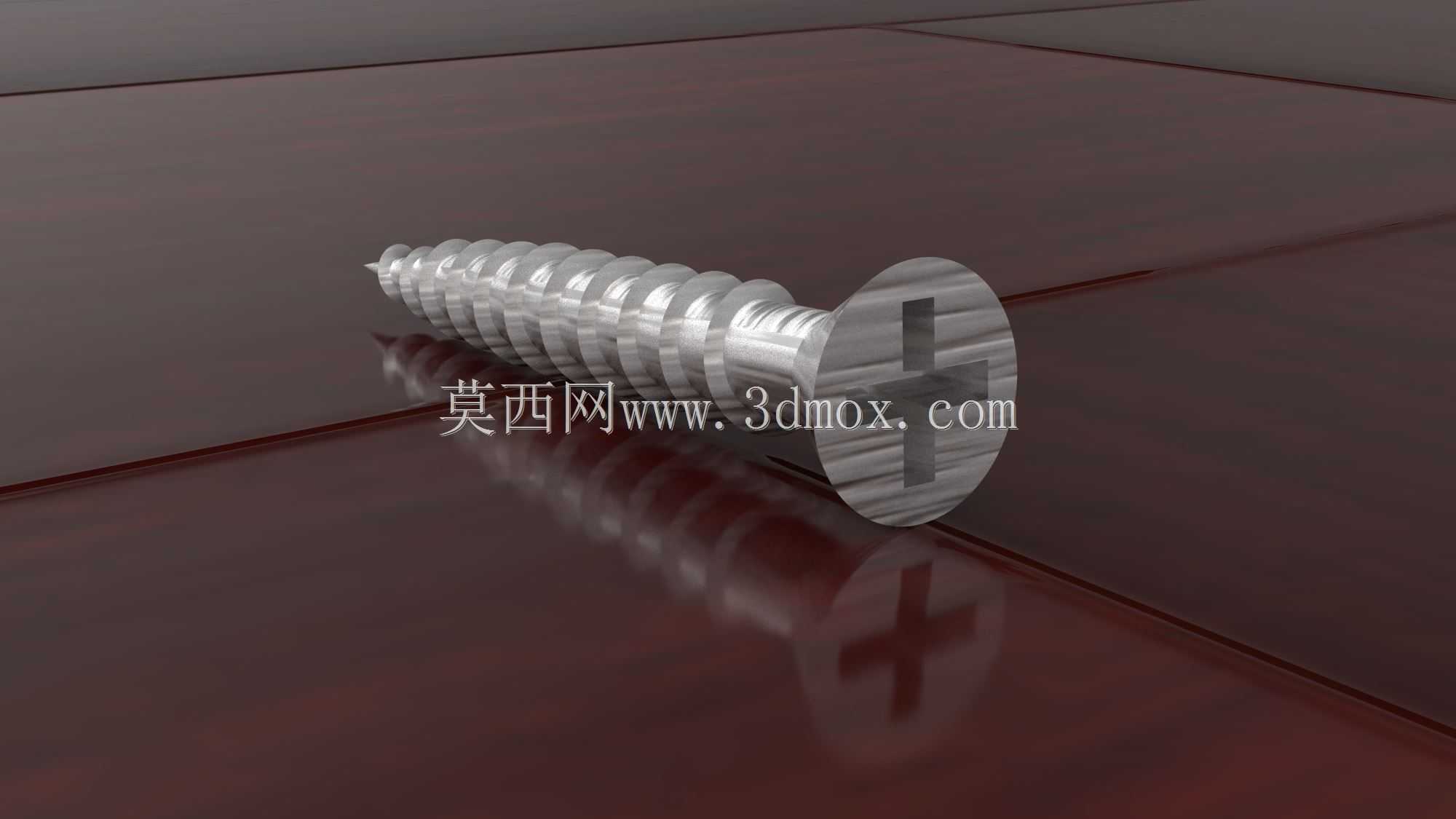

　　从安装边界来看，这款螺钉的头部直径、螺杆长度、螺纹大径都做了参数化建模，设计人员可以直接根据自身的装配需求调整对应参数，不需要从零开始绘制螺纹与头部结构，能够大幅缩短结构设计阶段的标准件建模周期。建模时螺纹部分的牙型轮廓做了连续的曲面过渡，没有碎面、尖角等几何错误，既可以直接导入装配体中做干涉检查，验证螺钉安装后是否会与周边的筋位、卡扣、元器件产生空间冲突，也能直接导出用于装配工艺仿真，模拟不同锁紧扭矩下螺钉的受力变形情况，提前预判装配过程中可能出现的滑牙、锁附不到位等问题。在做产品渲染验证时，螺钉的金属质感、表面反光特性都做了对应设置，能够直观呈现装配完成后的外观效果，方便设计人员评估整体产品的外观协调性。
