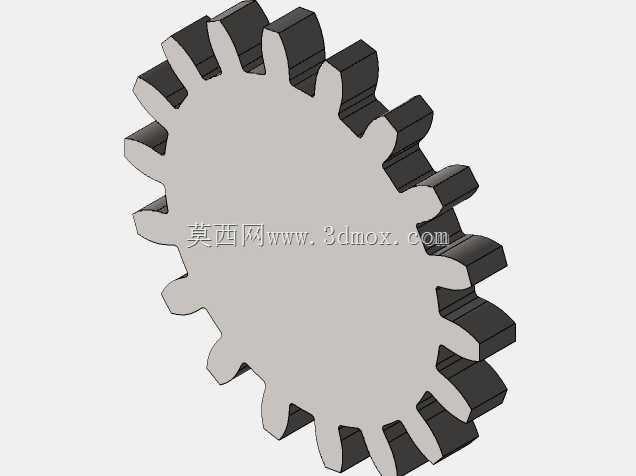

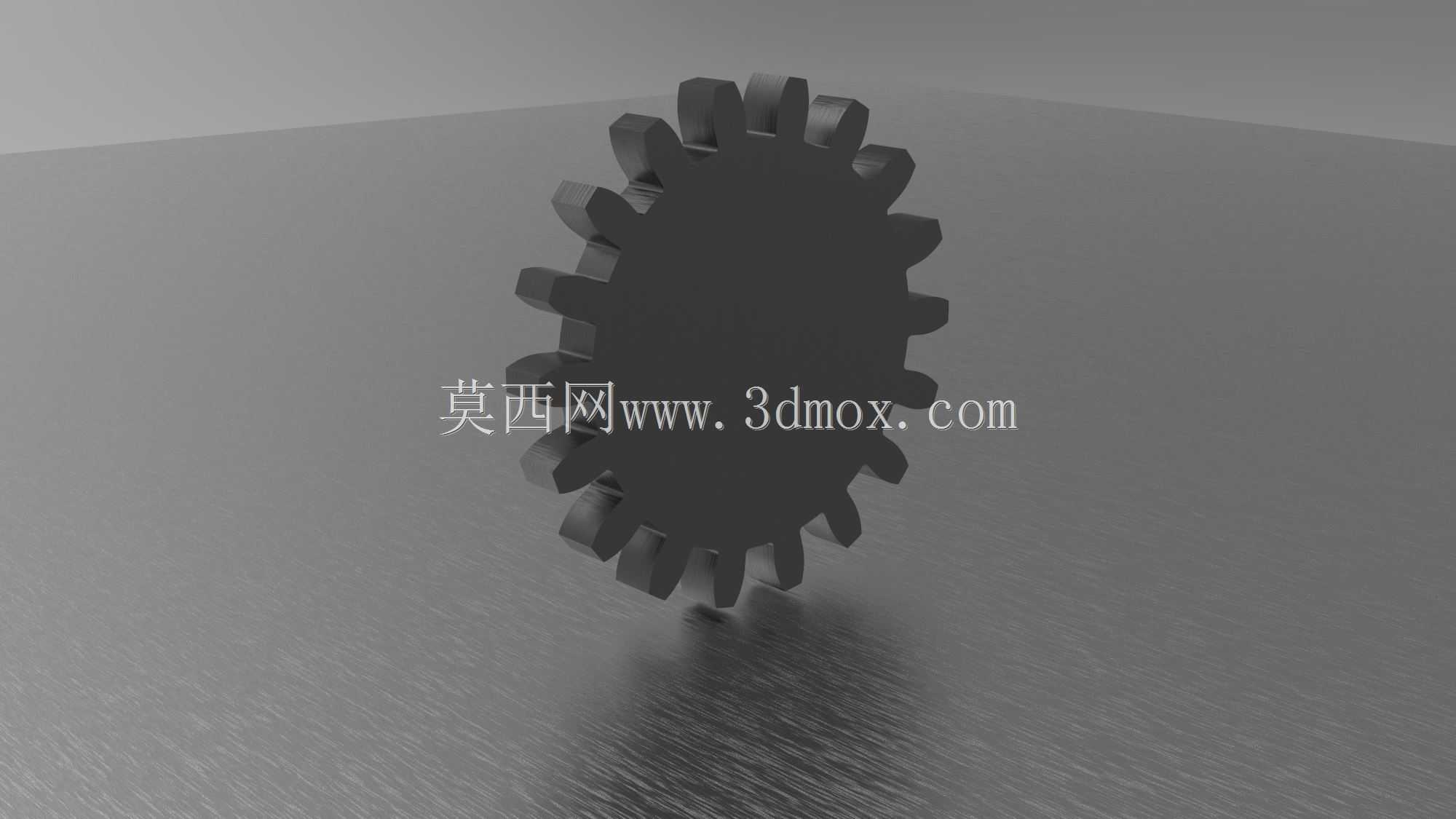

渐开线圆柱直齿传动齿轮结构设计

　　这款渐开线直齿圆柱齿轮，是机械传动系统里应用范围最广的基础传动零件之一，日常在轻工输送设备、小型机床进给机构、农用机械动力传递单元、自动化生产线的分度传动工位都能见到它的身影，核心作用是在两平行轴之间传递恒定转速比的旋转扭矩，相比带传动、链传动，它的传动精度更高，瞬时传动比波动极小，适合对传动同步性有明确要求的工位。设计这款齿轮的时候，首先要匹配安装端的工况载荷，先确定模数与齿数的匹配关系，模数选取要兼顾齿根弯曲强度与安装空间限制，齿数选择则要避开根切临界值，同时结合传动比要求匹配配对齿轮的参数，保证啮合重合度处于合理区间，避免传动过程中出现冲击、卡滞的问题。齿廓采用标准渐开线线型，齿顶高系数、顶隙系数都取通用标准值，

　　加工时可直接采用滚齿、插齿的常规工艺完成，不需要定制特殊刀具，能有效降低零件的加工成本与生产周期。齿轮的中心孔尺寸按照配套传动轴的直径做公差匹配，采用基孔制配合公差，键槽尺寸对应普通平键的国标规格，安装时不需要额外做适配加工，直接压装即可完成轴向与周向的定位。齿宽的取值参考常规闭式传动的宽径比范围，既保证足够的齿面接触面积，分散啮合过程中的接触应力，避免齿面过早出现点蚀、磨损问题，也不会因为齿宽过大导致载荷沿齿向分布不均，出现偏载断齿的隐患。齿轮的端面做了倒角处理，去除加工毛刺的同时，也方便装配时的对准导入，避免安装过程中磕碰齿顶造成啮合干涉。实际应用中，这类齿轮多安装在封闭的齿轮箱内部，搭配润滑脂或者润滑油做啮合面润滑，

　　能有效降低齿面磨损，延长零件的使用寿命，日常维护只需要定期检查润滑状态、齿面磨损量即可，不需要频繁拆换。建模过程中严格遵循机械设计手册的参数规范，齿廓曲线通过参数化方程生成，齿根过渡圆角按照加工工艺要求做了圆弧过渡，避免应力集中问题，整体结构完全符合实际加工与装配的要求，可直接用于工程出图、装配模拟、运动仿真等场景，也能作为同类型齿轮设计的参数参考模板，调整模数、齿数、齿宽等参数即可快速衍生出适配不同工况的同系列齿轮模型。
