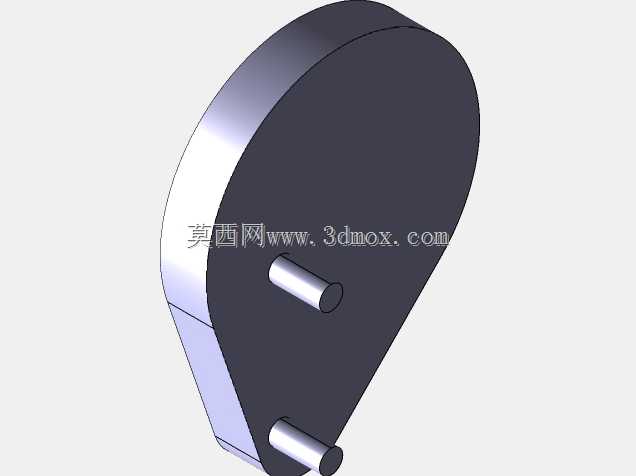

带安装销轴的水滴形齿轮传动构件

　　这类带双安装销轴的异形齿轮构件，常应用在对安装空间有严格限制的紧凑传动场景中，比如小型仪器仪表的内部传动链路、便携检测设备的动力传递单元，或是精密传感装置的动作执行传动段，区别于常规圆形齿轮的布局逻辑，水滴形的轮体轮廓可以在有限的腔体空间内，避让周边的电路走线、传感探头等其他组件，避免传动件与相邻部件发生运动干涉。从结构设计逻辑来看，轮体主体采用等厚度盘式结构，主体轮廓的大圆弧段为实际啮合工作段，加工有标准齿形，可与配对的齿轮或齿条完成啮合动作，平稳传递旋转扭矩；轮廓收窄的直边段则为安装避让区，两个平行伸出的圆柱销轴为安装定位基准，销轴与轮体采用同轴度公差严格的过盈配合设计，装配时可直接插入对应基座的安装孔内，

　　无需额外设计压盖或紧固件即可完成径向定位，大幅缩减装配工序的耗时。在实际选型适配过程中，需要重点核对销轴的中心距尺寸、销轴伸出长度与安装基座的孔位深度匹配度，轮体最大回转半径要小于安装腔体的预留安全间隙，避免轮体转动时剐蹭腔体内壁；齿形段的模数、压力角参数需要与配对传动件完全一致，保证啮合过程中齿面接触均匀，不会出现卡滞、传动噪音过大的问题。这类异形齿轮的建模过程需要先确定两个安装销轴的中心距作为定位基准，再根据传动比要求计算啮合段的分度圆直径，结合周边部件的避让边界绘制轮体外轮廓，最后对齿形进行参数化生成，同时要注意销轴与轮体衔接处做小圆角过渡，减少应力集中问题，提升构件长期承受交变载荷时的结构强度，避免长期运行后销轴衔接位置出现断裂失效。在实际运行场景中，这类构件的传动转速通常不高，传递的扭矩范围适配小型精密设备的动力需求，齿面可根据使用场景选择不同的表面处理工艺，提升耐磨性能，延长整体使用寿命。
