高精度螺旋锥齿轮传动构件三维设计

　　在差速器、机床主轴传动箱、航空辅机传动单元这类对空间交错轴传动有严格要求的场景里，螺旋锥齿轮的啮合性能直接决定整套传动系统的运行稳定性与承载上限。这类齿轮的齿线呈空间螺旋形态，和直齿锥齿轮相比，啮合过程是渐进式的，轮齿从齿端开始逐步接触再完全啮合，不会出现直齿锥齿轮啮合瞬间的刚性冲击，在中高速、重载的传动工况下能有效降低运行噪音，提升载荷分布均匀性。

　　从实际使用场景来看，这类螺旋锥齿轮常被布置在动力输入轴与输出轴呈90度交错的传动节点上，比如汽车驱动桥的主减速单元，动力从变速器输出后通过主动螺旋锥齿轮传递给从动大轮，完成扭矩放大与传动方向转换；在立式加工中心的主轴传动链中，这类齿轮负责将水平布置的电机动力转向传递给垂直主轴，保证主轴的回转精度与扭矩输出；在小型航空动力装置的传动系统中，受安装空间限制，交错轴传动必须依靠这类结构紧凑的锥齿轮完成动力分配，同时要承受高转速下的交变载荷。

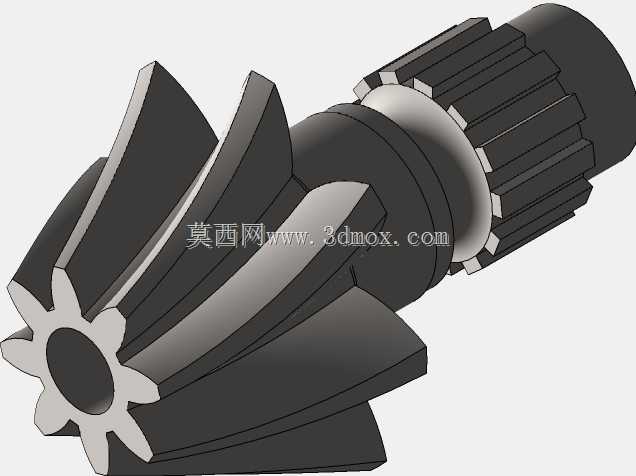

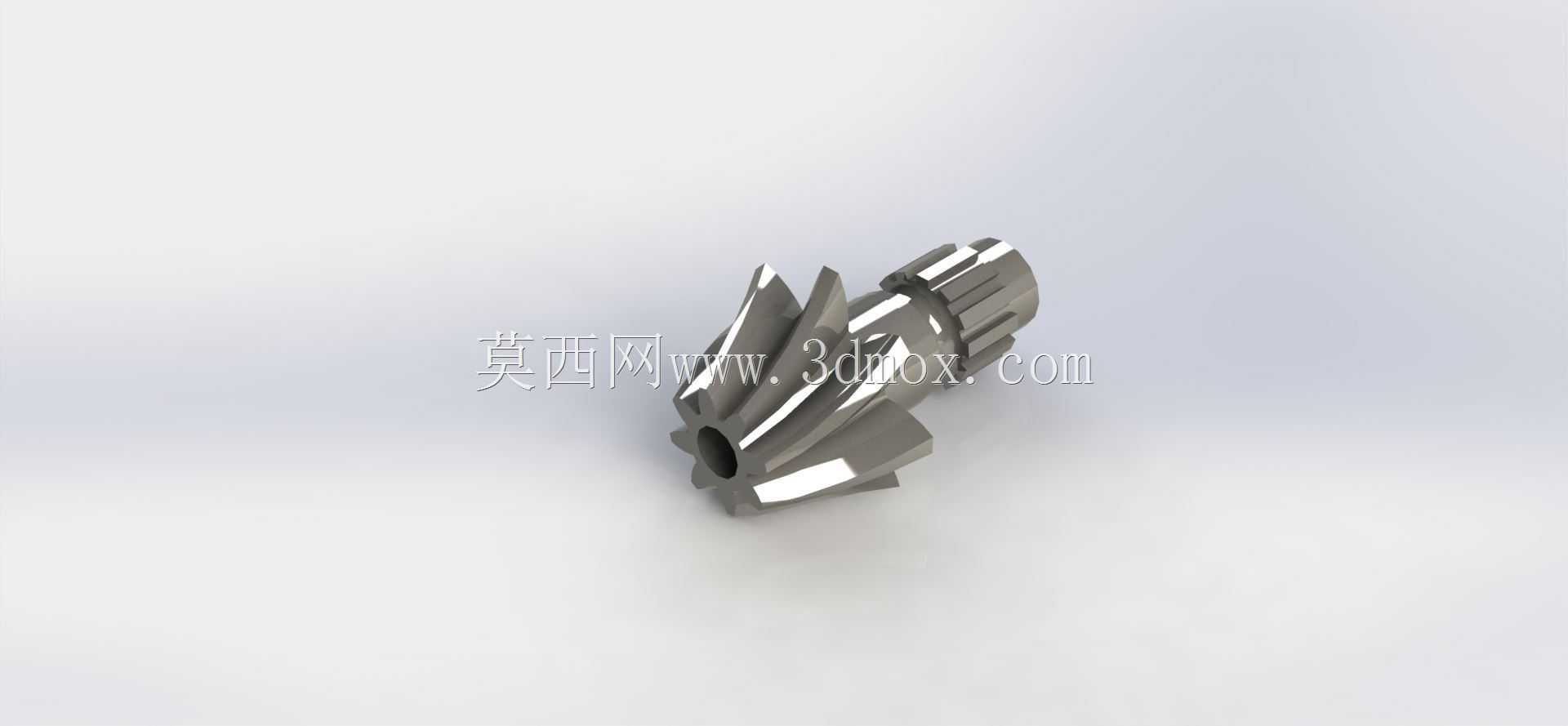

　　设计这类齿轮构件时，首先要明确安装边界的约束条件：齿轮的轴段采用花键结构设计，和配套的传动轴花键槽配合，保证扭矩传递过程中不会出现周向打滑，花键的定心方式采用大径定心，适配常规的轴类加工精度要求，降低装配难度。齿轮的轮坯部分做了中空减重设计，在保证轮齿根部抗弯强度的前提下，减少转动惯量，避免高转速工况下出现额外的动不平衡量。齿部的螺旋角设计需要匹配配对齿轮的参数，保证重合度在1.2以上，确保啮合过程中始终有至少一对轮齿处于完全接触状态，避免传动间断带来的冲击。齿向修形是设计中的关键环节，要考虑实际承载后轮齿的弹性变形、安装时的轴系偏移量，在齿长方向做微量的修鼓处理，避免轮齿端部出现应力集中，防止重载工况下出现齿端崩裂的失效形式。

　　从外形尺寸的适配性来看，该齿轮的轴向定位依靠轴肩与锁紧螺母配合，安装时要保证齿轮的背锥面与配对齿轮的背锥面对齐，这是锥齿轮正确啮合的核心安装基准，一旦背锥错位，会导致齿面接触区偏移，轻则加剧齿面磨损，重则出现轮齿折断故障。轮齿的齿顶间隙设计预留了0.25倍模数的安全余量，避免工作过程中因热膨胀、箱体变形导致齿顶与配对齿轮的齿根发生剐蹭。齿轮的端面加工有定位中心孔，在滚齿、磨齿工序中可以作为工艺基准，保证齿部加工的形位公差满足设计要求，齿面粗糙度控制在Ra1.6以下，降低啮合过程中的摩擦损耗，提升传动效率。

　　在功能特性上，这类螺旋锥齿轮相比直齿锥齿轮，承载能力可以提升30%左右，同时啮合噪音能降低5-10分贝，适合转速在1500r/min以上的传动场景。设计过程中要充分考虑润滑条件，齿轮的齿面喷油方向要对准轮齿的啮入侧，保证高速运转时润滑油能及时进入啮合接触面，形成稳定的油膜，避免齿面出现胶合失效。另外，齿轮的材料选型通常采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-40，既保证齿面的耐磨性能，又让芯部有足够的韧性承受冲击载荷。建模过程中，齿面的生成需要严格按照螺旋锥齿轮的展成原理，通过齿廓曲面的参数化构建，保证每个轮齿的齿形误差在允许范围内，避免后续做运动仿真时出现啮合干涉的问题。对于结构设计人员来说，这类齿轮的安装跨距、轴的支撑刚度也需要同步匹配，若轴系刚度过低，受载后轴的挠曲变形过大，会直接改变齿轮的啮合接触区，导致早期失效，因此在布置轴承位置时，要尽量缩短齿轮受力点到轴承支撑点的距离，提升轴系的整体刚性。
