马克杯注塑成型模流分析三维结构

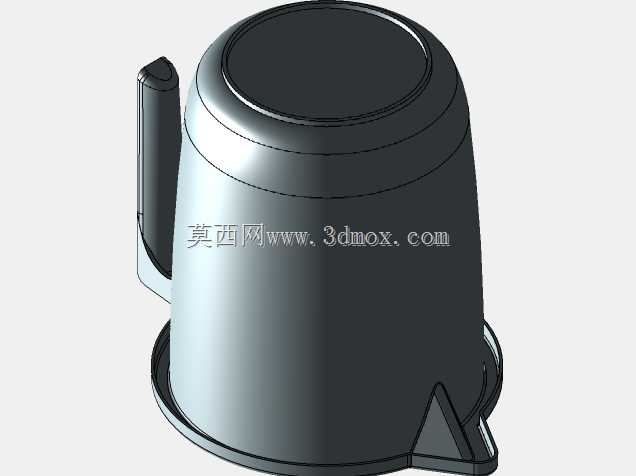

　　日常餐饮场景中批量使用的马克杯，多采用热塑性塑料注塑工艺实现规模化生产，这类薄壁带侧凹结构的日用制品，在模具开发前期开展模流验证，是规避成型缺陷、缩短试模周期的核心环节。从模型呈现的结构来看，本次分析针对带把手马克杯的单型腔注塑方案展开，整体型腔布局采用模架内嵌式结构，分型面沿杯口最大轮廓线设置，匹配马克杯开口朝上的开模方向，确保开模过程中杯体主体留在动模侧，方便后续顶出动作执行。杯体本身为带微小锥度的薄壁圆筒结构，侧壁厚度均匀控制在2.5mm左右，既满足日常握持的结构强度要求，也适配塑料熔体的充模流动特性，避免壁厚差异导致的缩痕、填充不足问题；侧置的把手为弧形过渡结构，与杯体侧壁的连接位置做了圆角过渡处理，消除应力集中点的同时，

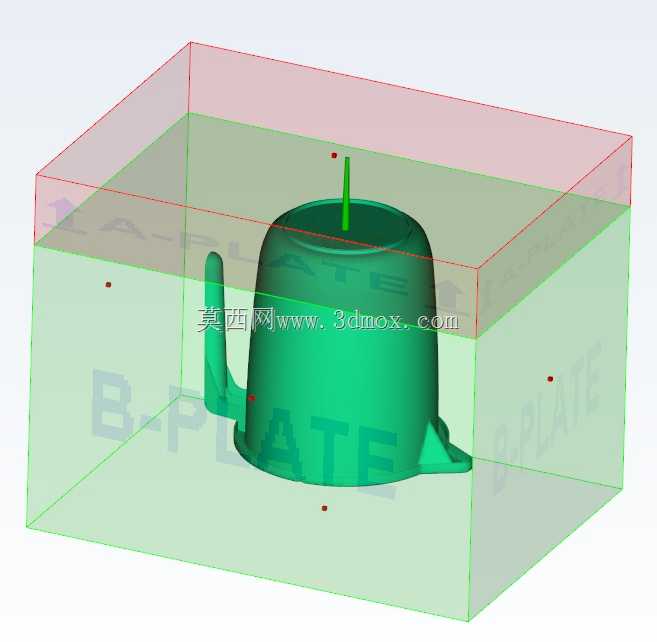

　　也能减少熔体在该区域的流动阻力，避免熔接痕的产生。浇注系统采用顶部单点进胶方案，进胶点设置在杯底中心位置，熔体从杯底向杯口方向填充，这种进胶方式可以让熔体流动方向与开模方向保持一致，减少型腔内的气体裹入，同时杯底位置的进胶点残留不会影响马克杯的外观与使用体验，后续去除浇口的工序也更为简便。模型中呈现的模架区域划分清晰，A板与B板的合模边界完全贴合型腔的外形轮廓，周边设置的冷却水道围绕型腔均匀排布，距离型腔壁的距离保持在15-20mm的合理区间，确保冷却过程中型腔各区域温度均匀，避免杯体出现翘曲变形，尤其是把手与杯体连接的厚壁区域，冷却水道做了局部靠近处理，加快该区域的热量散发，缩短整体成型周期。在模流分析的逻辑设置中，

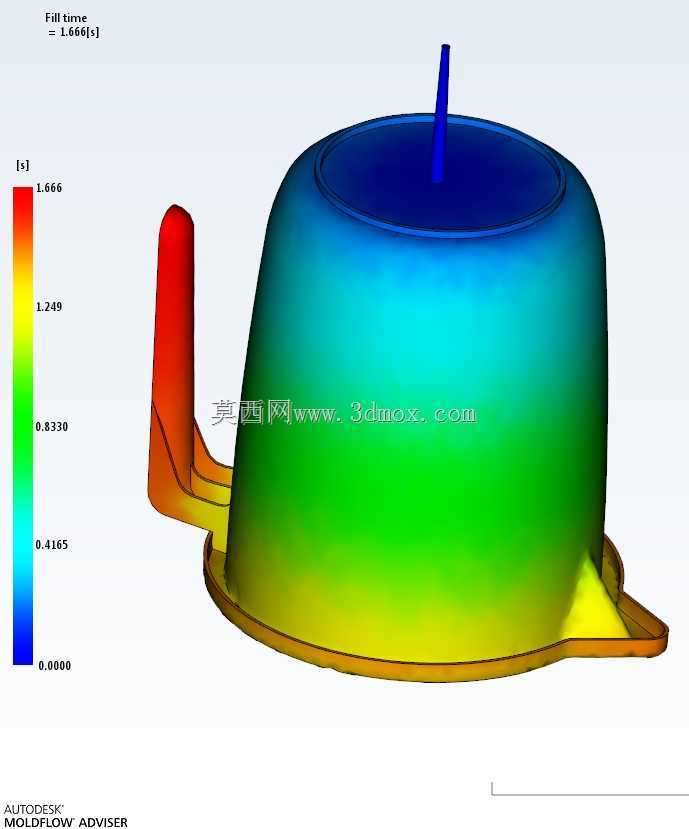

　　网格划分针对薄壁区域做了局部加密处理，杯体侧壁、把手位置的网格边长小于1mm，保证填充过程中熔体前沿的流动模拟精度，能够准确捕捉到熔接痕、气穴的生成位置；材料选择匹配日常马克杯常用的PP或食品级PC材质，工艺参数设置参考常规注塑生产的温度、压力区间，重点验证填充时间、压力分布、冷却效率、翘曲变形量这几个核心指标。从实际生产的角度出发，这类马克杯的模具安装边界需要匹配常用的120吨级注塑机拉杆间距，模架整体外形尺寸控制在300*350mm范围内，顶出系统采用顶块+顶杆的组合方式，在杯底边缘与把手底部设置顶出点，顶出力均匀分布，避免顶出过程中杯体出现发白、顶穿的缺陷。日常生产中，这类马克杯的成型周期通常控制在25秒左右，

　　其中填充时间约1.2秒，保压时间约8秒，冷却时间约12秒，通过前期的模流模拟，可以提前预判填充末端的气穴位置，在对应分型面位置设置排气槽，减少烧焦、缺料的问题；同时可以验证保压压力的传递效果，避免杯口位置因为压力不足出现收缩凹陷，影响杯口的平整度与后续的装配适配性。针对把手位置的侧凹结构，模流分析过程中也同步验证了侧抽芯动作的运动空间，侧抽芯滑块的行程设置为15mm，完全脱出把手的倒扣区域，合模过程中滑块与定模的锁紧面贴合紧密，避免注塑过程中出现飞边问题。整个模拟过程覆盖了从熔体进入型腔到制品冷却顶出的全流程，所有结构设置都围绕量产阶段的稳定性展开，既考虑了制品本身的使用功能与外观要求，也兼顾了模具加工的工艺性与注塑生产的效率，能够为后续的模具详细设计、加工以及试模参数调整提供可靠的数据支撑，减少后续反复修模的成本投入，缩短新品从设计到量产的周期。
