四腔冷流道棒棒糖成型下模结构设计

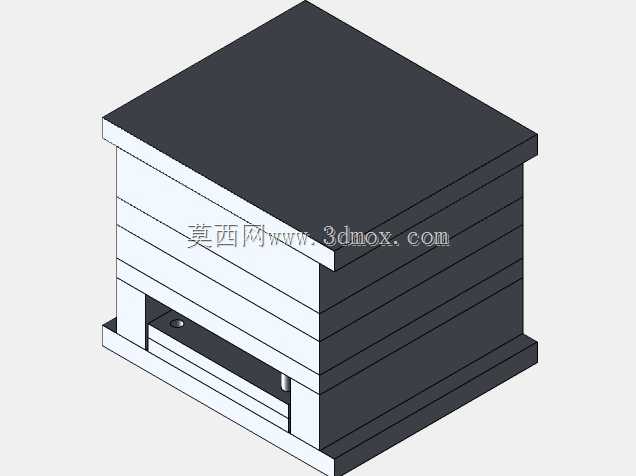

　　在糖果规模化生产场景中，这类四腔冷流道下模是棒棒糖浇注成型环节的核心工装部件，直接匹配立式注塑成型设备的动模侧安装位，承担糖料冷却定型、型腔封合、制品顶出前的承载功能。从实际生产适配性来看，该下模的模架采用标准叠层板式结构，从上至下依次设置型腔固定板、流道推板、顶出限位板、底部安装基板，各层板之间通过精密导柱导套实现合模定位，定位精度控制在0.02mm以内，避免合模错位导致的飞边、型腔错差问题，适配食品级硬质糖料的低压浇注工艺要求。

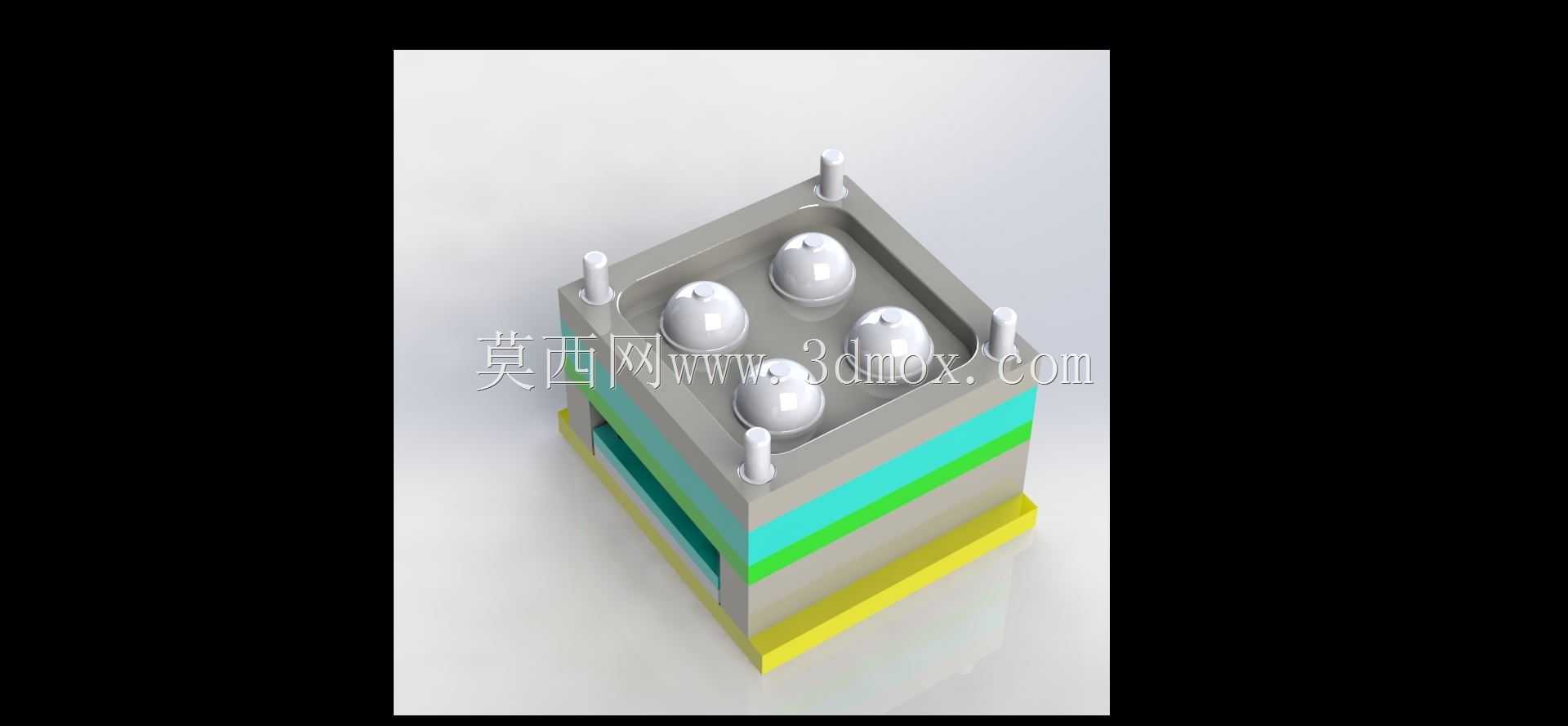

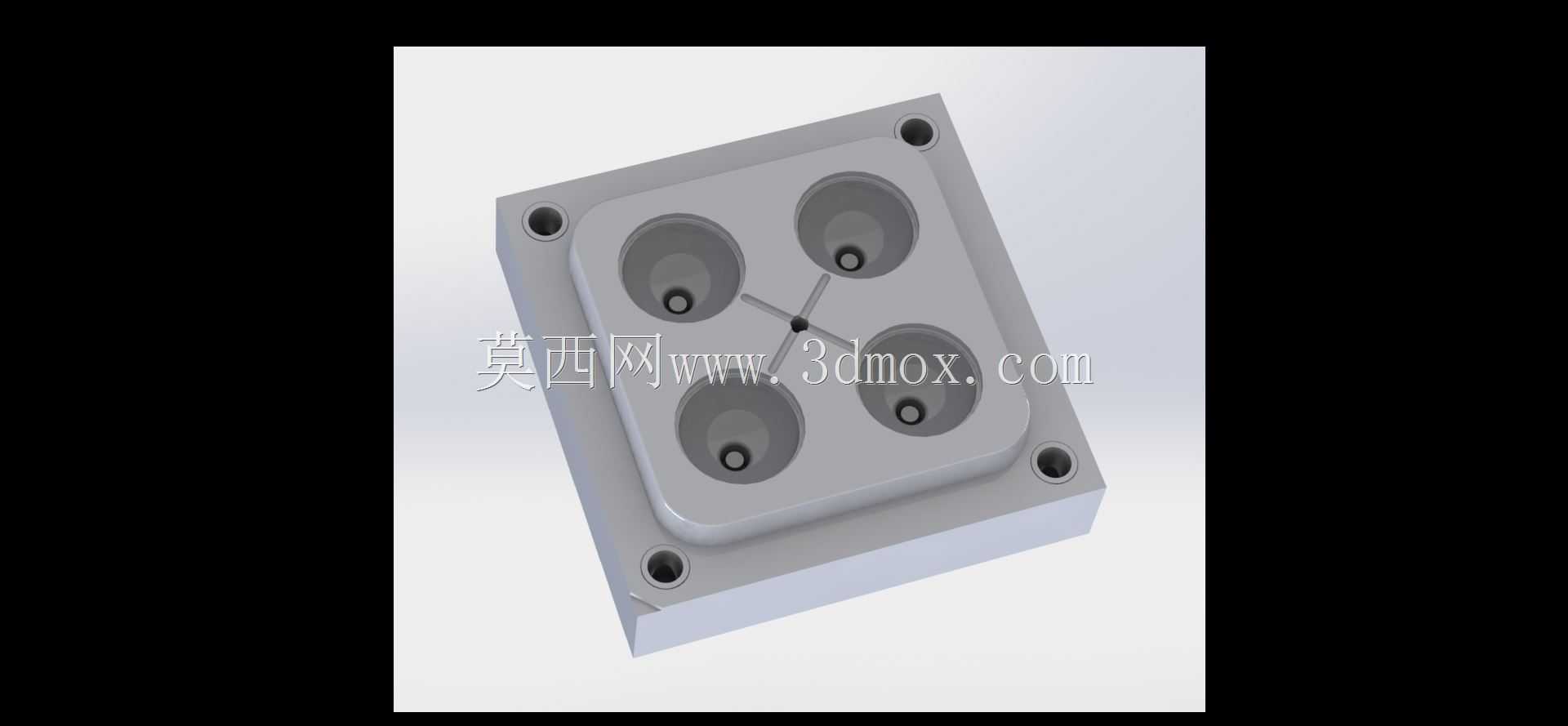

　　设计阶段优先考虑了多腔均衡进料的需求，四个成型型腔在模架平面上呈对称矩形排布，冷流道采用平衡式布局，从主浇道到每个型腔的进料口长度、流道截面尺寸完全一致，保证四个模腔同时进料、同步冷却，避免不同型腔的制品出现冷却不均、成型密度差异的问题，单批次成型周期内可同时完成四支棒棒糖棒体部分的定型，相比单腔模具生产效率提升三倍以上。冷流道结构的设计特意预留了足够的冷却水道排布空间，在型腔固定板内部环绕每个型腔设置环形冷却水路，水路接口统一设置在模架侧方，可直接对接设备的恒温冷却系统，将糖料定型过程的模温稳定控制在工艺要求区间，减少制品冷却内应力，避免成型后出现形变、表面裂纹等缺陷。

　　从安装边界来看，该下模的底部基板设置了标准U型安装槽，可直接适配多数通用立式注塑机的动模工作台安装孔位，不需要额外加工转接板，模架总闭合高度符合常规小型注塑设备的模厚安装范围，开模行程预留量满足流道凝料自动脱落、制品顶出的空间需求。下模的顶出机构采用均匀分布的顶杆布局，顶杆位置对应每个制品的非外观面，顶出过程中受力均衡，不会在棒棒糖成型表面留下顶出痕迹，保证制品外观质量符合食品包装的外观要求。

　　考虑到食品生产场景的卫生要求，该下模所有与糖料接触的型腔表面、流道表面都做了镜面抛光处理，表面粗糙度达到Ra0.8以下，减少糖料残留，便于生产间隙的清洁维护，模架各板件的拼接处都做了精密贴合处理，避免生产过程中糖料渗入板件缝隙造成的清理困难、细菌滋生问题。在结构强度设计上，模架板材选用合适厚度的模具钢，经过调质处理后具备足够的刚性，承受长期合模压力、浇注压力不会出现板件形变，保证长期批量生产的尺寸稳定性，型腔部分采用镶件式设计，当单个型腔出现磨损、划伤时可以单独更换镶件，不需要整体更换模架，降低生产维护成本。

　　实际生产适配过程中，该下模需要匹配对应的上模浇口套结构，主浇道入口尺寸与设备喷嘴尺寸完全适配，避免浇注过程中出现漏料问题，冷流道的拉料槽设置在流道末端，开模时可以自动将流道凝料拉离型腔，配合顶出机构实现凝料自动脱落，不需要人工清理流道，适配自动化连续生产的需求。四个型腔的成型尺寸严格匹配棒棒糖棒体部分的外形公差要求，成型后的制品尺寸一致性好，不需要后续额外的修边处理，可直接进入插棒、冷却、包装的后续工序。
