快餐盒柄冷流道注塑成型模具结构

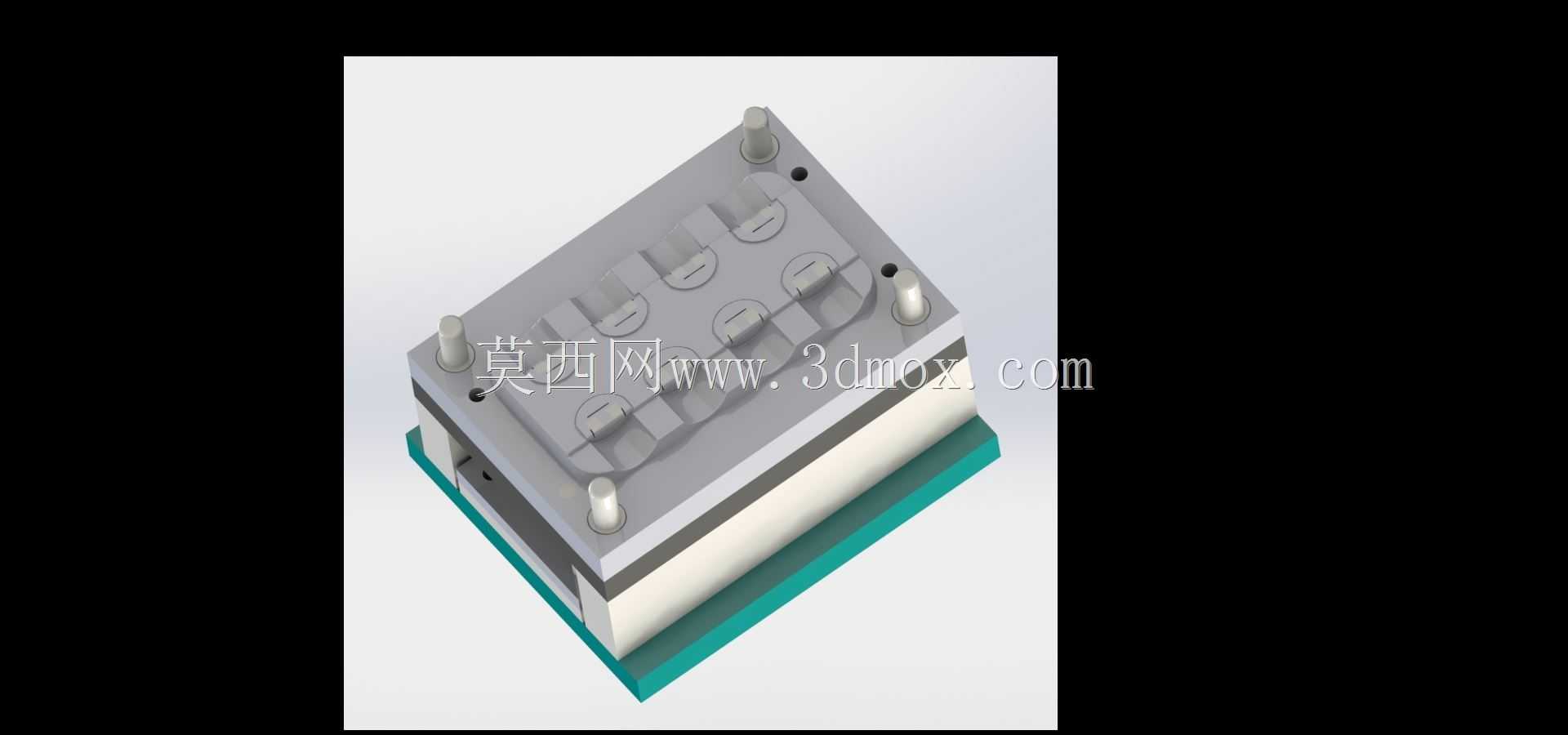

　　在一次性餐饮包装制品的量产环节，快餐盒配套手柄的成型精度与生产节拍，直接影响整套餐盒的装配效率与终端使用体验，这类薄壁小尺寸塑料件的成型，对模具的流道设计、顶出排布、冷却均匀性都有明确的工程要求。这套冷流道结构的成型模具，核心针对快餐盒手柄的批量注塑生产设计，采用标准模架搭配定制化成型镶块的组合方案，模架的导柱导套布置在模体四角，导柱伸出长度足够覆盖合模全程的导向行程，合模时动定模先通过导柱完成初定位，再靠分型面的精密贴合保证型腔尺寸精度，避免成型件出现飞边、错台这类常见注塑缺陷。

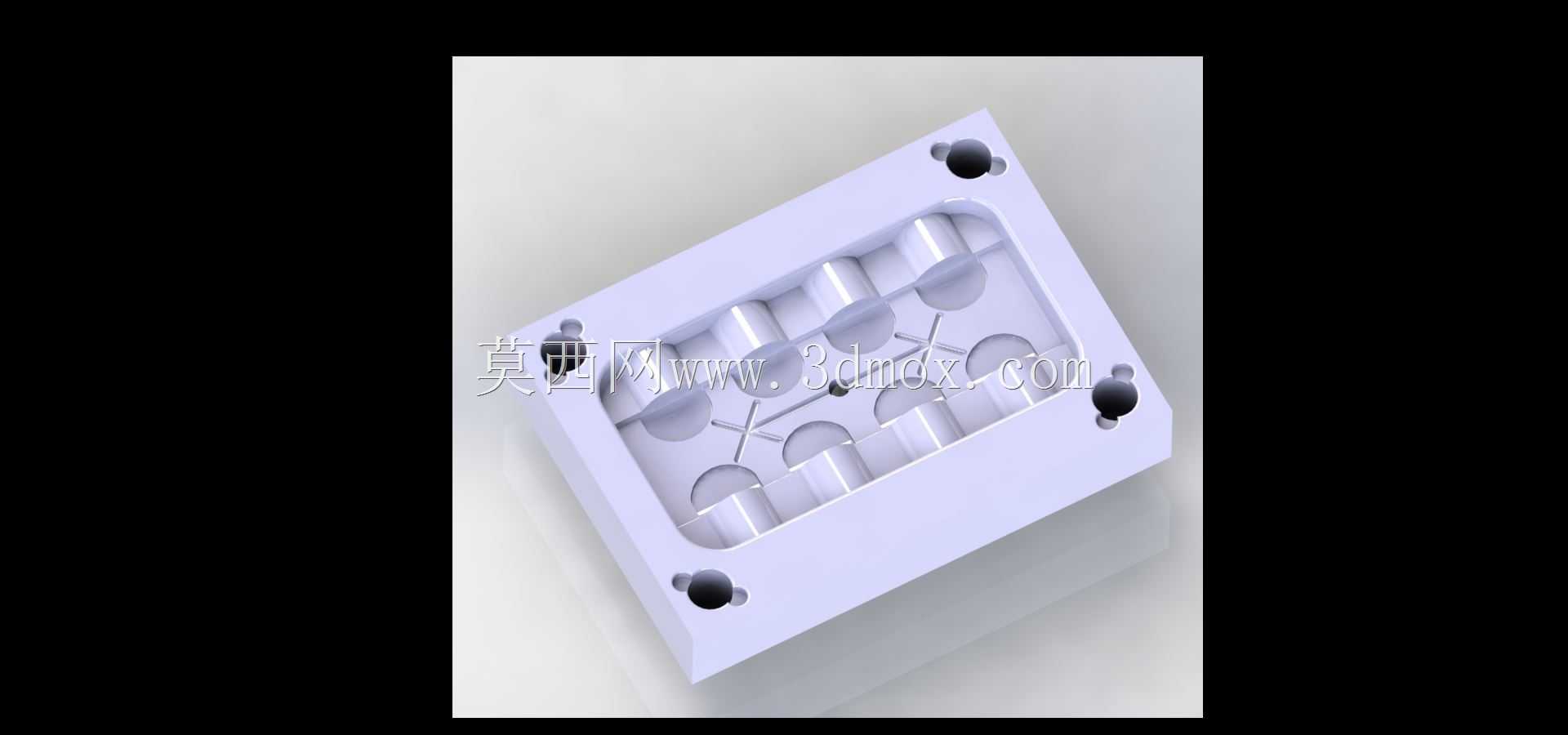

　　从实际生产的使用场景来看，这类模具适配常规卧式注塑机的安装尺寸，模体的上下安装平面预留有标准码模槽，可直接通过压块固定在注塑机的动定模安装板上，定位环尺寸匹配注塑机射嘴的中心定位要求，主流道衬套的球面弧度与射嘴头完全贴合，避免射胶过程中出现溢料问题。模具的冷流道布局采用平衡式排布，分流道截面加工为梯形，流道表面粗糙度控制在合理范围，既可以减少熔料流动过程中的压力损失，保证每个型腔内的熔料填充速度一致，也能在开模时方便流道凝料的自动脱落，不需要人工额外清理流道残留，适配自动化连续生产的节拍要求。

　　顶出机构采用升降式顶出结构，也就是常说的顶针板顶出方案，顶针的排布位置对应快餐盒手柄的非外观面与结构加强筋位置，顶针直径根据成型件的局部壁厚选择，避免顶出时在制品表面留下顶白、顶穿的缺陷，顶出行程经过精确核算，刚好可以将成型后的快餐盒柄完全顶离动模型芯，不会出现顶出行程不足导致制品粘模的问题，同时顶出板的复位依靠复位杆实现，合模过程中复位杆先接触定模分型面，带动顶出板回到初始位置，保证下一次射胶的动作安全。

　　模具的冷却系统采用分层水路设计，定模侧的水路靠近型腔表面，动模侧的水路环绕型芯布置，水路的直径与间距根据模体的热传导效率计算确定，保证成型过程中型腔各区域的温度均匀一致，减少制品因为冷却不均出现的翘曲变形问题，毕竟快餐盒柄属于薄壁件，冷却速率的差异很容易导致制品内应力集中，装配后容易出现断裂的问题。成型镶块采用模块化设计，当局部型腔出现磨损或者需要调整制品局部尺寸时，只需要更换对应的镶块即可，不需要整体报废模架，大幅降低后期的模具维护成本，镶块与模架的配合采用间隙配合加定位销固定的方式，保证镶块安装后的位置精度，避免长期生产过程中镶块出现移位。

　　从安装边界来看，这套模具的整体外形尺寸适配200吨级以内的卧式注塑机安装参数，模体的总厚度在注塑机的最大最小模厚范围内，开模行程满足顶出后制品与流道凝料的取出空间要求，吊环孔设置在模体的重心位置，方便模具吊装转运过程中的平衡，避免吊装时出现模体倾斜碰撞的问题。在实际试模过程中，这套结构的模具可以适配常规PP、PE这类餐饮包装常用的塑料原料，射胶压力、保压时间的参数窗口比较宽，对生产现场的工艺调试要求不高，普通的注塑机操作人员经过简单培训即可完成参数调整，量产时的成型周期可以控制在合理区间，能够满足快餐盒制品大批量供货的产能需求。

　　模具的分型面选择在快餐盒柄的最大轮廓位置，分型面的贴合精度经过配研处理，合模后分型面的间隙控制在熔料溢边值以下，避免生产过程中出现飞边问题，减少后续制品去飞边的人工工作量。排气槽开设在分型面的熔料最后填充位置，排气槽的深度根据原料的流动性确定，既可以快速排走型腔内的空气，避免制品出现烧焦、缺胶的问题，也不会因为排气槽过深导致飞边产生。整体结构没有采用复杂的热流道系统，冷流道的方案虽然会产生少量流道凝料，但凝料可以经过粉碎后按比例回掺使用，对于这类低附加值的餐饮包装制品来说，整体的生产成本控制更有优势，也不需要额外配备热流道的温控系统，降低了模具的制造成本与后期的维护难度，非常适合中小批量到中大规模的快餐盒柄生产场景使用。
