带滑块结构冷流道快餐盒注塑模具

　　在一次性餐饮包装的量产环节，薄壁快餐盒的成型效率与成型质量直接决定了产线的投产回报，这套冷流道滑块式快餐盒模具，正是针对薄壁PP餐盒的大批量注塑成型需求开发的结构方案。日常接触的一次性分格快餐盒，侧壁带有倒扣的卡位结构用于盒盖扣合，若采用常规直顶脱模结构，很容易在顶出阶段拉伤盒体侧壁的薄胶位，直接造成产品缺料、发白甚至开裂，这套模具在对应倒扣的位置设置了侧向滑块机构，开模过程中滑块会先沿着侧向导滑槽完成抽芯动作，完全脱离产品侧壁的倒扣区域后，顶出机构再动作将成型好的餐盒平稳顶出，从根源上避免了脱模拉伤的问题。

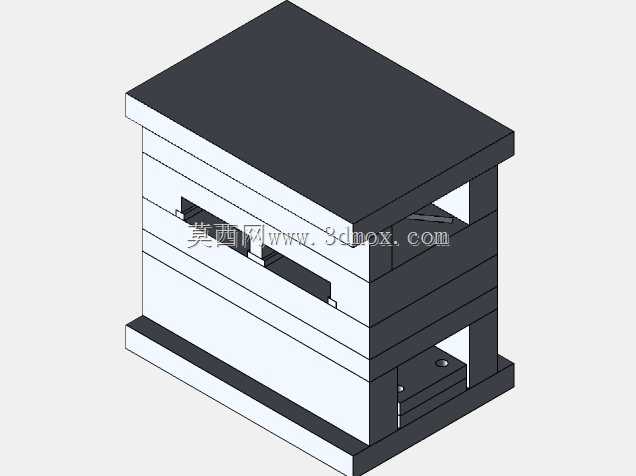

　　从成型工艺适配性来看，冷流道的结构选择更适配快餐盒这类低附加值、高量产规模的产品，相比热流道模具，冷流道结构的加工难度更低，后期维护成本也更可控，虽然会产生少量流道凝料，但这类凝料可以经过粉碎后按比例混入新料重复利用，对于PP材质的餐盒生产来说，并不会造成过多的原料浪费，反而能大幅降低模具的前期投入成本，更适配中小产能的注塑加工车间需求。模具的模架采用标准龙记模架规格，导柱导套的配合精度控制在H7/g6的间隙配合区间，开模合模过程中动定模的对位偏差可以控制在0.02mm以内，避免薄壁产品出现飞边、错模的缺陷。

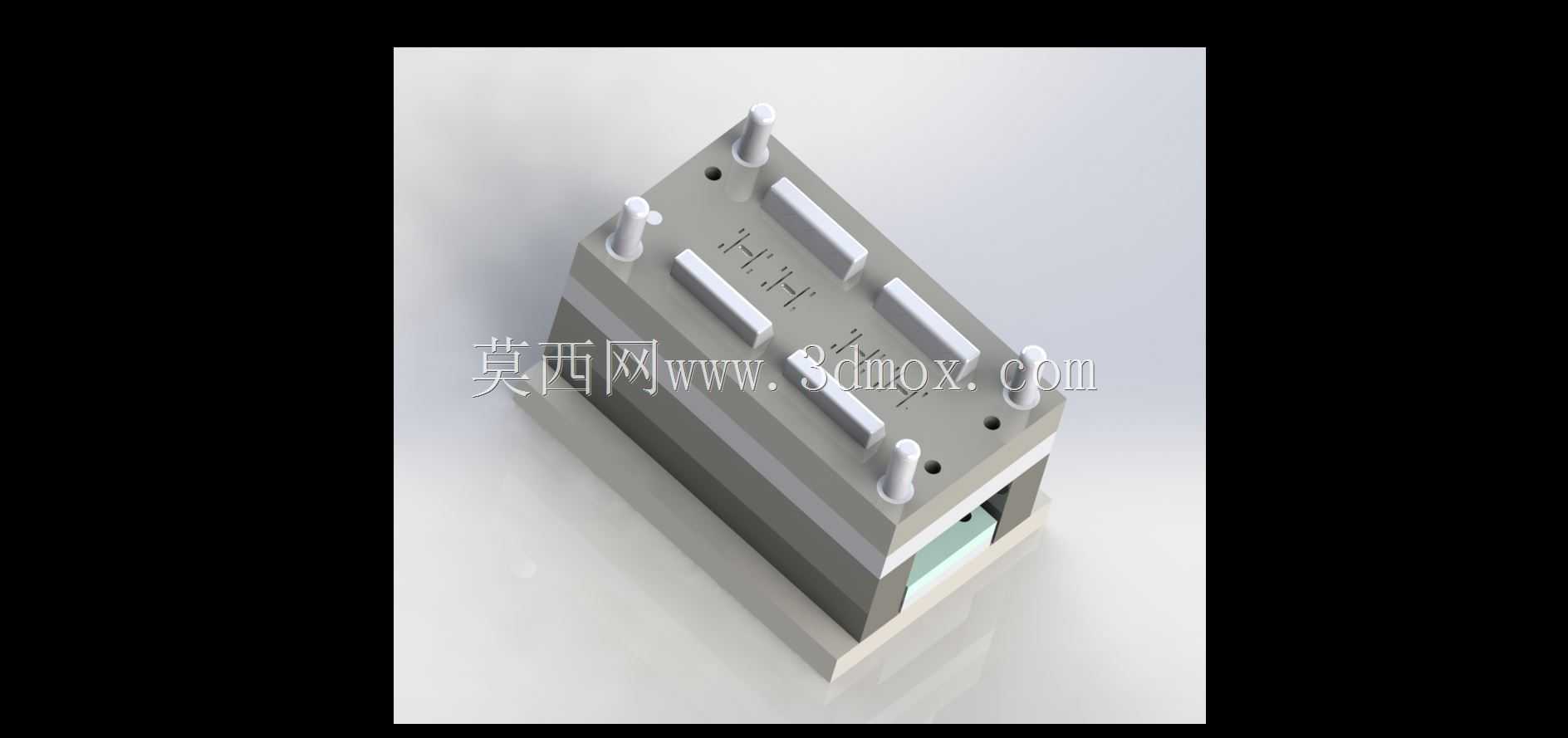

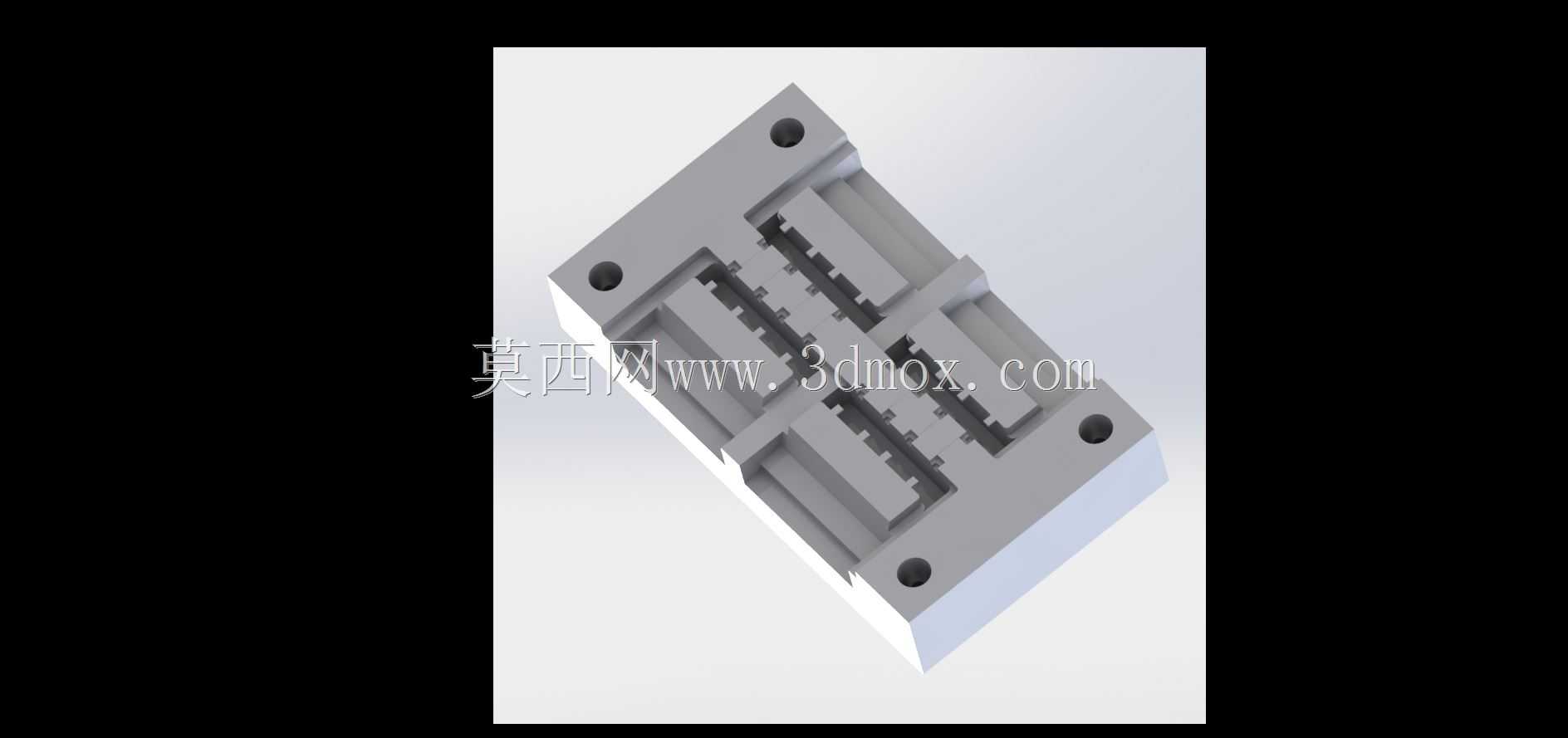

　　在型腔布局上，这套模具采用1出4的型腔排布，四个型腔均匀分布在浇口套的四周，流道采用平衡式排布设计，从主浇道到每个型腔的分流道长度、截面尺寸完全一致，注塑过程中熔融的PP料可以在几乎相同的压力、温度条件下同时填充四个型腔，保证四个模腔出来的餐盒重量偏差控制在0.1g以内，成型周期稳定在12秒到15秒区间，适配160吨到200吨锁模力的卧式注塑机安装。滑块的驱动采用斜导柱结构，斜导柱的倾斜角度设置为18度，既保证足够的抽芯行程，又不会因为角度过大造成斜导柱受力弯折，滑块的锁紧采用楔紧块结构，合模状态下楔紧块会完全贴合滑块的背面，承受注塑过程中型腔传递的侧向压力，避免滑块在注塑压力作用下后退造成产品侧壁尺寸超差。

　　冷却系统的设计直接影响薄壁产品的成型周期，这套模具在动模、定模的型腔镶件内部都设置了环形冷却水道，水道距离型腔壁的距离控制在15mm到20mm之间，水道直径设置为8mm，冷却水采用常温常温水路连接，成型过程中型腔表面温度可以稳定控制在30度到40度之间，保证餐盒在顶出前足够冷却定型，不会因为局部温度过高造成顶出变形。顶出系统采用顶针+顶块的组合顶出方式，在餐盒的边缘加强筋位置设置扁顶针，在餐盒的底部平面位置设置圆形顶块，顶出力均匀分布在产品的各个受力位置，避免单点顶出力过大造成产品顶穿、顶白的缺陷。

　　从安装边界来看，模具的整体长宽尺寸适配常规160吨注塑机的哥林柱间距，定位圈采用标准100mm直径规格，浇口套的球面半径匹配注塑机喷嘴的SR15规格，模具的顶出孔位置与注塑机的顶杆位置完全对应，安装时不需要额外改装注塑机的顶出结构，吊装到位后接好冷却水、固定好压块就可以直接调机试模。日常生产维护中，滑块的导滑槽位置需要定期涂抹高温润滑脂，避免长时间生产过程中滑块磨损造成抽芯卡滞，导柱导套位置也要定期加注润滑油，保证开模合模动作顺畅，避免出现导柱拉伤的问题。针对快餐盒的薄壁特性，模具的型腔排气也做了针对性处理，在型腔的填充末端设置了深度0.02mm的排气槽，注塑过程中型腔内的空气可以顺着排气槽顺利排出，避免产品出现困气烧焦、填充不满的缺陷。
