圆形八腔勺子注塑模具型腔结构设计

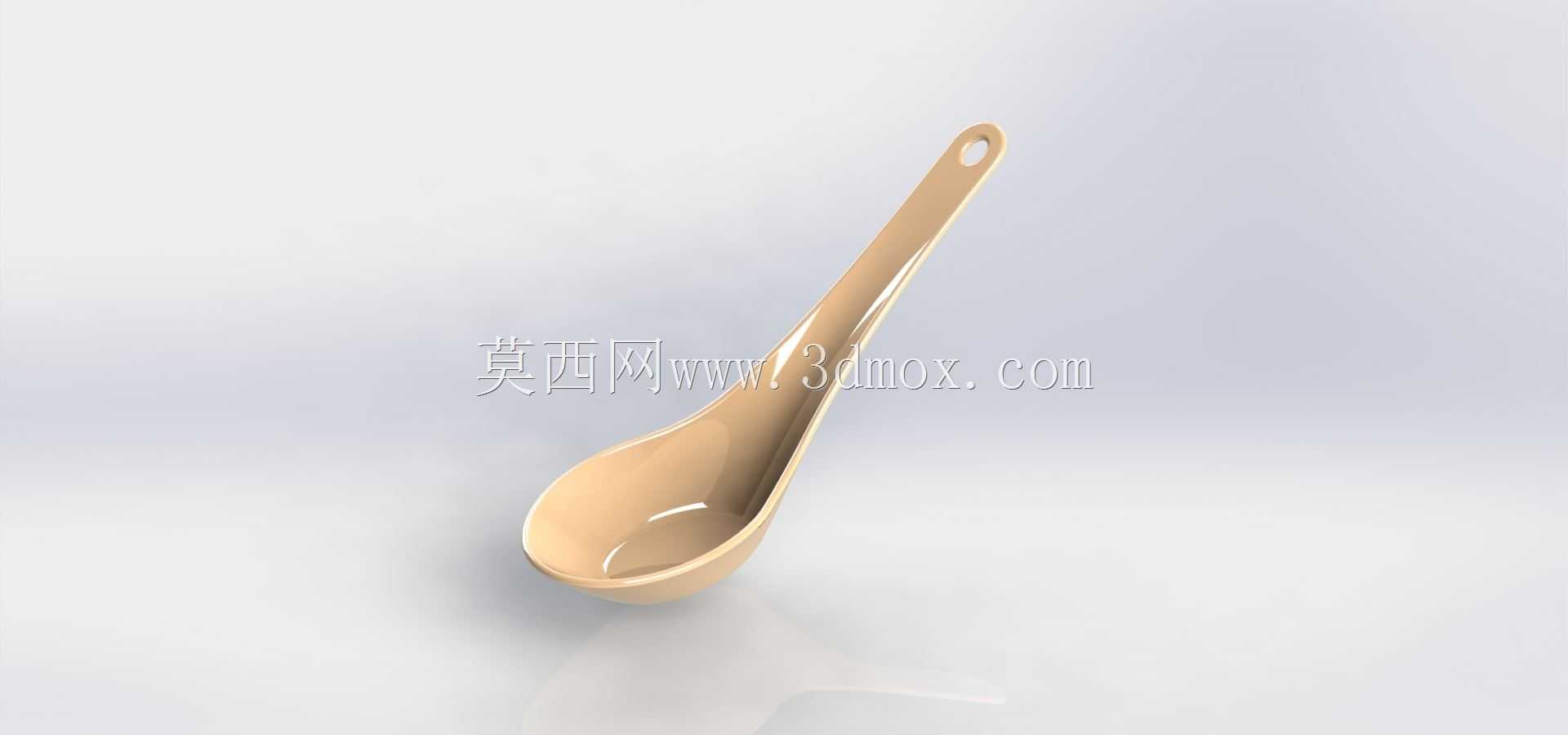

　　这套圆形布局的八腔模具型腔，主要面向一次性塑料勺、小规格甜品勺这类薄壁日用塑料制品的注塑成型工序，在快餐包装配套、食品包装耗材生产的注塑车间里，这类多腔结构是兼顾产能与成型一致性的核心成型零件。日常生产中，这类八腔结构单模次即可产出八件成型勺坯，相比单腔或者四腔结构，在同等注塑机锁模力、射胶量参数匹配的前提下，能直接把单小时产能提升一倍左右，非常适配大批量耗材的连续生产需求，不少做一次性餐具配套的加工厂，在120吨到160吨规格的卧式注塑机上搭载这类模具，配合高速射出工艺，单模次循环周期可以控制在15秒以内，产能表现十分稳定。

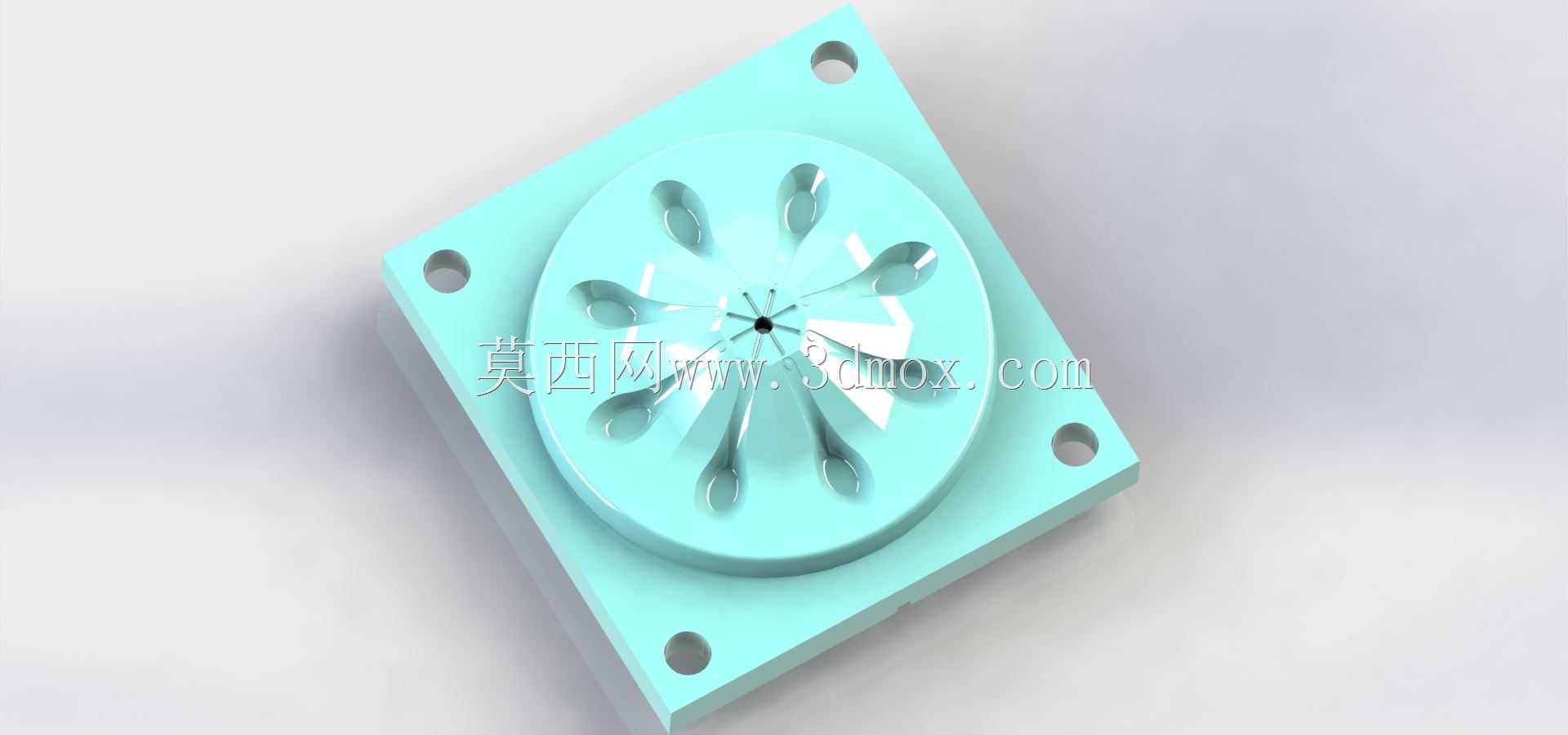

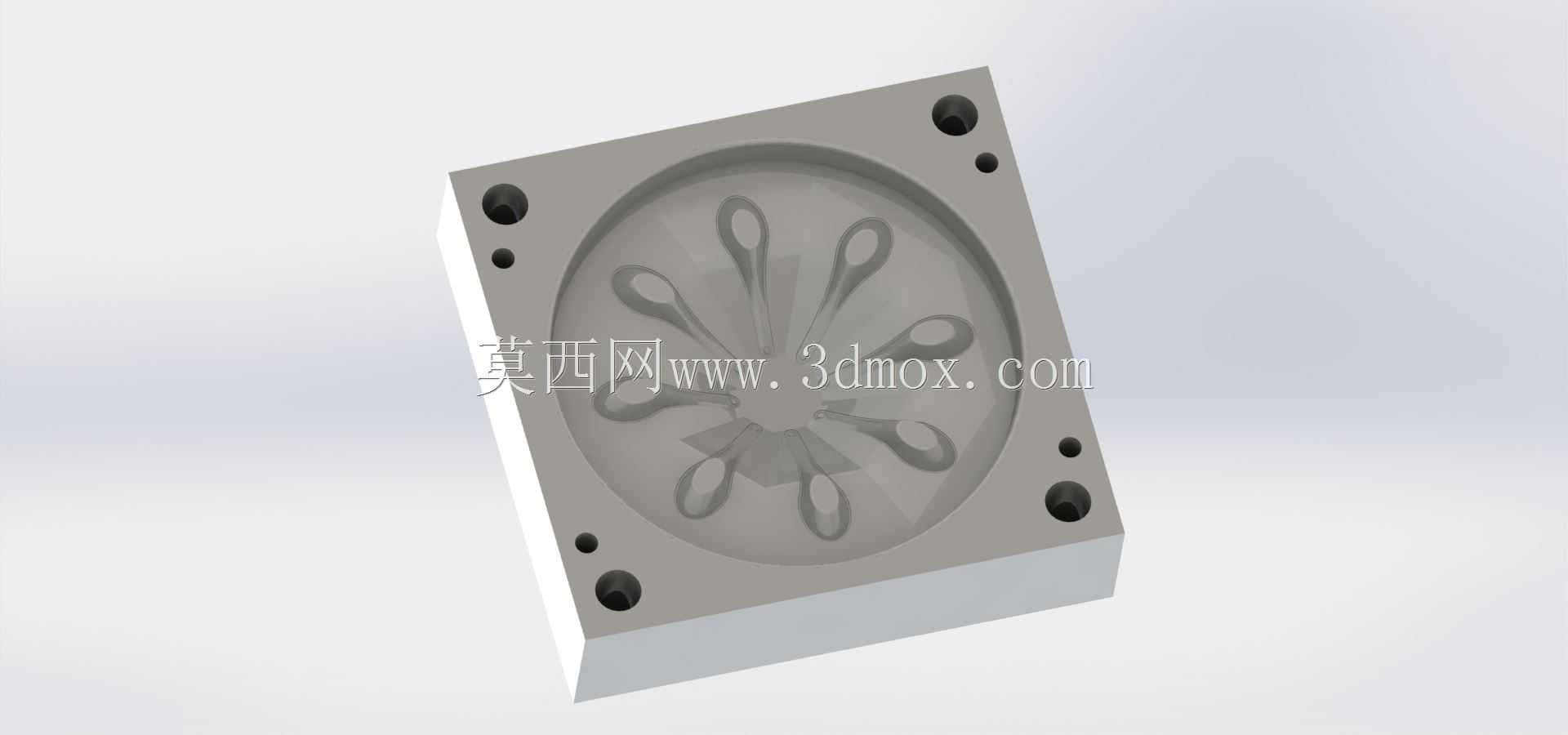

　　从结构设计逻辑来看，这套型腔采用整板圆形排布的方案，没有做拆分式的镶套结构，八个勺形成型区域围绕型腔中心均匀呈圆周分布，相邻两个型腔的进料点距离保持一致，这种布局最大的优势是能让熔融塑料从中心主浇道流向各个型腔的流程长度完全相等，在射胶阶段可以保证八个型腔内的熔料填充速度、保压压力传递高度一致，避免不同型腔走胶不齐导致的缺胶、飞边、制品内应力不均的问题，后续成型出来的勺子重量偏差可以控制在2%以内，能很好满足一次性餐具的克重一致性要求，减少后续分拣的不良率。型腔本体采用方形模坯结构，四个角位置设置了贯通的导柱安装孔，安装时可以和模具动模侧的导套精准配合，合模过程中能保证动定模的对中精度，避免偏心导致的型腔碰伤、制品错边问题；型腔边缘的多个螺栓过孔，是用来把型腔板锁紧固定在定模侧的模架上，孔位的位置度公差控制在0.02mm以内，保证安装后型腔平面和模架贴合面的间隙不超过0.01mm，避免生产过程中出现溢料飞边。

　　成型区域的细节设计上，每个勺形的型腔轮廓都做了0.5度的脱模斜度，型腔表面做了镜面抛光处理，粗糙度达到Ra0.8以下，一方面能降低塑料熔体填充时的流动阻力，让PP或者PS这类常用餐具原料能快速充满薄壁的勺身区域，避免勺边缺胶，另一方面也能减少脱模时的制品和型腔壁的摩擦阻力，防止顶出时勺子出现变形、发白的问题。八腔围绕的中心区域，是浇口套的对接位置，主浇道的出料口正对八个分流道的交汇点，分流道采用梯形截面设计，比表面积小，熔料在流道里的热量损失慢，能降低冷料产生的概率，同时也方便后续流道凝料的脱模。

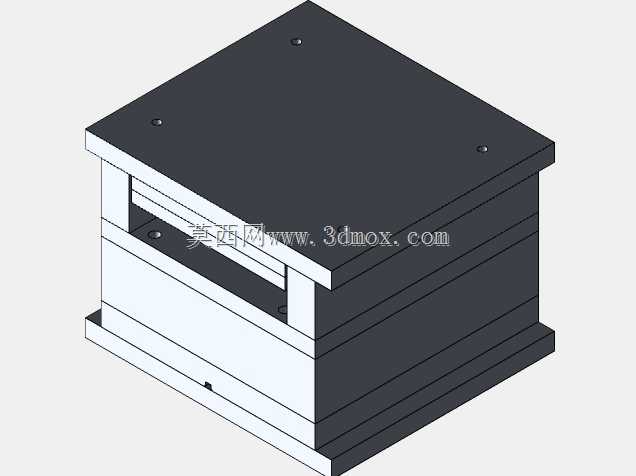

　　从安装边界来看，这套型腔板的外形尺寸适配标准的2030规格模架，安装时不需要对模架做额外的二次加工，直接通过螺栓锁紧即可，型腔的总厚度控制在45mm，和定模板的沉槽深度完全匹配，合模后型腔表面和分型面的齐平度误差不超过0.005mm，不会出现分型面错位的问题。日常生产维护中，这种整板式的圆形八腔结构，相比分散镶拼的结构，清理残留料屑、抛光维护的操作更简便，不需要逐个拆卸镶件，只需要拆开定模侧的面板就可以直接对型腔表面做保养，能减少停机维护的时间，适配大批量连续生产的车间排班节奏。在实际成型过程中，这套型腔结构适配的制品壁厚范围在0.6mm到1.2mm之间，针对PP、PS、食品级PETG这类常用的餐具原料都有很好的适配性，只需要根据原料的收缩率调整对应的射胶保压参数，就可以稳定产出符合尺寸要求的勺类制品，成型后的勺子边缘光滑无毛刺，不需要做过多的后处理毛边工序，能直接进入包装环节。
