埃塞尔板托盘半热流道注塑模具结构

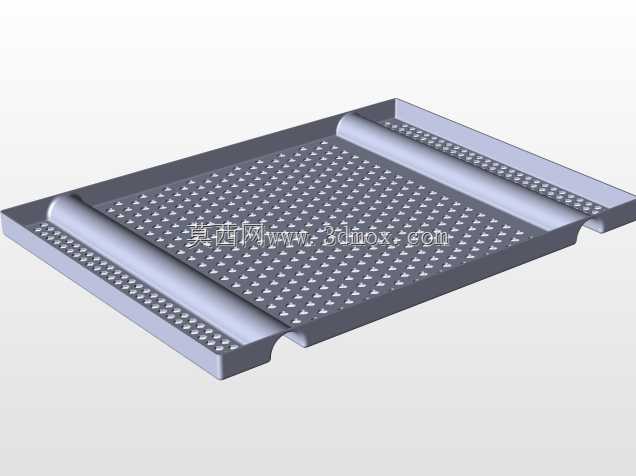

　　这套模具针对埃塞尔板托盘类薄壁框型塑件开发，采用半热流道结构平衡成型效率与制造成本，在包装承载类塑件的批量生产场景中适配性极强，日常多用于电子元器件托盘、小型工业载具托盘的注塑成型工序，适配卧式注塑机安装使用。从实际生产逻辑来看，这类托盘塑件要求成型后平面度公差控制在0.15mm以内，框型侧壁无明显缩痕、翘曲，四个边角的定位凸台尺寸一致性偏差不超过0.08mm，才能满足后续自动化产线上的托盘堆叠、物料载放定位需求，因此模具设计阶段就围绕成型精度、生产效率、后期维护三个核心维度做结构排布。

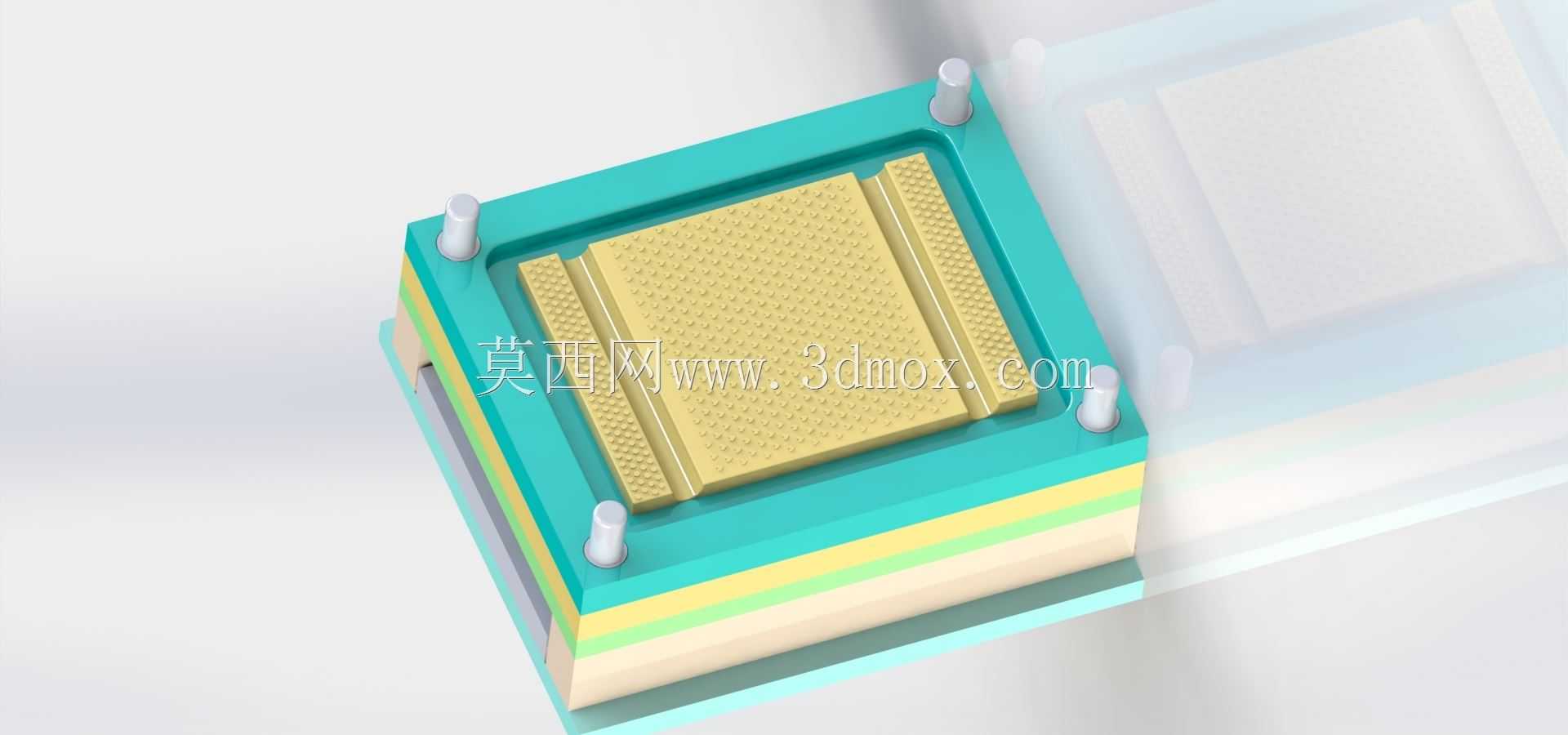

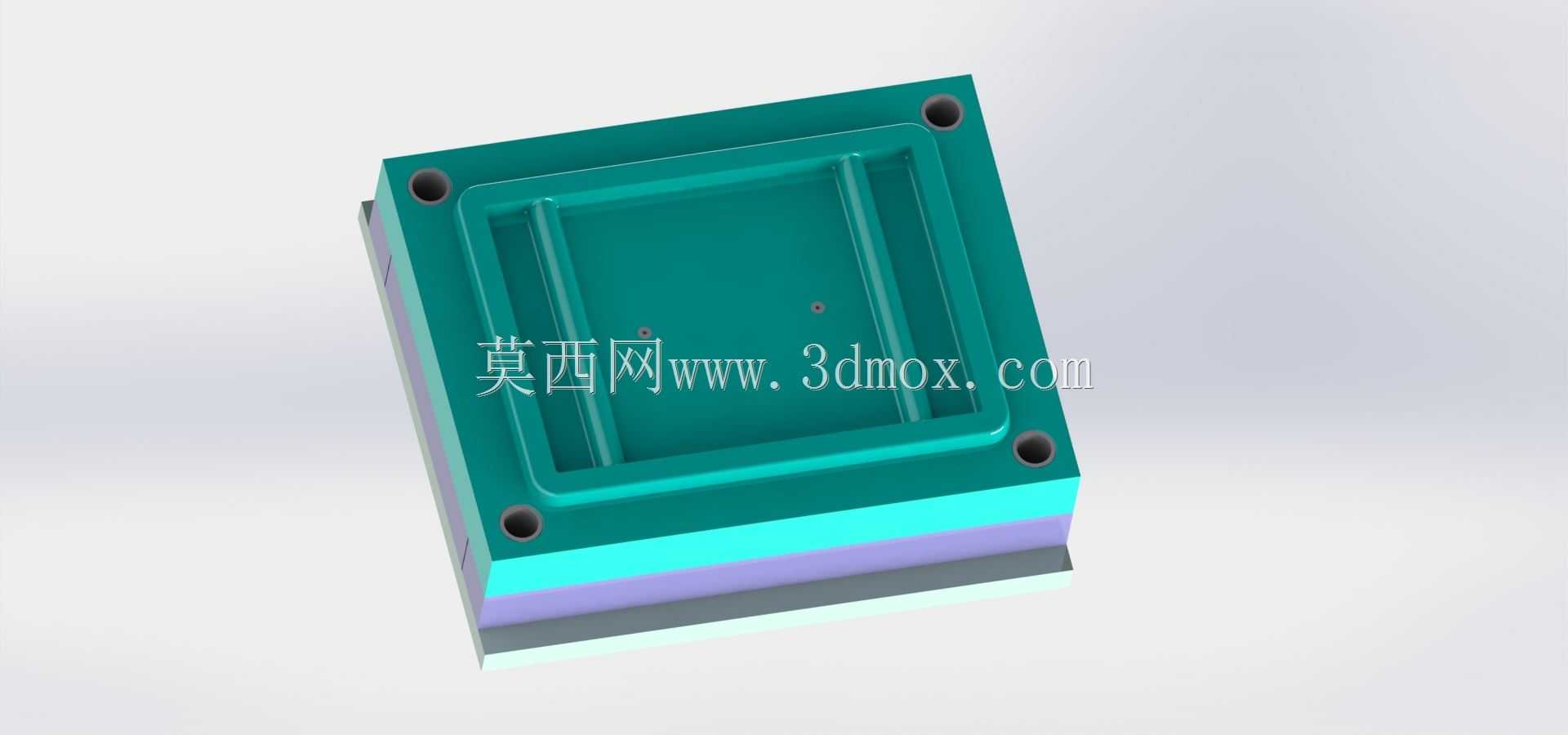

　　模具整体采用标准龙记模架为基础承载结构，定模侧设置热流道主射嘴，减少主流道凝料的产生，分流道部分采用冷流道搭接进胶，进胶点选在塑件框体的内侧隐蔽位置，避免进胶痕迹影响托盘外表面的平整度，同时也方便后续人工修剪浇口凝料，不会在塑件装配、载放的接触面上残留凸起。型腔部分采用整体式镶拼结构，型腔镶件选用P20预硬钢加工，成型表面做抛光处理至Ra0.8，保证托盘成型后表面光滑无毛刺，不会刮伤载放的埃塞尔板工件；型芯侧对应托盘的内框结构做了均匀的冷却水道排布，水道距离型腔壁的距离保持在15-18mm之间，水道直径8mm，采用循环直通式水路，保证成型过程中型芯、型腔的温度均匀控制在60-70摄氏度区间，减少塑件因冷却不均产生的翘曲变形。

　　模具的导向定位结构采用标准导柱导套配合，四个角部设置直径20mm的导柱，导柱长度高出分型面25mm，合模时提前导入定位，避免合模错位导致型腔擦伤；同时在型腔镶件的四个边角额外设置了锥面定位结构，合模时锥面贴合精度达到0.02mm，抵消注塑过程中型腔内产生的侧向胀型力，保证框型塑件的侧壁壁厚均匀，不会出现单边偏厚导致的成型缺陷。顶出结构采用顶针+顶板结合的方式，在托盘的四个边角、框体加强筋位置均匀布置直径4mm的圆顶针，顶出行程设置为30mm，保证塑件成型后可以平稳顶出，不会出现顶白、顶穿的缺陷；顶出板上设置了复位弹簧与复位杆，合模过程中顶出机构可以精准回位，避免顶针碰撞型腔造成模具损坏。

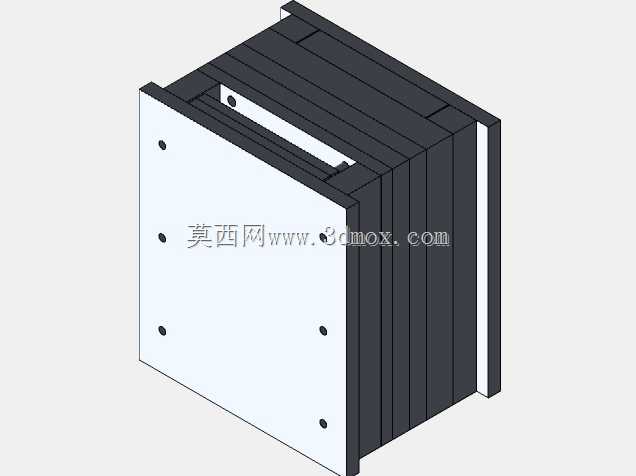

　　安装边界上，模具整体外形尺寸适配200吨级卧式注塑机的安装参数，定位圈直径100mm，射嘴球面半径SR18，与注塑机射嘴匹配度良好；模具总厚度控制在320mm，满足注塑机的最小模厚安装要求，码模槽宽度20mm，深度15mm，可直接采用标准压块完成模具在注塑机模板上的固定。排气结构开设在型腔的填充末端，排气槽深度0.02mm，宽度6mm，保证注塑过程中型腔内的空气可以顺利排出，避免塑件出现烧焦、缺胶的成型缺陷。这套半热流道结构相比全热流道模具，制造成本降低约40%，同时相比普通冷流道模具可以减少30%以上的流道凝料损耗，在中小批量托盘类塑件的生产中性价比突出，日常维护时只需要定期检查热流道射嘴的加热圈、热电偶工作状态，定期给导柱导套、顶针位置加注润滑脂，即可保证长期稳定生产。
