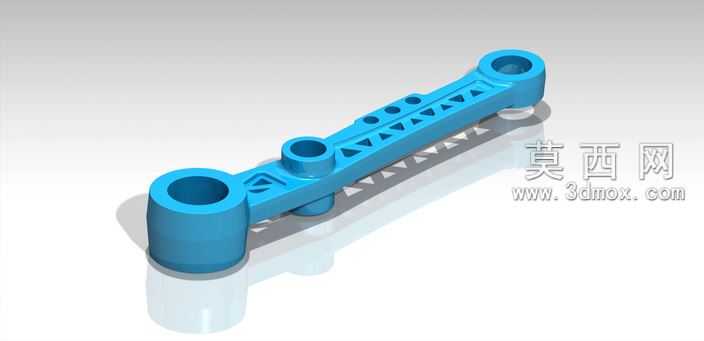

蓝色镂空加强型双孔连接摇臂结构件

该三维结构件采用参数化三维建模方式完成整体构建，建模过程中以对称基准面为核心定位参考，先绘制主体长条形臂身的中心轨迹线，再通过拉伸凸台命令生成臂身基础实体，两端的同轴安装孔采用拉伸切除命令完成，严格保证孔位的同轴度公差要求，适配后续装配场景的销轴安装需求。臂身中段的镂空三角加强结构是本次设计的核心亮点，建模时先在臂身侧视基准面绘制连续等边三角形的阵列草图，通过完全贯穿的拉伸切除生成镂空区域，这种三角桁架式的结构设计，在不降低构件整体抗弯、抗扭强度的前提下，大幅削减了实体材料的用量，有效降低构件自身重量，同时三角结构的稳定性可以分散臂身在传动过程中承受的交变应力，避免应力集中导致的构件断裂失效。臂身侧面分布的四个等径小圆孔同样采用拉伸切除完成，可用于附属配件的挂载安装或者减重调节，臂身中部凸起的圆柱定位轴与臂身采用一体化建模生成，保证轴与臂身的连接强度，避免分体装配带来的松动风险。材质设定上选用工程塑料材质进行渲染，赋予构件鲜亮的蓝色哑光塑料质感，渲染过程中添加地面反射效果与柔和的环境光影，清晰呈现构件的轮廓细节与结构特征，同时通过阴影效果直观展示构件的空间形态。设计思路上围绕传动连接构件的实际使用需求展开，两端大直径安装孔用于连接动力输入端与执行输出端，臂身的长度参数经过合理配比，保证传动行程符合使用要求，整体结构无多余冗余特征，所有倒角、圆角特征均做了统一处理，既避免尖锐边角带来的装配划伤风险，也优化了注塑成型过程中的熔体流动特性，适配批量生产的工艺要求。建模过程中对所有特征做了参数化关联，后续可根据实际装配需求快速调整臂身长度、孔径大小、镂空密度等参数，提升模型的复用性。
