棘轮棘爪单向间歇传动机构三维设计

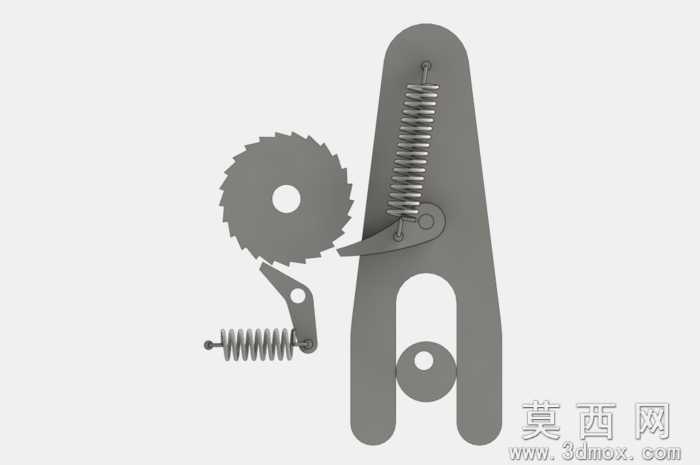

本作品为棘轮棘爪单向间歇传动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成所有单体零件的参数化建模，再按照实际装配约束关系完成整体机构的拼接，确保各构件的运动自由度符合真实机械原理。零件建模阶段，首先针对棘轮构件，依据棘轮齿形的设计规范，通过草图绘制棘轮的齿廓轮廓、中心安装孔、轮体基准面，采用拉伸特征生成棘轮的实体轮体，对齿尖、齿根位置做了合理的圆角过渡处理，避免应力集中的结构缺陷，还原棘轮轮齿的啮合受力形态。其次针对两类棘爪构件，分别绘制对应棘爪的轮廓草图，通过拉伸生成爪体实体，精准定位棘爪与棘轮啮合的工作端轮廓、棘爪的铰接安装孔位，保证棘爪能够顺畅卡入棘轮齿槽实现锁止或驱动。针对机构中的复位弹簧构件，采用螺旋线扫描特征完成弹簧实体建模，匹配弹簧的线径、节距、有效圈数参数，还原弹簧的弹性复位结构形态，同时完成铰接销轴、主体安装支架等附属零件的建模，支架部分通过草图绘制异形夹持轮廓，拉伸生成支架实体，预留铰接孔、弹簧安装定位点位，保证各零件的安装位置精准对齐。材质与渲染阶段，整体机构赋予哑光金属材质，模拟普通钢制机械零件的表面质感，对弹簧构件赋予略深的金属质感区分不同构件，渲染过程采用柔和的均匀布光，清晰展现各构件的轮廓边界与装配关系，避免过强反光遮挡结构细节。结构设计上，该机构包含两组棘爪与复位弹簧结构，一组棘爪铰接于主体支架上部，配合支架上的复位弹簧实现与棘轮的啮合，另一组棘爪配合独立复位弹簧布置于棘轮侧下方，可实现棘轮的单向间歇运动锁止，防止棘轮反向回转，整体铰接位置的配合间隙设置合理，能够模拟真实机构中棘爪绕销轴摆动、沿棘轮齿面滑入卡合的运动过程，完整还原棘轮棘爪机构的核心工作原理，可用于机械原理教学演示、间歇传动机构的方案设计参考。
