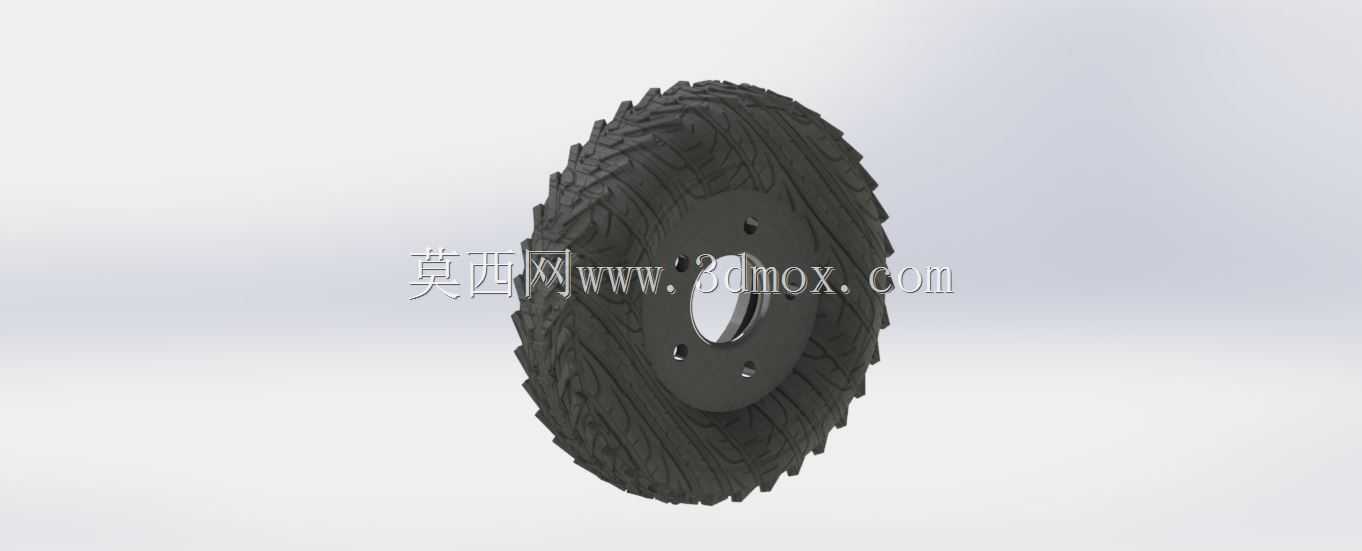

带轮毂安装座的越野花纹橡胶轮胎结构

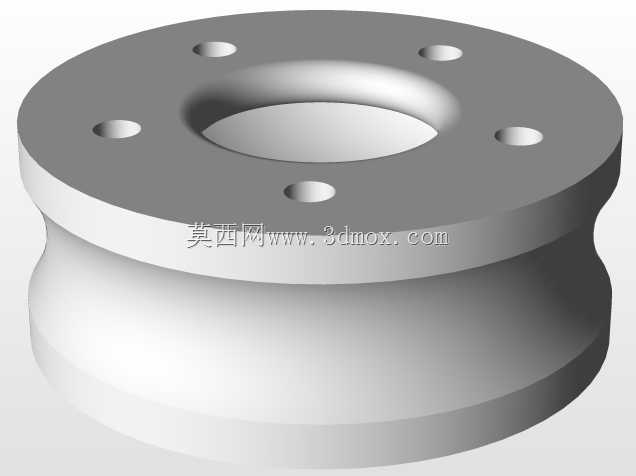

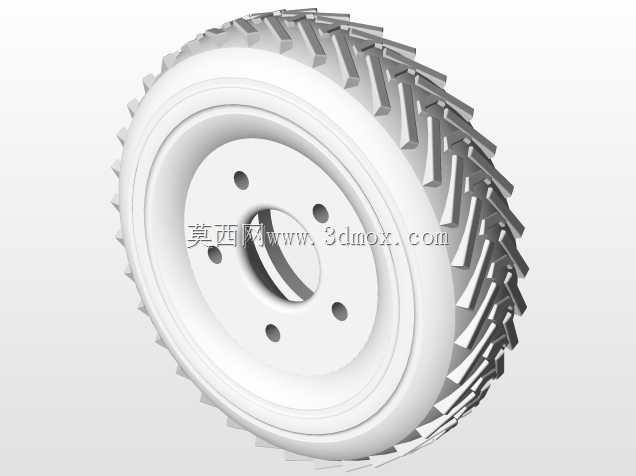

　　做小型行走机构设计的时候，轮组部分的选型和建模往往是容易被忽略但直接影响整机通过性的环节，这次的轮胎结构适配小型巡检机器人、户外作业AGV或者小型代步设备的行走需求，不是乘用车那种大尺寸轮胎，整体尺寸控制在适配10寸以内安装法兰的规格，轮辋安装座采用四孔定位设计，孔位分布遵循通用小型轮组的安装节圆标准，中心预留轴孔可以直接穿过驱动轴或者从动轮轴，安装面做了沉台处理，避免固定螺栓突出干涉轮胎内侧的形变空间。

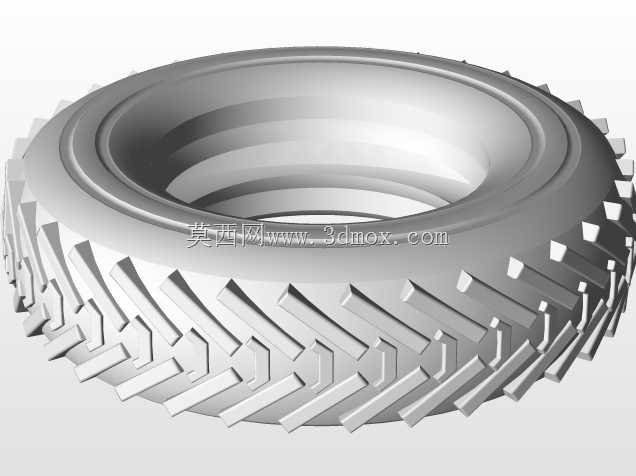

　　从功能特性来看，胎面采用了加深的块状越野花纹，花纹块之间的排泥槽宽度做了加宽处理，在泥泞、碎石或者松散沙土路面行走时，泥块可以顺着槽体快速排出，不会卡在花纹沟里导致抓地力下降，胎侧做了加厚的橡胶层设计，应对小型设备在越障时可能出现的胎侧剐蹭，比如碰到路沿、碎石棱角的时候，不容易出现割伤漏气的问题，轮毂部分和橡胶胎体的结合处做了一圈凸起的止口结构，装配时橡胶胎体可以卡在止口位置，避免设备急转或者大扭矩输出时胎体和轮毂出现相对滑移。

　　设计思路上没有照搬民用轮胎的复杂帘线层建模，而是针对三维结构验证的需求，把影响安装和运动干涉的结构做了精准还原：比如轮毂安装面的平面度公差预留、胎面花纹的凸起高度、轮胎整体的回转半径，这些参数直接关系到整机设计时的底盘离地间隙计算，很多新手做行走设备建模的时候，容易直接把轮胎当成一个光滑圆柱，算出来的离地间隙比实际装配后大了十几毫米，到了实车装配的时候就会出现底盘剐蹭地面的问题，这个模型里把胎面花纹的最大外圆、胎侧的最大宽度都做了准确建模，在做整机装配干涉检查的时候，可以直接调用，不用再额外修正尺寸。

　　实际应用场景里，这类小尺寸越野轮胎除了用在小型户外巡检机器人上，还可以适配小型无人配送车、厂区内的短途转运小车，甚至是一些户外作业的小型电动工具行走底盘，安装边界上，轮毂背面的安装沉台深度控制在5毫米以内，搭配对应的固定法兰时，不需要额外加调整垫片就可以保证轮组的安装垂直度，避免轮胎运转时出现偏摆，胎体的形变预留量按照额定负载下10%的径向形变做了结构避让，在做悬架匹配设计的时候，可以直接参考这个形变量来设置减震器的行程，不用再单独估算轮胎的形变量。

　　很多做小型行走设备的工程师在建模时，往往会把精力放在车架、传动部分，轮组部分随便找个模型凑数，最后到出工程图的时候才发现安装孔位对不上，或者轮胎宽度超过了车架的预留空间，这个模型的安装孔位、轮毂厚度、胎面宽度都按照实际量产的小型越野轮胎参数做了还原，调用的时候只需要根据自己的轴径调整中心孔的尺寸，就可以直接用到装配体里，胎面的花纹细节也做了简化处理，不会因为特征太多导致装配体卡顿，同时又能准确还原轮胎的外轮廓尺寸，满足运动仿真和干涉检查的需求。

　　在做运动仿真的时候，这个轮胎的胎面花纹块的接触形状也能更真实地模拟和地面的接触状态，不像光滑圆柱轮胎仿真出来的抓地力和实际偏差太大，比如做越障仿真的时候，花纹块的凸起可以卡在障碍物的棱角位置，仿真出来的越障高度更接近实际情况，不会出现仿真能过去、实车过不去的问题。另外轮毂部分的材质是按照压铸铝合金的结构做的壁厚设计，整体壁厚均匀，没有出现壁厚突变的位置，后续如果要做轮毂的有限元强度分析，也可以直接把模型导入到仿真软件里，不用再做几何修复，橡胶部分的结构也做了等壁厚处理，符合橡胶轮胎的实际生产工艺，不会出现建模时壁厚不均导致的生产工艺问题。
