这套U形夹紧定位结构,最早是在小型零部件装配工位的工装改造需求里构思的,当时产线上原有手动夹钳装夹效率低,重复定位精度波动大,遇到薄壁类工件还容易出现夹伤或者装夹偏移的问题,才萌生了做这套气动驱动U形夹紧结构的想法。从实际应用场景来看,这类结构适配的工况覆盖很广,小到电子元器件的引脚定位装夹,大到小型机加工工位的工件预紧,甚至部分检测工位的工件固定都能用到,尤其是在需要频繁开合、装夹行程不大但对夹紧力稳定性有要求的工位,相比手动螺旋夹紧、凸轮夹紧的结构,气动驱动的形式能大幅降低操作工人的劳动强度,单工位装夹动作耗时能压缩到原先手动操作的三分之一不到。

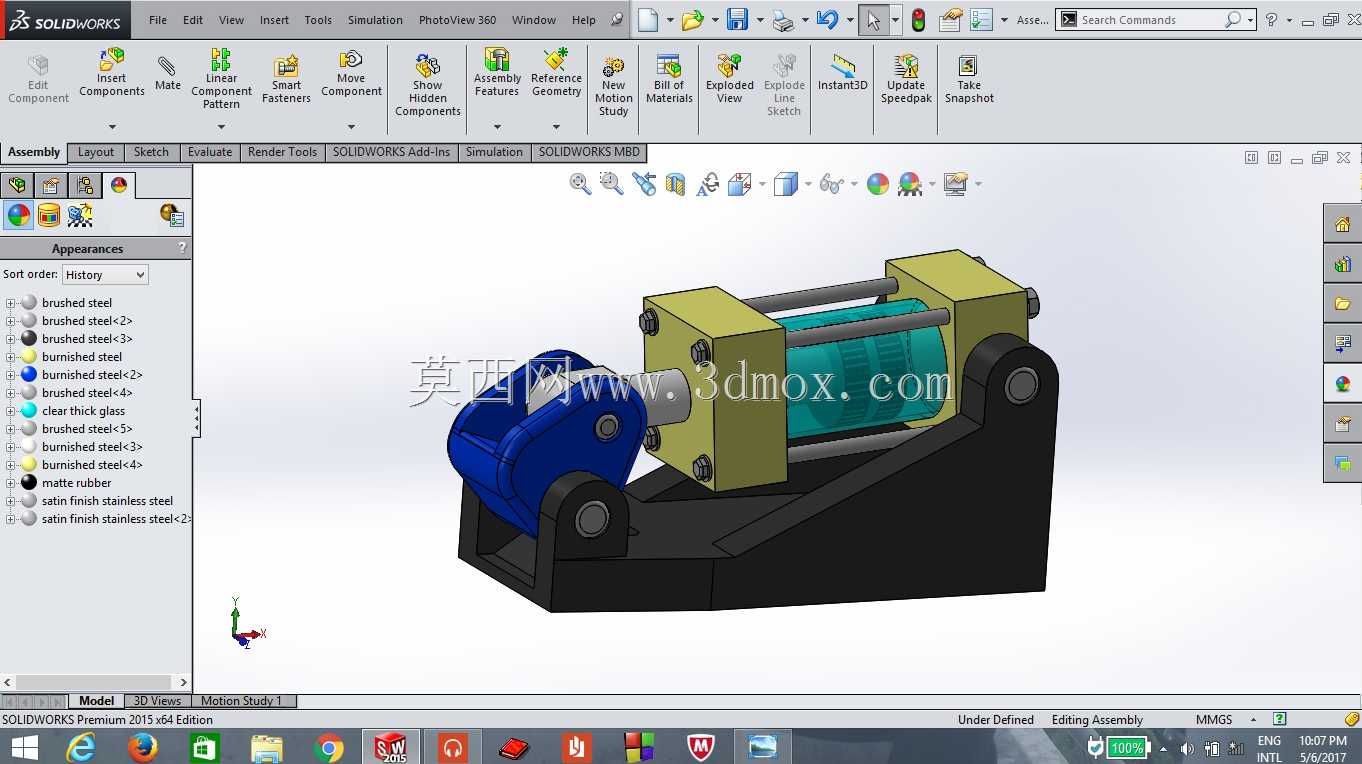

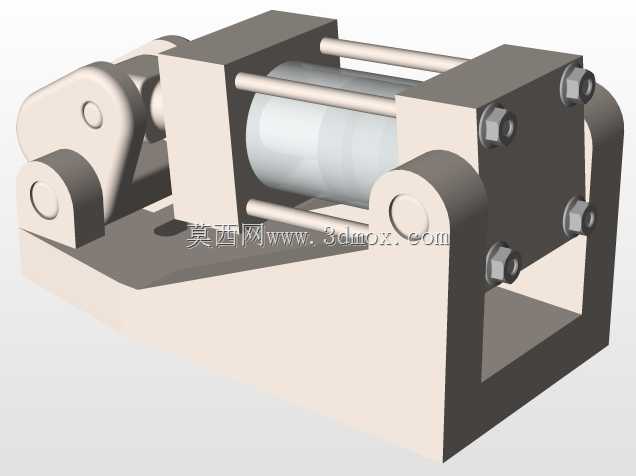

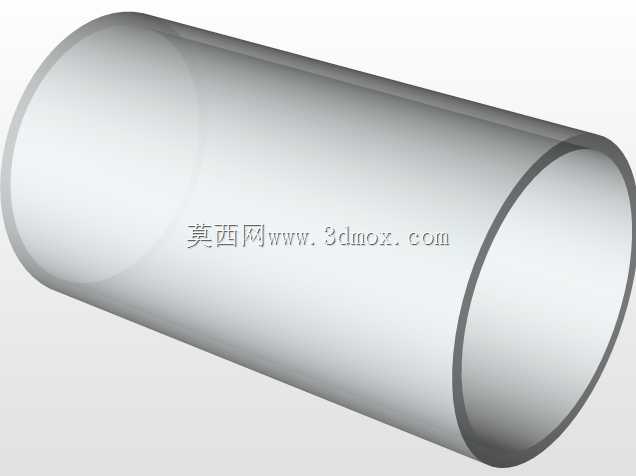

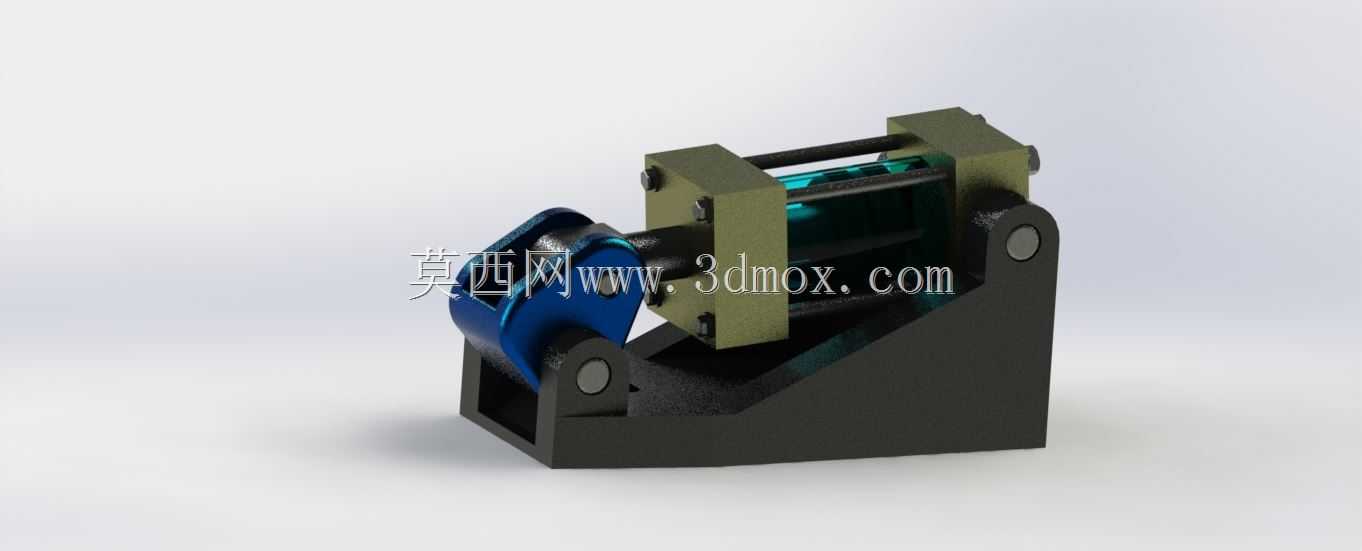

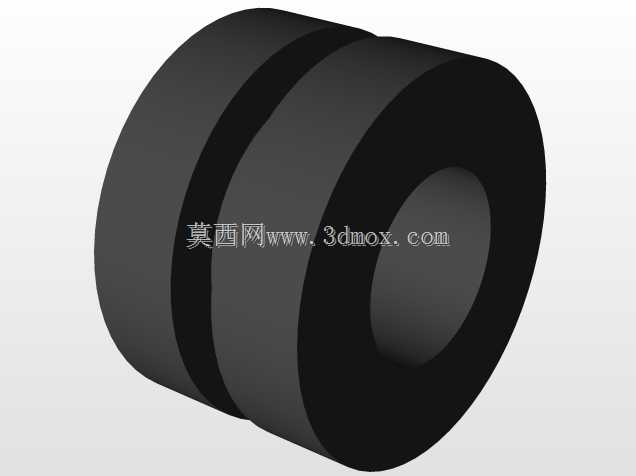

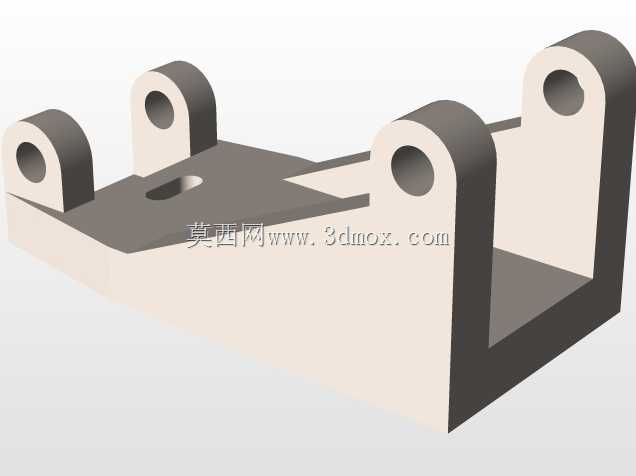

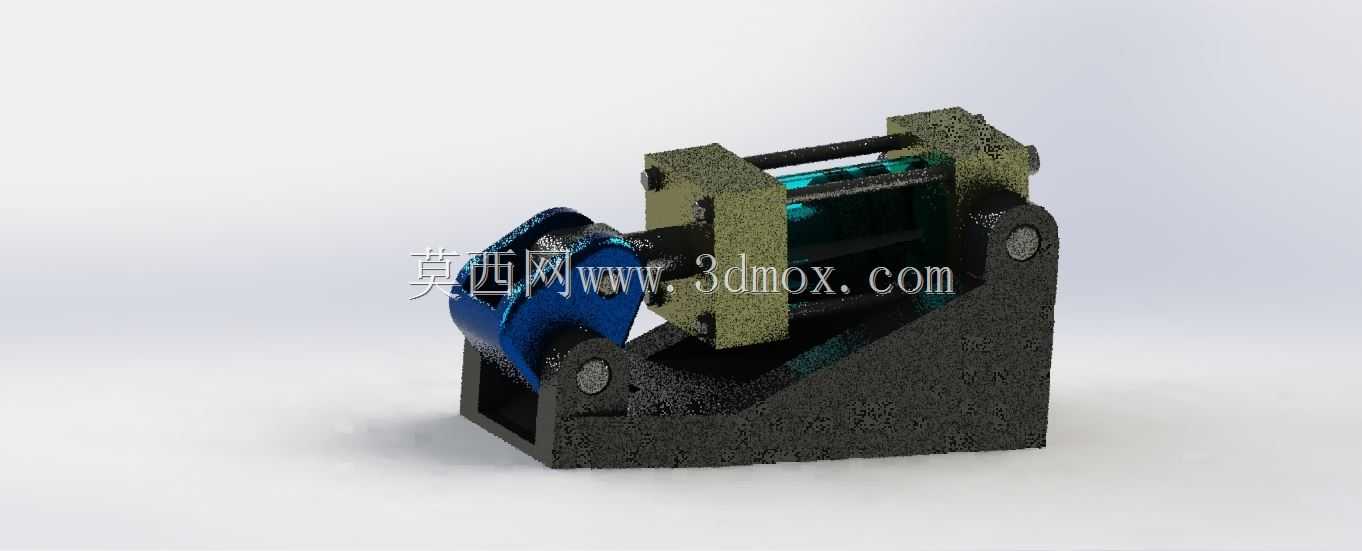

从功能特性上拆解,这套结构的核心夹紧执行端采用U形夹销的形式,夹销的两个臂做了等强度的圆弧过渡处理,避免应力集中在转角位置导致长期往复动作下出现疲劳断裂,夹销与工件接触的端面做了防滑网纹处理,同时预留了粘贴聚氨酯防滑垫的安装槽,装夹金属工件时不会留下压痕,装夹非金属工件时也能提供足够的摩擦力避免工件移位。驱动端采用标准小型笔形气缸作为动力源,气缸的安装座与夹臂的铰接座做了一体化的铣削加工,减少了拼接装配带来的累计误差,气缸推杆与主动夹臂之间采用浮动接头连接,能抵消推杆伸缩过程中微小的径向偏移,避免气缸出现憋杆、密封圈过早磨损的问题。整个夹具体的底座采用倾斜式的安装面设计,倾斜角度设置为15度,这个角度是经过多次工位模拟确定的,既方便操作人员上下工件,也能让加工或者检测过程中产生的切屑、灰尘顺着倾斜面自然滑落,不会堆积在铰接转轴的位置影响夹臂转动灵活性。

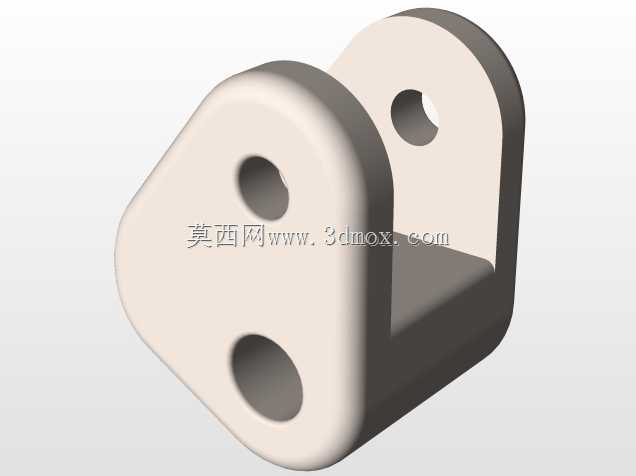

设计过程中最先确定的是夹销的开合行程,针对适配的工件尺寸范围,把单臂的开合行程设定在12毫米,对应的气缸行程选了20毫米,通过铰接点的力臂换算,在0.5MPa的常规工厂气源压力下,夹紧端能输出大概180牛的夹紧力,足够覆盖大部分小型工件的装夹需求,同时也不会因为夹紧力过大导致薄壁工件变形。尺寸边界上,整个工装的整体长宽高控制在180毫米、120毫米、110毫米的范围内,底座上预留了四个M6的安装沉孔,孔位按照60毫米×100毫米的标准间距设置,能直接固定在现有产线的标准铝型材工作台上,不需要额外做转接板,降低现场改造的成本。铰接位置的转轴采用带油槽的不锈钢销轴,配合铜基石墨自润滑衬套,长期往复转动不需要频繁加注润滑油,也不会出现锈死卡滞的问题,衬套与安装孔之间采用过盈配合,销轴两端用卡簧限位,拆装维护的时候只需要用卡簧钳就能拆下销轴更换磨损的夹臂,不需要把整个工装从工作台上拆下来。
结构细节上,两个夹臂的同步性是设计时重点考量的点,没有采用单臂驱动靠工件反力实现对中的形式,而是在底座内部加了一套齿轮同步机构,两个夹臂的尾端都加工出与齿轮啮合的齿条段,气缸推动主动夹臂转动的时候,通过齿轮带动从动夹臂做同步的开合动作,不管工件的初始位置是不是在夹钳中心,夹紧的时候都能自动把工件推到中心位置,重复定位精度能控制在0.02毫米以内,完全满足机加工或者自动检测工位的定位要求。气缸的进出气口预留了调速阀的安装位置,现场调试的时候可以根据实际需要调整夹臂开合的速度,避免开合速度过快撞击工件产生噪音或者磕伤工件表面。夹臂上还预留了传感器的安装位,可以加装磁性开关检测夹臂的开合状态,把信号接入产线的控制系统,实现装夹动作的自动化联锁,只有当夹臂完全夹紧到位之后,设备才会启动下一步的加工或者检测动作,避免因为装夹不到位出现工件飞出或者加工报废的问题。
从建模的细节处理来看,所有的棱边都做了R1到R2的倒角处理,既避免加工完成后锐边割手,也能减少热处理过程中的应力集中问题,所有的配合面都标注了对应的公差要求,铰接孔的公差带选H7,销轴的公差带选h6,属于间隙配合的范畴,既能保证转动灵活,也不会因为间隙过大导致装夹精度下降。气缸安装座的位置做了加强筋设计,因为气缸动作的时候会有一定的冲击载荷,加强筋的厚度设置为8毫米,能有效提升安装座的刚性,避免长期冲击下出现安装座变形导致气缸轴线偏移的问题。整个结构没有采用特殊的定制加工件,除了自润滑衬套和标准气缸、卡簧、紧固件这些标准件之外,其余的结构件都可以采用常规的45号钢铣削加工完成,加工难度低,普通的三轴铣床就能完成所有加工工序,不需要五轴设备或者特殊的加工工艺,后续如果有夹臂磨损的情况,工厂自己的机修班组就能完成备件加工和更换,不需要依赖外部供应商定制,运维成本很低。
