五叶曲面金属螺旋桨结构设计

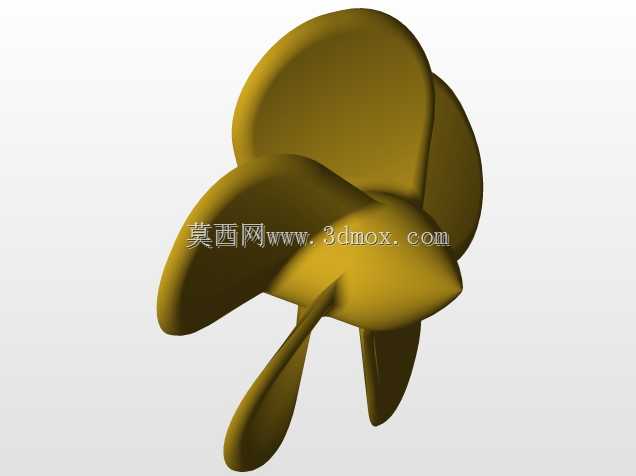

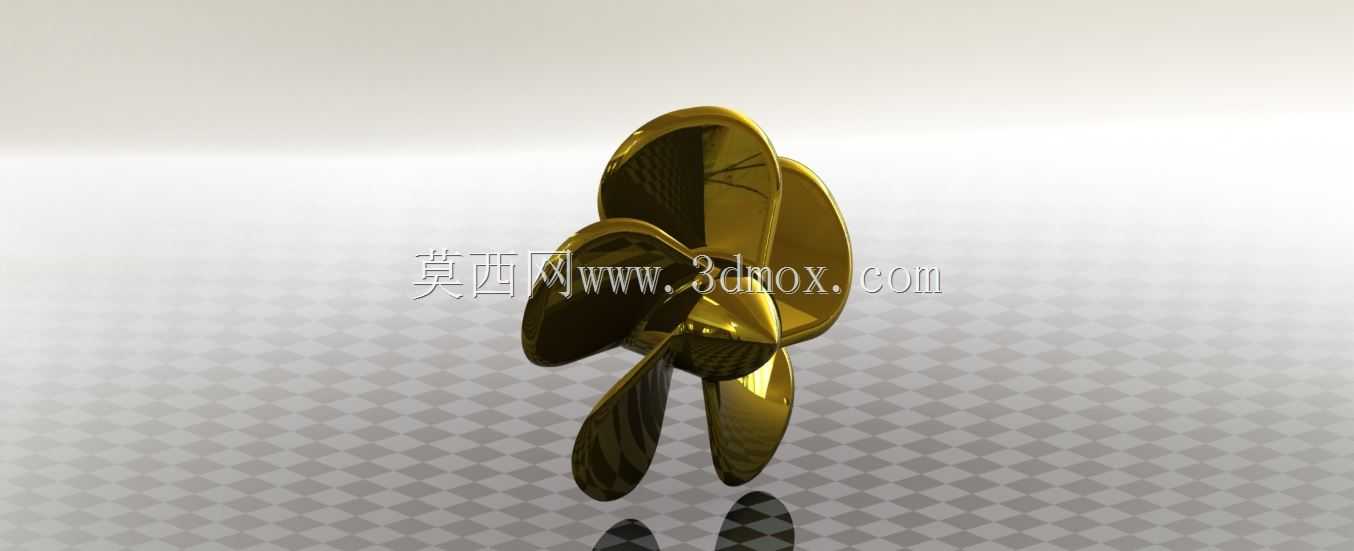

　　在船舶推进、小型水下航行器以及部分流体输送设备的动力端，螺旋桨是直接将轴系旋转扭矩转化为流体推力的核心执行部件，其曲面造型精度直接决定动力转换效率与运行振动水平。这款五叶结构的螺旋桨，在设计阶段优先考虑了中低转速工况下的推力输出平顺性，相比常规三叶、四叶结构，五叶布局能有效降低单叶通过频率带来的脉动载荷，减少轴系承受的交变冲击，适配内河小型作业艇、水下探测机器人这类对运行平稳性有较高要求的场景。从结构细节来看，叶片采用变螺距曲面设计，叶根位置做了加厚过渡处理，与中心桨毂的衔接区域采用大圆角顺滑过渡，避免应力集中导致的叶片疲劳断裂，桨毂中心预留标准锥度安装孔，可直接匹配常规锥面锁紧的传动轴输出端，

　　安装时只需保证锥面贴合度达到85%以上，再配合端面锁紧螺母即可完成固定，无需额外定制连接法兰。叶片的曲面从叶根到叶梢逐步减薄，叶梢边缘做了小圆弧钝化处理，既减少流体切割时的梢涡损失，也能避免安装、转运过程中边缘磕碰造成的型线缺损。实际应用中，这类螺旋桨的适配场景并不局限于水面船舶，在小型轴流风机、潜水搅拌设备的动力端，同结构的螺旋桨也可作为流体推动部件使用，只是根据输送介质的不同，会调整叶片的表面粗糙度与材质适配性，比如用于水体推进时表面粗糙度需控制在Ra1.6以下，降低流体摩擦阻力，用于空气输送时可适当放宽到Ra3.2，兼顾加工成本与运行效率。设计过程中，叶片的型线生成采用了等环量分布原则，

　　沿半径方向每个截面的螺距角根据线速度差异做对应调整，保证不同半径位置的流体流出方向一致，减少径向流动带来的能量损失。桨毂的长度设计参考了轴系安装的配合长度要求，整体长度略大于安装孔直径，保证锥面配合有足够的接触面积，传递扭矩时不会出现打滑松动，桨毂的外圆与叶片根部的衔接曲面做了连续曲率处理，避免流体在桨毂表面形成分离涡，降低整体流阻。安装边界方面，这款螺旋桨的旋转外径可根据配套设备的功率做等比例缩放，缩放过程中需保持叶片截面的相对厚度与螺距比不变，保证动力特性的一致性，安装时需预留足够的叶尖间隙，若安装在导管内，叶尖与导管内壁的间隙需控制在螺旋桨外径的0.5%-1%之间，间隙过大会导致环流损失降低效率，

　　间隙过小则容易在运行振动时出现叶尖碰擦。从功能特性上看，五叶结构的螺旋桨在同等转速下比三叶结构的推力输出更线性，低速航行时的舵效响应更快，在重载工况下不容易出现空泡现象，因为单叶承受的载荷被分摊到五个叶片上，叶背的低压区范围更小，能有效延缓空泡初生，延长螺旋桨的使用寿命。日常运维中，这类整体成型的金属螺旋桨不需要做拆解维护，只需每次使用后清理表面附着的杂物，检查叶片边缘是否有磕碰变形，若出现小范围的型线变形，可通过冷作校正恢复原有曲面，不影响整体使用性能。设计建模阶段，叶片的曲面构建需要先完成不同半径位置的翼型截面绘制，再通过放样命令生成连续曲面，之后对曲面进行曲率分析，保证整个叶片表面没有曲率突变点，最后与桨毂部分做布尔合并，对所有衔接位置做圆角过渡处理，完成整体模型的构建。建模过程中需要特别注意叶根位置的厚度变化梯度，不能出现厚度突变，否则在有限元强度分析时会出现局部应力过高的问题，实际运行中容易在该位置出现断裂失效。
