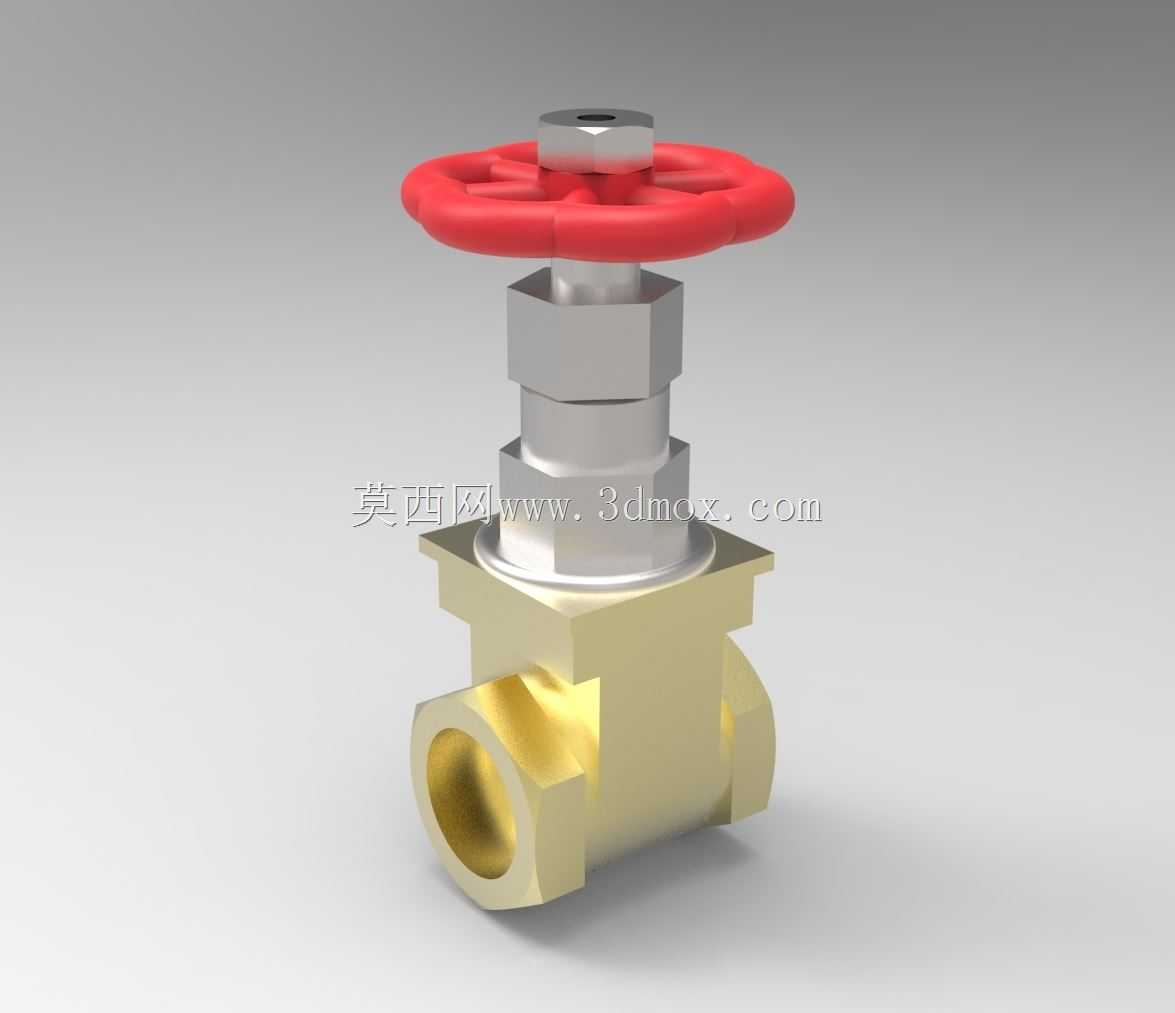

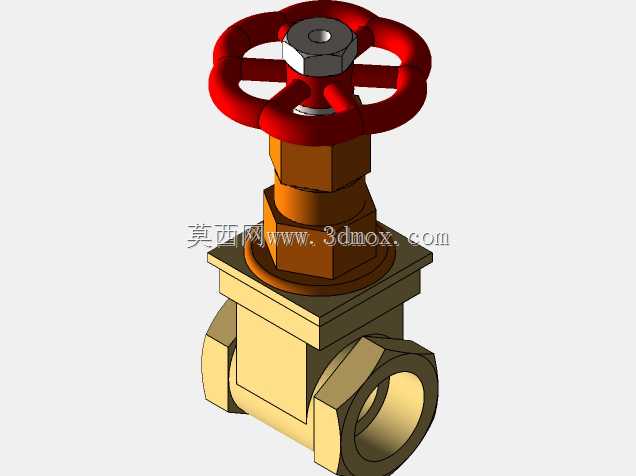

黄铜内螺纹手轮式手动闸阀结构模型

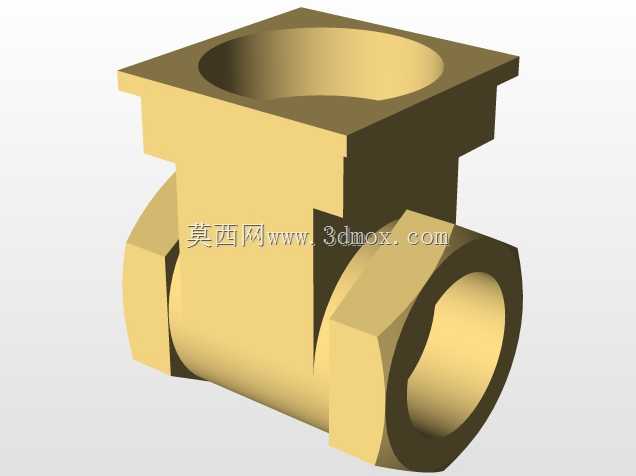

　　在民用给排水、小型暖通管路、低压气动输送系统以及小型实验流体回路中，这类手动闸阀是应用频次极高的通断控制元件，核心作用是通过闸板的垂直升降实现管路介质的完全截断或全开导通，区别于节流类阀门，它在全开状态下流道几乎无额外缩径，介质流经的压力损失极小，适合需要长期保持通断状态、不频繁调节流量的管路节点。从结构设计逻辑来看，这款闸阀采用下进上出的直通式流道布局，阀体选用黄铜材质一体锻压成型，相比铸造阀体材质致密度更高，承压状态下的抗渗漏性能更稳定，同时黄铜本身的耐水腐蚀特性适配多数民用清水、低压无强腐蚀气体的输送场景，两端的内螺纹接口直接匹配常规低压流体管路的外螺纹管件，安装时无需额外焊接法兰，仅需生料带做螺纹密封即可完成固定，

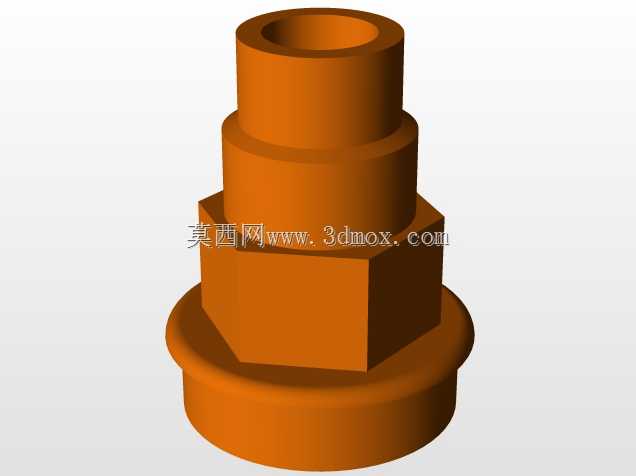

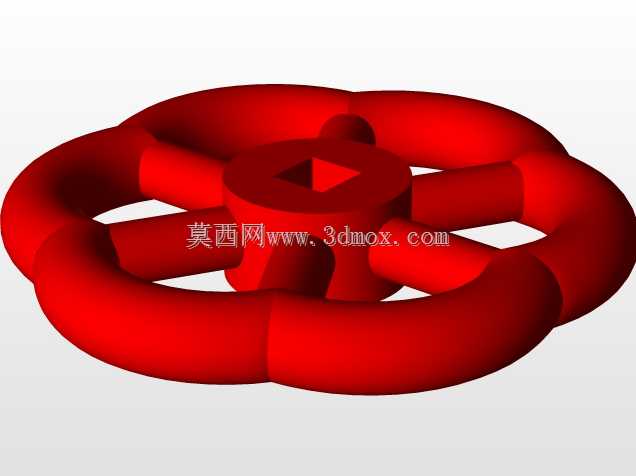

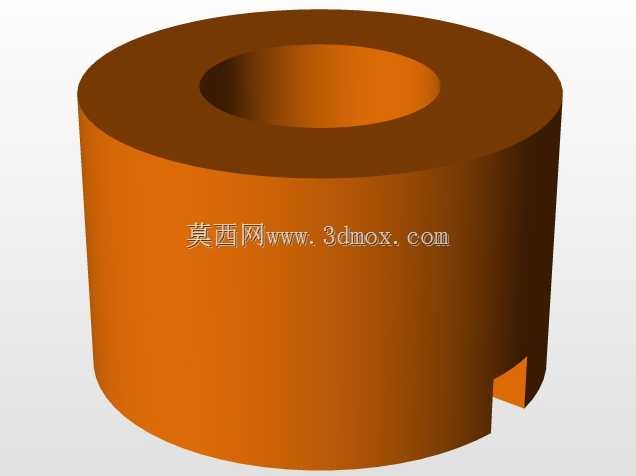

　　大幅降低现场安装的操作门槛。上部的驱动结构采用红色酚醛塑料手轮，手轮轮缘做了圆弧凸起的防滑结构，操作人员徒手操作时无需额外工具即可施加足够的转动力矩，手轮中心的六角锁紧螺母将手轮与阀杆做周向固定，避免操作过程中手轮与阀杆出现相对滑转。阀杆与阀体之间采用多层填料密封结构，通过上部的六角压紧螺母调节填料的压缩量，当阀杆长期使用出现微量渗漏时，无需拆解整个阀门，仅需适度拧紧压紧螺母即可补偿填料的磨损量，延长阀门的整体使用寿命。闸板部分采用平行式密封结构，阀杆升降过程中带动闸板沿阀体内的导向槽做垂直直线运动，完全避免闸板在启闭过程中出现偏磨，密封面的贴合精度在装配阶段通过配研保证，全开状态下闸板完全收进阀盖上部的腔体内，

　　不会对流道内的介质流动造成遮挡，这也是它相比截止阀流阻更低的核心原因。从安装边界来看，这款闸阀的整体轴向尺寸紧凑，手轮的最大旋转外径小于同通径的法兰式闸阀，安装时仅需在手轮上部预留出不小于手轮半径的操作空间，即可满足日常启闭操作的空间需求，阀体下部的流道中心线与安装基面保持平行，水平或垂直管路安装都不会影响闸板的正常动作，不会因为安装姿态问题导致闸板卡滞、密封面偏载渗漏。在实际选型应用中，这类闸阀通常被布置在管路的支路入口、设备前端的检修截断点，比如小型换热设备的进水端、家用供水系统的支路控制、小型空压机的输气管路节点，日常维护时仅需关闭对应节点的闸阀即可断开局部回路，无需关停整个系统的介质供给。

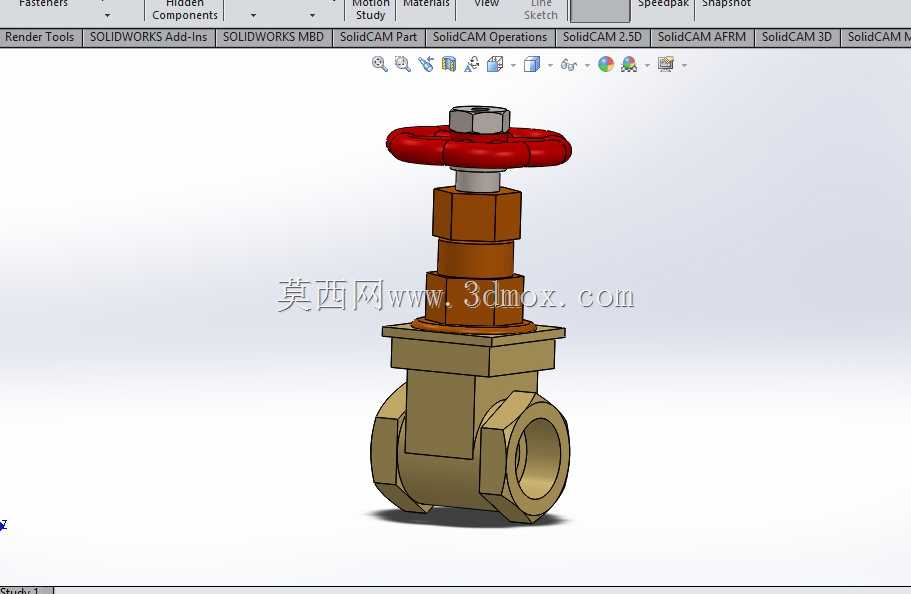

　　建模过程中需要重点关注几个配合尺寸的公差匹配：阀杆与填料压盖的间隙需要控制在合理范围，间隙过大会导致填料受压后被挤出，间隙过小则会增大阀杆升降的摩擦阻力；阀体两端内螺纹的同轴度需要严格保证，避免安装后管路出现额外的装配应力；闸板与阀体内导向槽的配合间隙既要保证闸板升降顺畅无卡滞，又要避免间隙过大导致闸板倾斜，影响密封面的贴合效果。手轮的轮辐结构做了等距分布的加强设计，在施加额定启闭力矩时不会出现轮辐断裂的情况，红色的外观配色也能在复杂管路布局中快速识别手动操作点，方便现场运维人员快速找到对应控制节点。
