槽轮间歇传动机构结构设计

　　这套间歇传动构件的核心是典型的外槽轮间歇传动结构，也就是常说的马尔他机构，在多工位自动化设备里应用极广，从轻工包装线的转位送料、机床的刀架转位，到印刷设备的步进输纸、灌装生产线的工位切换，都能看到这类结构的身影，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，实现工位间的精准步进与停留，满足工序动作需要的静止加工、上料、检测等时间窗口。

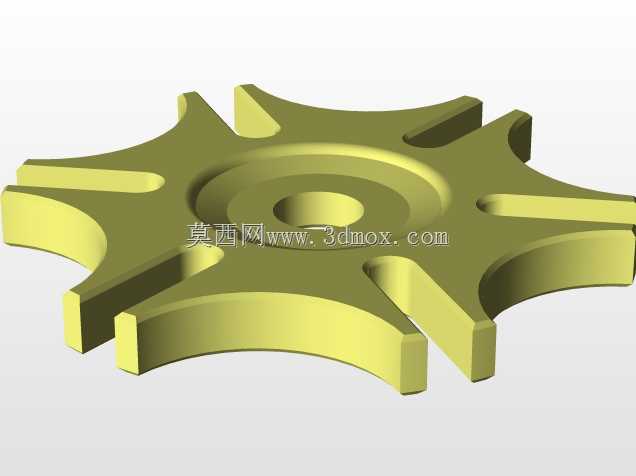

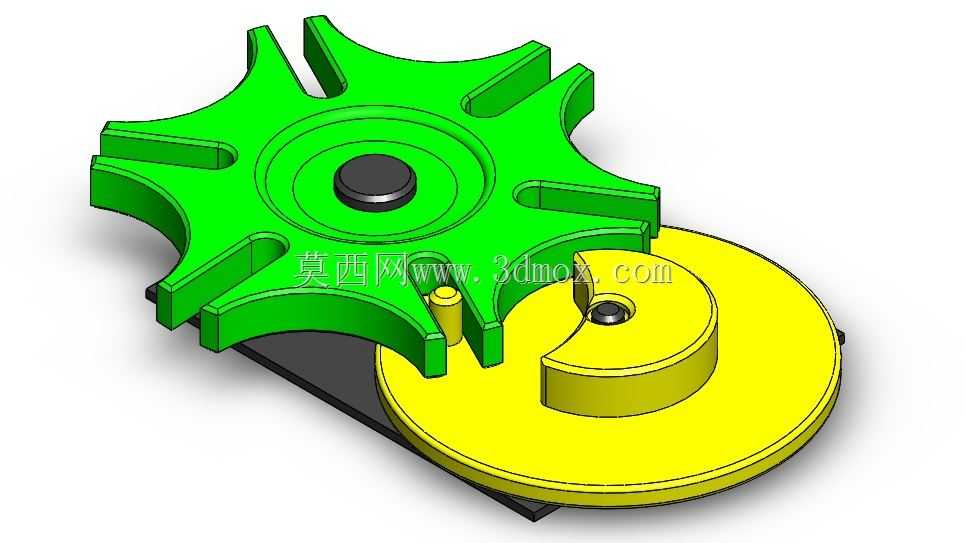

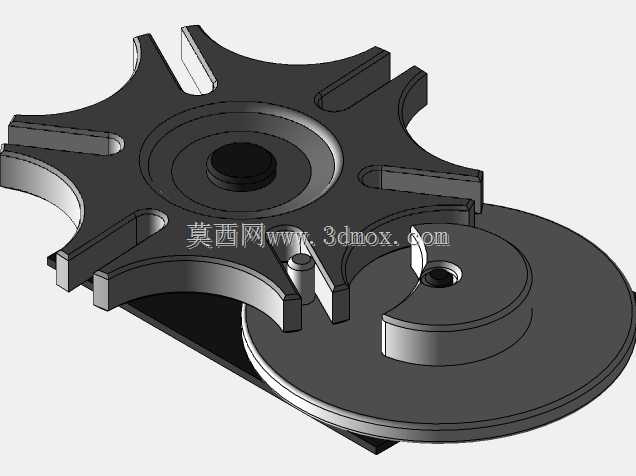

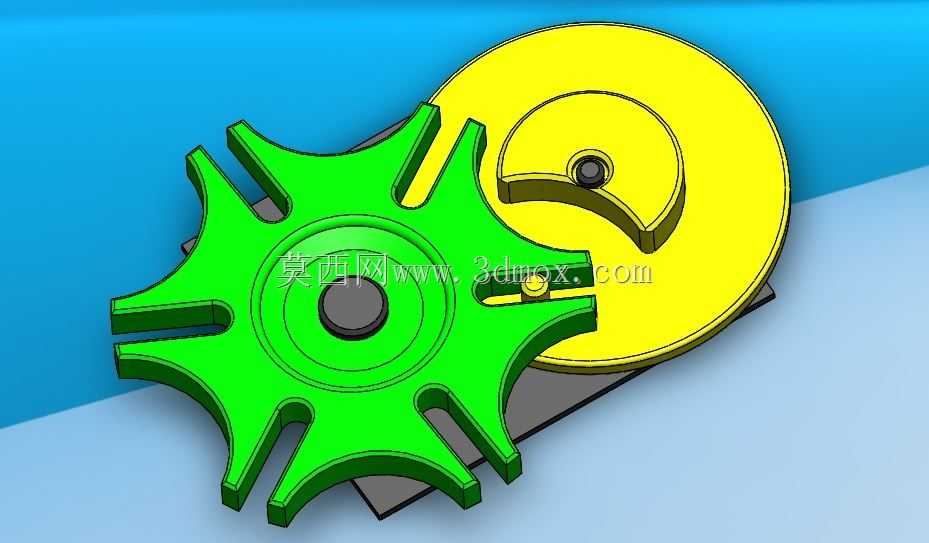

　　从结构功能来看，主动侧的带锁止弧拨盘是动力输入构件，拨盘上的圆柱销是驱动槽轮转动的核心传力件，锁止弧的作用是在圆柱销脱离槽轮径向槽的阶段，卡住槽轮的外圆弧面，避免槽轮在静止阶段因为惯性或者负载扰动出现窜动，保证工位停留时的位置精度。从动侧的六槽外槽轮是动力输出构件，六个均匀分布的径向槽对应六个工位的转位行程，每一次拨盘转动一圈，圆柱销进入径向槽拨动槽轮转动60度，之后圆柱销脱离槽轮，锁止弧进入配合状态，槽轮保持静止，直到下一次圆柱销再次进入相邻的径向槽，完成下一次转位动作，这种单销六槽的结构，动停比为1:5，也就是一个运动周期里，转动时间占六分之一，静止时间占六分之五，适配需要较长工位停留时间的多工位加工场景。

　　设计这类结构的时候，首先要确定槽数和圆柱销数量的匹配关系，槽数越少，槽轮转动时的角加速度越大，启动和停止阶段的冲击就越明显，六槽结构的角加速度变化相对平缓，运行冲击比四槽结构小很多，适合中低速的转位场景，同时槽轮的径向槽深度、槽口的圆角处理都需要严格匹配圆柱销的直径，既要保证圆柱销能顺畅进入和脱离径向槽，避免卡滞，也要减少销和槽侧壁的接触应力，降低长期运行的磨损。拨盘上的锁止弧半径需要和槽轮的外圆半径做间隙配合，间隙控制在0.02到0.05毫米之间，间隙过大会导致锁止阶段槽轮存在游动间隙，工位定位精度不足，间隙过小则会出现锁止弧和槽轮外圆的摩擦卡滞，增加传动阻力。

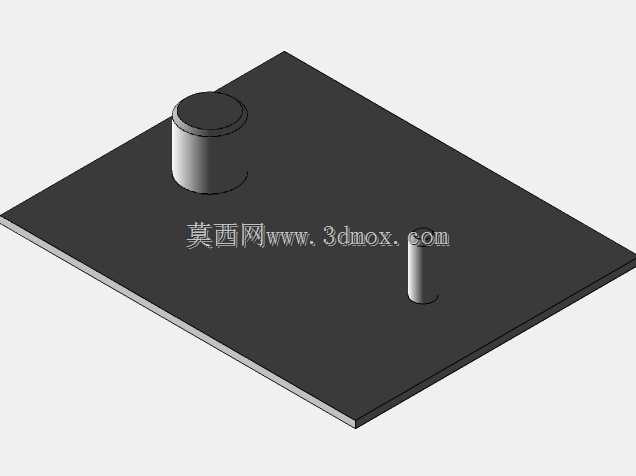

　　安装边界方面，这套机构的两个回转中心的中心距是核心安装尺寸，直接决定了槽轮和拨盘的配合精度，中心距偏差过大会导致圆柱销进入径向槽时的切入角度异常，轻则加剧磨损，重则出现机构卡死的情况。槽轮的输出轴端需要预留和负载转台、工位转盘连接的安装接口，通常采用平键连接加轴端锁紧的结构，保证扭矩传递的可靠性，拨盘的输入轴端需要和驱动电机、减速机构的输出轴连接，安装时要保证两个轴的平行度偏差在允许范围内，避免出现偏载导致的轴承磨损加剧。整体机构的外形轮廓以两个回转件的最大回转半径为边界，槽轮的最大外径决定了机构的横向安装空间，拨盘加上圆柱销的最大回转半径决定了纵向的安装空间，安装时需要在两个回转件的外围预留足够的安全间隙，避免和设备内的其他走线、构件发生运动干涉。

　　实际应用中，这类槽轮机构相比凸轮间歇分割器结构更简单，加工成本更低，维护难度小，适合中低速、轻载的间歇转位场景，设计时需要重点关注圆柱销和槽的接触疲劳强度，通常会对圆柱销做淬火处理提升表面硬度，槽轮的槽口位置做表面强化，减少长期运行的磨损量，同时在两个回转副位置配置合适的轴承，降低转动阻力，提升机构的运行寿命。锁止弧的配合面需要做光滑处理，避免锁止阶段出现摩擦异响或者卡滞，在高速应用场景下还需要对槽轮做动平衡处理，减少转动阶段的振动，保证转位的平稳性。
