剪式车载起重支撑装置结构设计

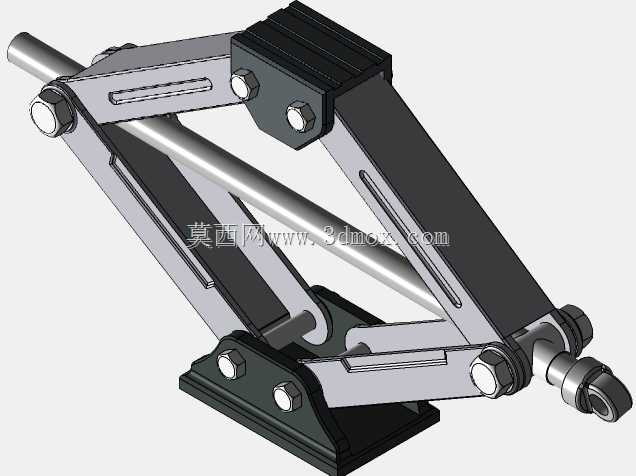

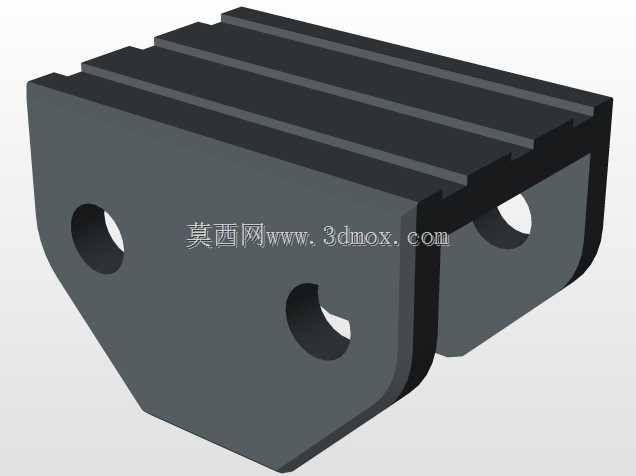

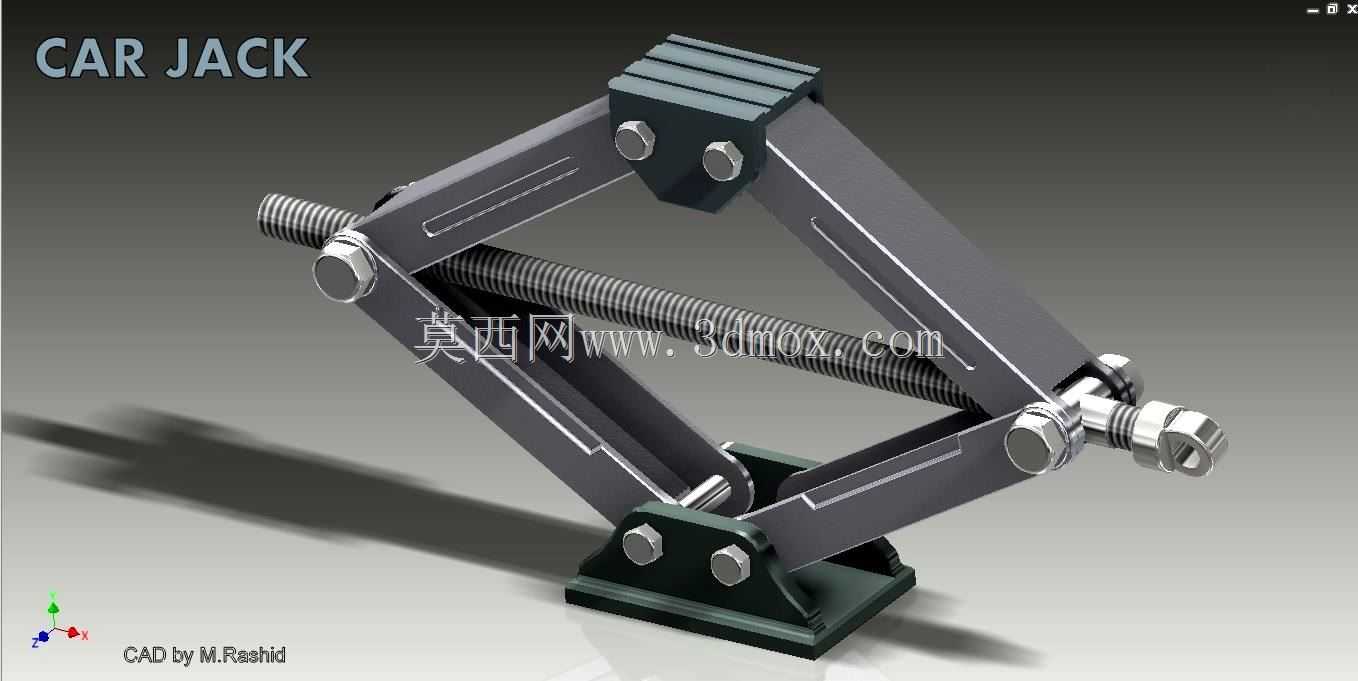

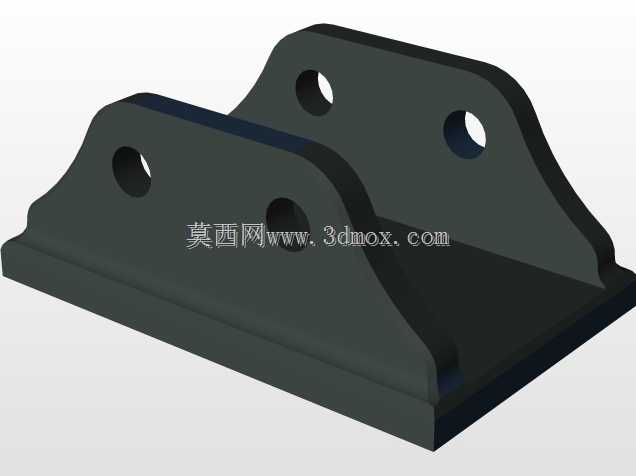

　　日常车辆维保场景里，更换备胎、底盘检修作业都离不开这类剪式顶升装置，它是私家车辆随车工具包内的标配部件，也常出现在小型汽修门店的应急作业工位上，适配多数家用轿车、小型SUV的底盘顶升需求，不需要外接动力源，纯机械传动的结构让它在无供电、无液压源的户外场景也能可靠使用。从结构逻辑来看，这套剪式机构采用对称铰接的连杆布局，上下支撑面分别做了防滑齿形结构与加宽底座设计，顶部的齿形槽可以卡入车辆底盘指定的顶升支撑位，避免作业过程中出现支撑滑移，底部加宽的承压底座能分散顶升时的地面压强，在非硬化的松软路面作业时，可搭配垫木进一步降低接地比压，防止装置下陷引发安全风险。核心的传动部分采用梯形丝杠副传递动力，转动端部的铰接摇臂接口时，

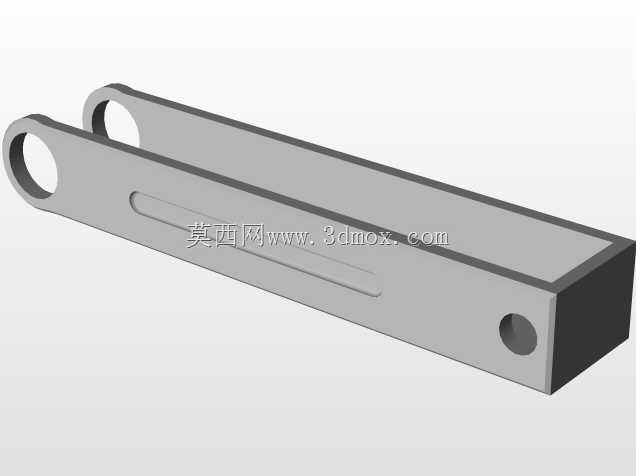

　　丝杠旋转带动两侧铰接点同步收拢或张开，将丝杠的旋转运动转化为剪臂的垂直顶升动作，梯形丝杠具备自锁特性，当顶升到达指定高度停止转动时，丝杠副可以自动锁止当前位置，不会因为负载作用出现自动回落，不需要额外加装锁止机构就能保障作业过程的支撑稳定性，这也是纯机械剪式顶升装置相比液压类装置的核心优势，不存在液压油泄漏、密封圈老化失效导致的回落风险，长期存放也不会出现性能衰减。设计这套结构时，首先要匹配目标车型的底盘顶升高度区间，最低收拢高度要能顺利伸入车辆底盘的预留支撑位下方，最大顶升高度要满足轮胎完全脱离地面的作业需求，剪臂的板材厚度、铰接销轴的直径需要根据额定顶升负载做强度校核，铰接位置的衬套要预留足够的耐磨余量，

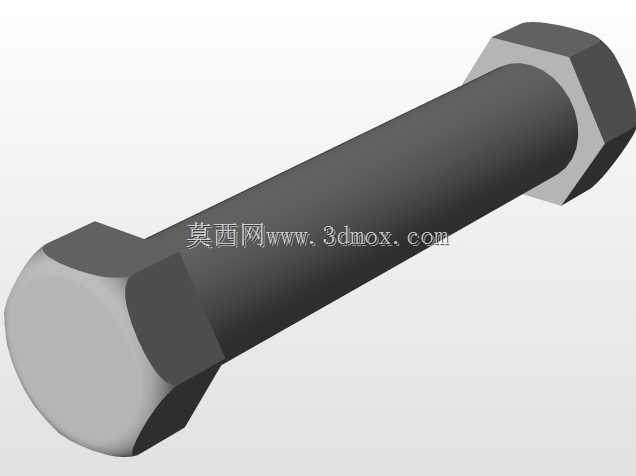

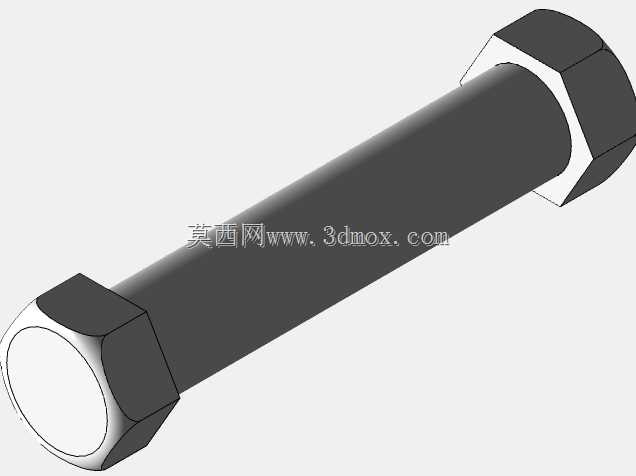

　　避免反复使用后出现铰接间隙过大导致的顶升晃动。实际使用过程中，该装置的操作力经过传动比优化，普通成年使用者搭配随车摇臂，不需要施加过大的转动力矩就能将车辆顶升到作业高度，整体收拢后体积扁平，可以放入车辆后备箱的工具槽内，不会占用过多储物空间。从安装边界来看，顶部支撑块的宽度要适配车辆底盘支撑边的宽度，不能过宽卡入底盘护板区域，也不能过窄导致支撑应力集中损伤底盘结构，底座的长宽尺寸要兼顾收纳体积与地面承压稳定性，丝杠的有效行程要和剪臂的开合角度做匹配，避免行程超限导致剪臂过位卡死。整套结构没有复杂的异形零件，所有连杆、销轴、支撑块都采用常规机械加工工艺即可生产，铰接孔的位置度公差是加工过程中的核心管控项，若两侧铰接孔同轴度偏差过大，

　　会导致丝杠转动卡滞，顶升过程中出现两侧剪臂不同步的问题，组装时需要在铰接位置涂抹润滑脂，降低转动摩擦阻力，同时隔绝水汽防止铰接位置锈蚀。在应急救援场景中，这类纯机械顶升装置的环境适应性更强，高低温环境下都能正常使用，不会像液压装置在低温环境下出现液压油黏度上升导致操作力骤增的问题，也不会因为长期倾斜存放出现液压油腔进气导致的顶升无力问题，结构的可靠性经过了数十年的车载应用验证，是小型顶升作业场景下性价比极高的机械解决方案。
