蜗轮蜗杆对夹式蝶阀结构设计

项目分类:阀门 发布时间:2022-02-22 ID:559066
  • 蜗轮蜗杆对夹式蝶阀结构设计

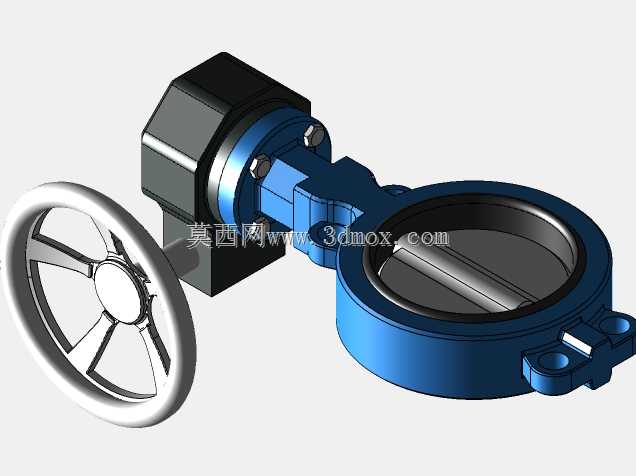

  这款对夹式蜗轮蝶阀的结构设计,首先要匹配工业管路系统中常见的中低压工况安装需求,对夹式的安装形式本身就决定了它的安装边界——阀体本身不带法兰,依靠管路两端的配对法兰夹持固定,因此阀体的轴向厚度是设计时首先要卡控的尺寸,过厚会导致法兰螺栓长度不足无法紧固,过薄则会在夹持受力时出现阀体变形,影响密封面的贴合精度。从结构上看,驱动端采用蜗轮蜗杆减速机构搭配手轮操作,相比手柄式蝶阀,这种结构能在大口径或者较高压力工况下大幅降低操作力矩,操作人员无需借助加力杆就能完成启闭动作,同时蜗轮副自带的自锁特性可以避免阀板受介质冲击出现自行回转的问题,能稳定维持在任意开度位置,这一点在需要调节流量的工况下尤为重要。

  设计过程中,阀板的回转中心与阀体密封面的同轴度是核心控制项,这款蝶阀的阀板采用中线型结构,也就是阀板回转中心与阀体通道轴线、密封面中心重合,这种结构的优势在于启闭过程中阀板与密封座的摩擦行程短,启闭力矩小,密封件的磨损速率更低,适合水、油品、弱腐蚀性气体等常规介质的截断与调节场景。阀体两侧的定位凸耳是安装时的关键定位结构,凸耳上的螺栓孔位置需要严格匹配对应压力等级的法兰螺栓孔距,安装时可以先穿入定位螺栓将阀体固定在两法兰之间,再依次紧固其余螺栓,避免阀体在夹持过程中出现偏移导致密封失效。

  蜗轮驱动头的安装位置与阀杆的连接采用方榫配合结构,这种连接形式加工简单,传动过程中无间隙,能精准传递操作扭矩,驱动头与阀体的连接支架设置了加强筋结构,因为在大口径阀门操作时,手轮施加的径向力会对连接部位产生弯矩,加强筋可以提升支架的刚性,避免长期操作后支架出现变形导致阀杆卡涩。手轮的轮辐采用三辐条结构,在保证握持强度的前提下尽可能降低自重,轮缘做了圆弧过渡处理,操作人员长时间操作也不会出现硌手的问题。

  从实际应用场景来看,这类蝶阀广泛应用在给排水管网、暖通空调循环水系统、一般化工介质输送管路中,相比同口径的闸阀、截止阀,它的结构长度更短,整体重量更轻,安装时占用的管路空间更小,尤其适合在管路排布紧凑的车间管廊、设备夹层内安装使用。设计时阀杆与阀体的配合部位设置了轴套,轴套采用自润滑材质,一方面可以降低阀杆转动时的摩擦阻力,另一方面可以避免阀杆与阀体直接接触出现电化学腐蚀,提升阀门的整体使用寿命。密封座采用嵌入式安装在阀体内壁的结构,更换密封件时无需将整个阀门从管路上拆下,只需要将阀板转到全开位置,就能取出旧密封座更换新件,大幅降低了后期维护的工作量。

  在尺寸链核算阶段,需要重点控制阀板全开时的通道通径,要保证阀板在全开状态下不会过度缩径,避免介质流经时产生过大的压损,这就要求阀板的厚度在满足强度要求的前提下尽可能做薄,同时阀板边缘做流线型过渡,减少介质流动时的紊流与阻力。阀体底部的两个定位凸台是安装时的支撑结构,当阀门在水平管路上立式安装时,这两个凸台可以搭设在管道支架上,承担阀门的部分自重,避免连接螺栓长期受剪切力出现断裂风险。另外,蜗轮驱动头的顶部设置了开度指示标识,操作人员可以直观看到当前阀板的开度位置,在需要调节流量的工况下,能快速调整到目标开度,无需额外加装开度反馈装置。

  整个模型的结构细节完全按照实际加工装配逻辑搭建,各个零件之间的配合间隙都预留了合理的公差范围,比如阀杆与轴套的间隙控制在0.1-0.2mm之间,既保证转动灵活,又不会出现过大的窜动量;蜗轮与蜗杆的啮合间隙控制在合理范围,避免操作时出现空程。阀体的外轮廓做了圆弧过渡处理,没有尖锐的棱角,一方面是铸造工艺的要求,避免铸造时出现应力集中导致铸件开裂,另一方面也能避免安装维护时划伤操作人员。
