机加工固定式台虎钳结构三维设计

　　在常规机加工、钳工装配、小型工件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这套固定式台虎钳的结构设计完全围绕工位实际夹持需求展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性、操作便捷性与安装可靠性。从实际使用场景来看，这类台虎钳多固定在钳工台、铣床辅助工作台、小型钻床工作台的台面上，承担小型金属件、非金属件的锉削、錾切、钻孔攻丝、零件拆装修配时的夹持固定作业，是一线操作工人最常接触的工装之一。

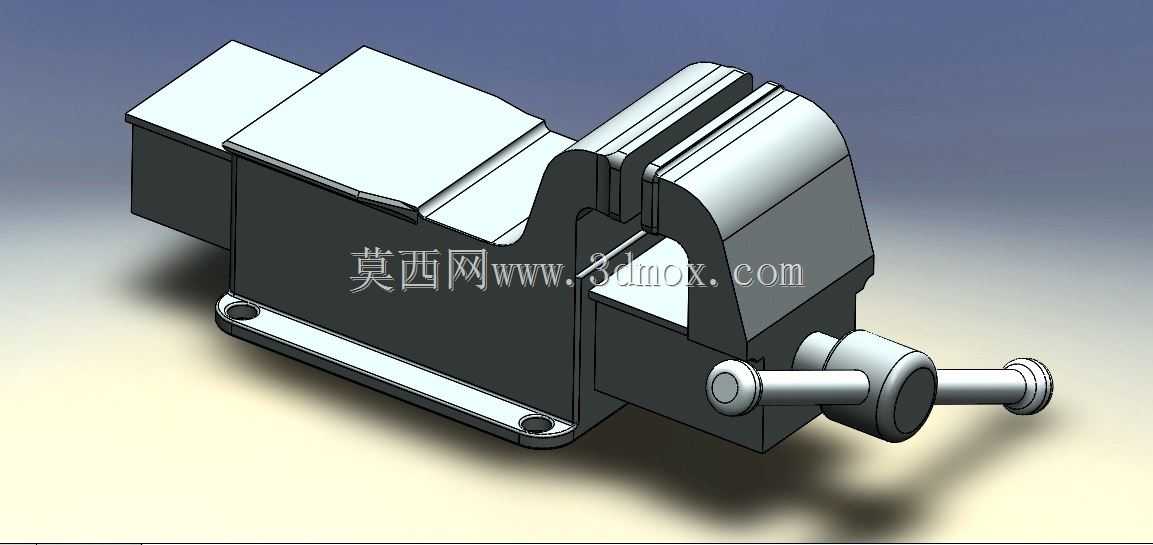

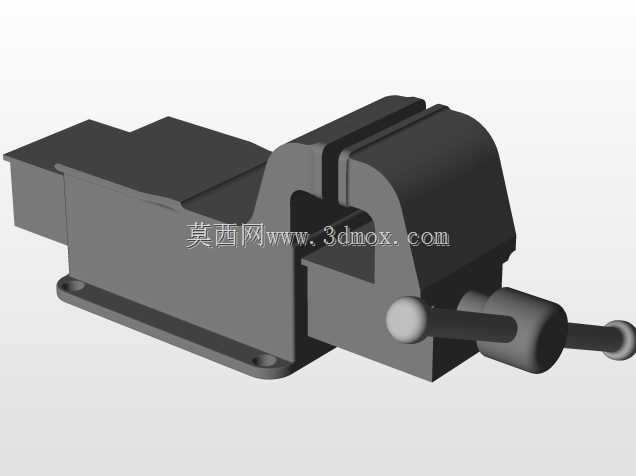

　　整套结构的核心功能是通过丝杠副的螺旋传动，将手轮输入的旋转扭矩转化为活动钳身的直线进给运动，配合固定钳身的夹持面，对工件施加均匀的夹紧力，避免加工过程中工件出现位移、翘曲甚至飞出的安全隐患。设计过程中首先明确了夹持作业的核心受力路径：夹紧力通过活动钳口、固定钳口传递到钳身主体，再通过底部的安装座将载荷分散到工作台面，因此钳身主体采用了箱型加厚结构，在丝杠安装孔、钳口安装面、底座安装孔这几个应力集中的位置都做了局部加厚处理，避免长期受交变夹紧力后出现结构开裂、变形的问题。

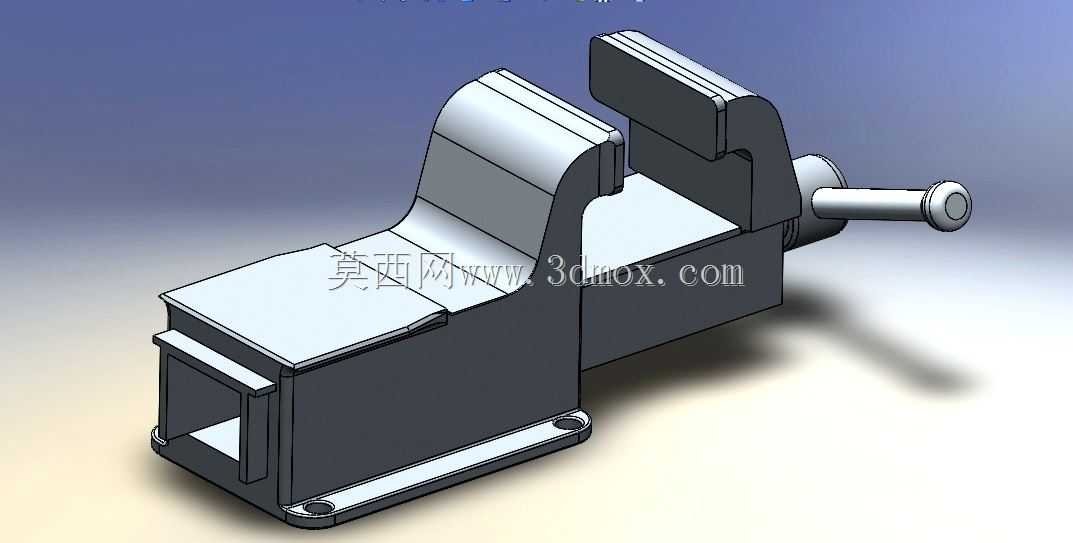

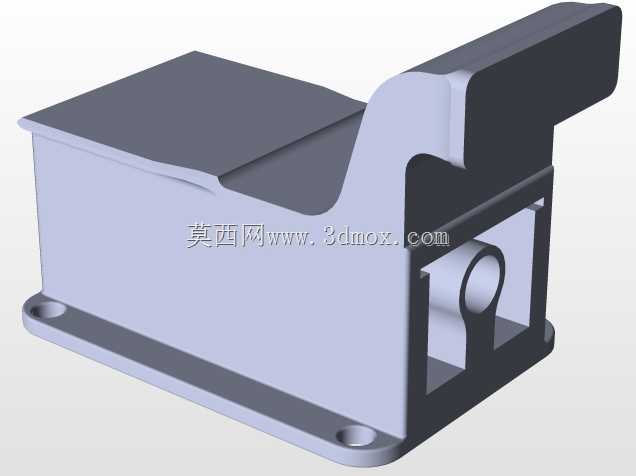

　　从安装边界来看，底座采用了一体化的法兰式安装结构，预留了两个沉头安装孔，孔位间距适配常规钳工台的预留安装槽尺寸，安装时可以通过T型螺栓或者膨胀螺栓直接固定在台面上，沉头结构可以保证螺栓头部完全沉入底座平面，不会突出底座表面影响钳身的滑动行程，也避免螺栓头部堆积切屑、油污造成的清洁难题。钳身的整体宽度控制在适配常规工位操作的范围，活动钳身的最大开口量可以覆盖绝大多数小型零件的夹持需求，钳口高度的设计兼顾了不同厚度工件的夹持，既可以夹持薄片状的钣金件，也可以夹持一定高度的块状零件，不会因为钳口高度不足导致工件夹持不稳。

　　钳口部分采用了可更换的结构设计，钳口板通过沉头螺钉固定在钳身的安装面上，夹持面加工有交叉的防滑齿纹，齿纹的角度和深度经过反复校核，既可以保证足够的夹持摩擦力，避免工件受切削力时打滑，又不会在软质工件表面留下过深的压痕，当齿纹磨损后可以直接拆下更换钳口板，不需要整体更换钳身，大幅降低了后期的维护成本。丝杠传动部分采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，承载能力更强，长期使用下的磨损量更小，丝杠的端部设置了限位结构，避免操作时手轮旋转过度导致活动钳身从钳身导轨上脱出，丝杠与活动钳身的连接位置采用了间隙配合的铰接结构，可以补偿小范围的装配误差，保证活动钳身滑动顺畅，不会出现卡滞。

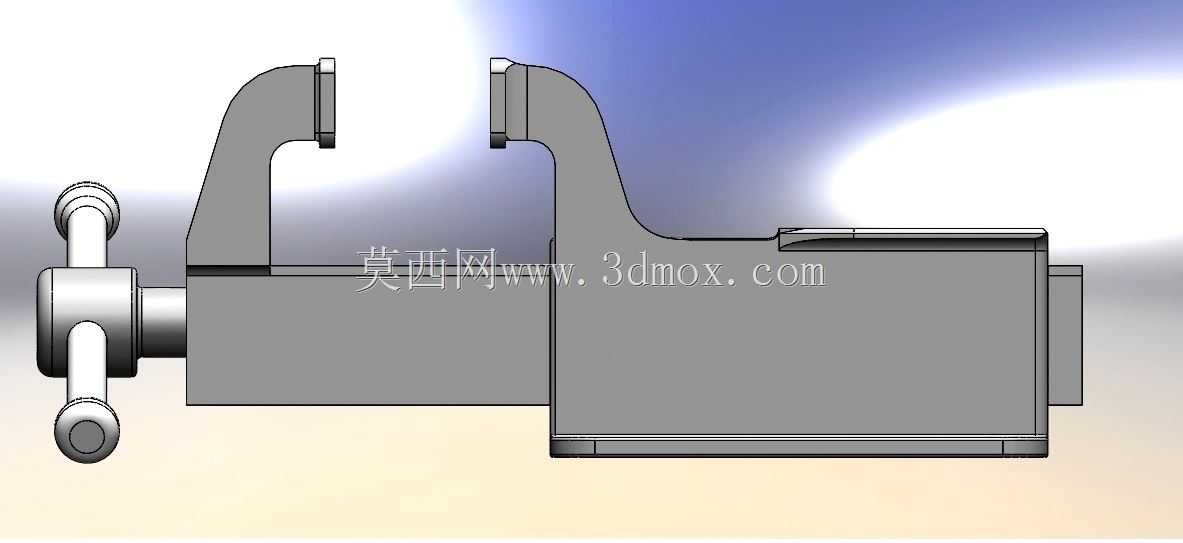

　　活动钳身与固定钳身的配合采用了燕尾槽导轨结构，导轨面的配合间隙可以通过侧面的调节镶条进行调整，长期使用出现导轨磨损后，只需要调整镶条的压紧螺钉就可以恢复配合精度，不需要对导轨面进行刮研修复，降低了日常维护的难度。手轮部分采用了摇臂式结构，端部设置了防滑的转动手柄，操作时可以单手转动手轮快速调整钳口开口大小，接近工件夹紧位置时可以通过双手施加更大的扭矩，保证足够的夹紧力，手柄的转动部分采用了间隙配合，旋转时不会磨手，适配长时间操作的使用需求。

　　在细节设计上，钳身的所有棱边都做了小圆角倒角处理，避免操作时尖锐棱边划伤操作人员，底座的平面度、钳口安装面与导轨的垂直度、活动钳身滑动方向与固定钳口面的平行度都在建模时做了公差约束，保证加工装配后钳口的夹持面可以完全贴合工件表面，不会出现夹持时工件上翘、偏斜的问题。固定钳身的后部预留了一定的平面空间，可以临时放置小型的操作工具，比如锉刀、丝锥扳手等，方便操作人员随手取用，钳身底部的导轨面设计了排屑缺口，加工产生的金属切屑、灰尘可以通过缺口直接落到工作台面上，不会堆积在导轨缝隙里造成滑动卡滞。

　　这套结构的设计完全贴合一线加工工位的实际使用需求，没有追求花哨的多功能结构，所有特征都围绕可靠夹持、便捷操作、易维护这几个核心需求展开，建模过程中对所有配合面都做了干涉检查，保证活动钳身在全行程范围内都不会出现运动干涉，各个连接位置的紧固件尺寸都符合通用五金件的标准规格，加工时可以直接采购标准件进行装配，不需要定制特殊规格的紧固件，进一步降低了生产制造成本。对于结构设计从业者来说，这套台虎钳的建模过程可以充分练习螺旋传动副、导轨配合结构、安装法兰结构的设计逻辑，理解工装夹具设计中“功能优先、可靠性优先”的核心原则，避免过度设计带来的成本浪费与可靠性下降问题。在实际选型适配时，只需要根据工位的最大夹持工件尺寸，对应调整钳身开口量、钳口宽度的参数，就可以衍生出适配不同作业场景的台虎钳产品，结构的通用性极强。
