喷气发动机内部流场仿真分析结构

　　在航空动力系统的研发验证环节，流场特性的模拟分析是支撑结构优化、性能迭代的核心环节，这套喷气发动机流场仿真结构，正是面向航空发动机前期方案验证阶段的分析载体，可直接对接动力系统研发中的气流组织验证、推力特性预判、内部流阻核算等实际工程场景。从实际工程用途来看，这类流场模拟结构并非直接用于生产加工的实体零件模型，而是服务于发动机方案设计阶段的虚拟验证环节：在发动机初步构型确定后，通过流场仿真可以提前预判进气道、压气机段、燃烧室段、尾喷管段的气流流速分布、压力梯度变化，避免后续实体样机试制阶段出现气流分离、局部流阻过大、推力输出不达预期等问题，大幅缩短动力系统的研发周期，减少实体试验的投入成本。从功能特性来看，

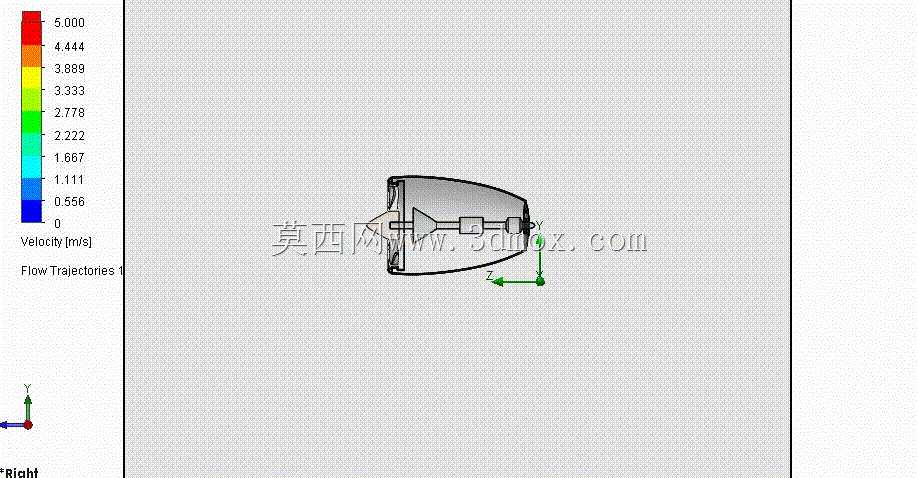

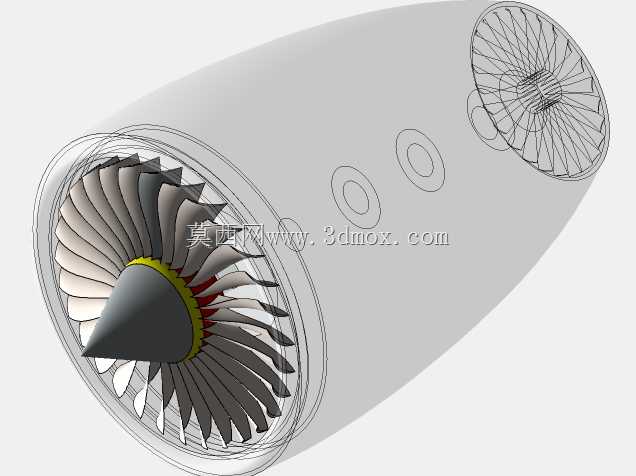

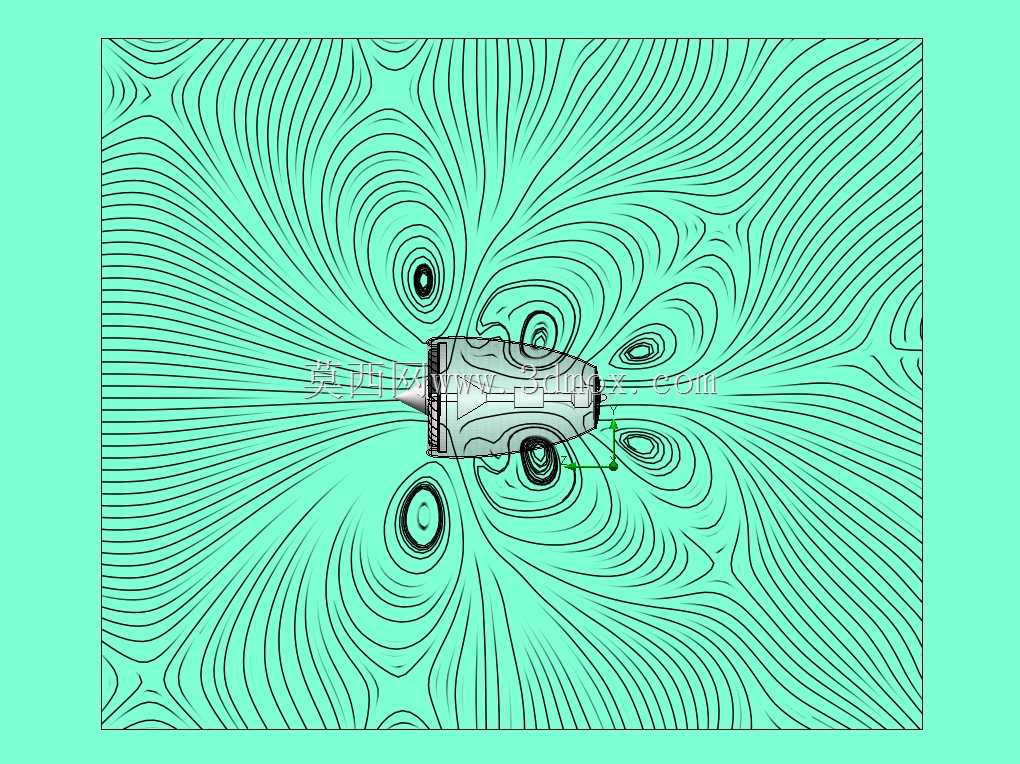

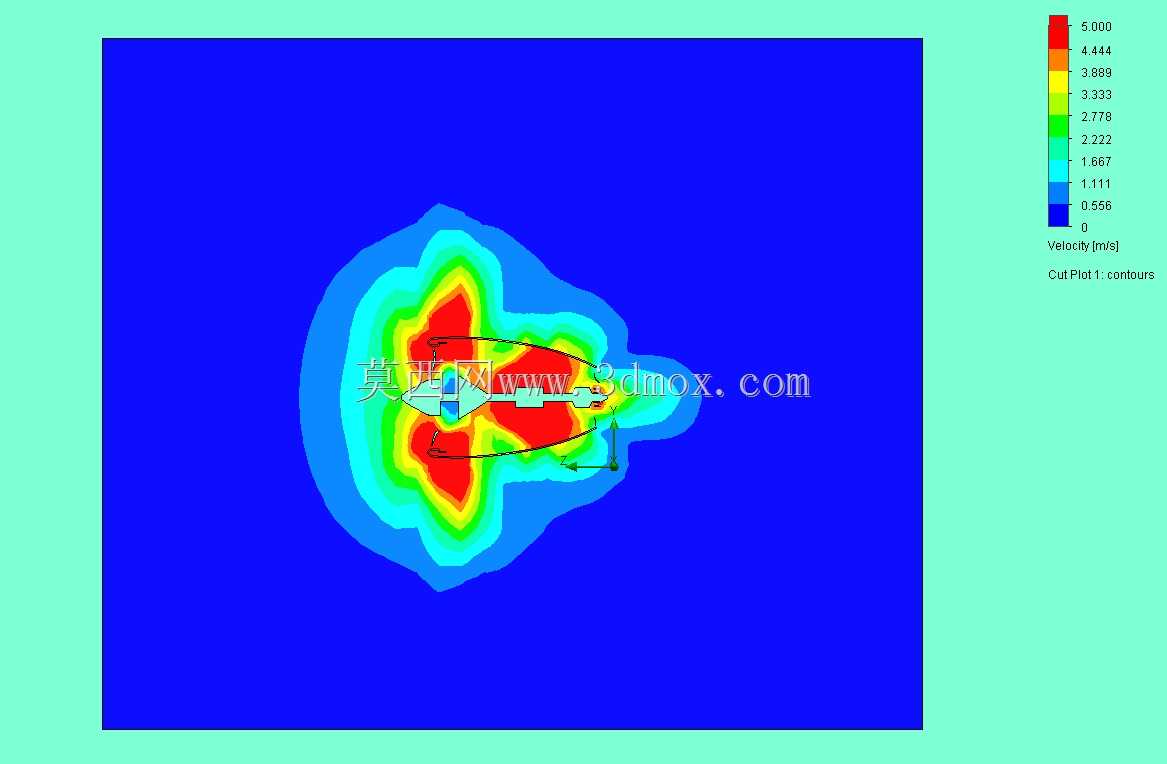

　　这套仿真结构完整还原了喷气发动机从进气捕获到尾流喷出的全流道边界，覆盖了进气整流段、核心机通流段、尾喷管收缩段的全部流场域，仿真设置中尽可能贴合理想工况下的气流输入条件，可直观呈现不同截面位置的气流速度分布规律，左侧的速度标尺可对应读取不同区域的气流流速数值，帮助设计人员快速识别流道内的低速滞止区、高速射流区的分布位置，为流道型线的调整提供量化参考。在设计思路上，这套流场模拟结构没有过度纠结于核心机内部叶片、燃烧室构件的细节建模，而是优先保证流道外轮廓的几何准确性，因为在初步方案验证阶段，流道的整体型线是决定通流特性的核心因素，过早加入细小构件特征反而会提升仿真计算的网格量，拉长计算周期，这种抓核心边界、简化非关键细节的建模思路，

　　完全匹配工程研发中“先验证整体方案、再细化局部结构”的常规流程，能够在方案初期快速给出流场特性的定性与初步定量结果，支撑设计团队快速判断整体构型的可行性。从安装边界与尺寸适配的角度来看，这套流场模型的坐标系设置完全对齐航空动力系统仿真的通用规范，Z轴指向发动机轴向进气方向，Y轴为竖直径向方向，可直接对接常规流体仿真软件的坐标系设置，无需额外调整坐标方向即可完成边界条件的加载；流场域的外边界预留了足够的远场计算空间，进气侧的远场边界延伸至进气口前方足够距离，避免边界设置过近导致进气气流模拟失真，尾喷管侧的流场域也延伸至喷口后方足够长度，可完整呈现尾喷流的发展过程，保证仿真结果能够准确反映发动机实际工作时的流场状态。在实际工程应用中，

　　这类流场模拟结构还可拓展用于不同工况下的性能对比，比如调整进气马赫数、改变尾喷管收缩角度后，可通过同一套基础模型快速完成多工况的仿真计算，对比不同参数下的推力变化、流阻损失，为发动机的工况适配设计提供数据支撑；对于从事航空动力相关设计的人员来说，这类模型也可作为流场仿真的入门练习载体，帮助理解喷气发动机的通流逻辑，掌握内流场仿真的边界设置、结果后处理的基本方法，熟悉从几何建模到仿真计算再到结果分析的完整流程。需要注意的是，这类理想工况下的流场模拟结果，主要用于方案阶段的趋势判断，后续进入详细设计阶段后，还需要结合核心机叶片、燃烧室喷油结构等细节构件，进一步开展更精细化的仿真验证，同时配合实体风洞试验、台架试验的数据对仿真模型进行校准，才能最终支撑发动机的定型生产，但在方案初期的快速验证环节，这类聚焦整体流道的模拟结构，已经能够满足大部分的方案筛选需求，帮助设计团队快速排除构型不合理的方案，把研发精力集中在更有潜力的设计方向上。
