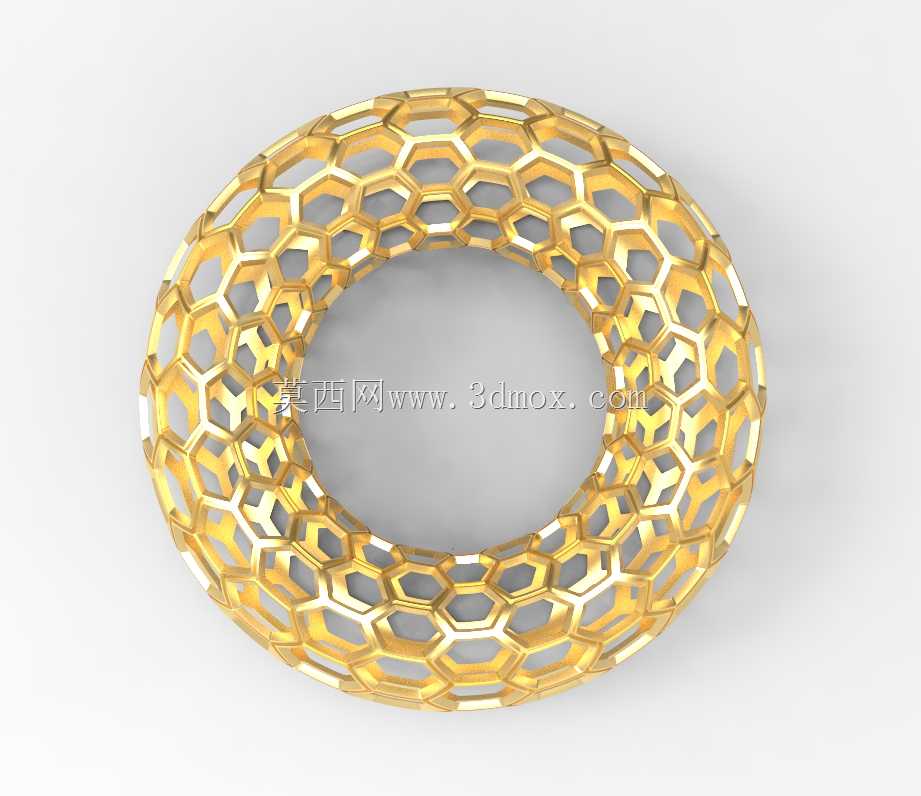

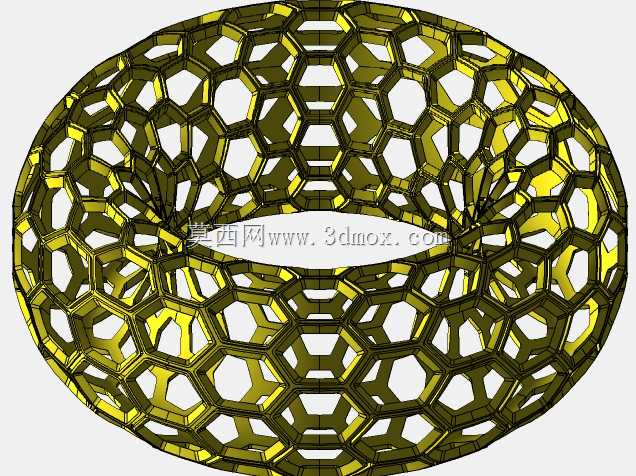

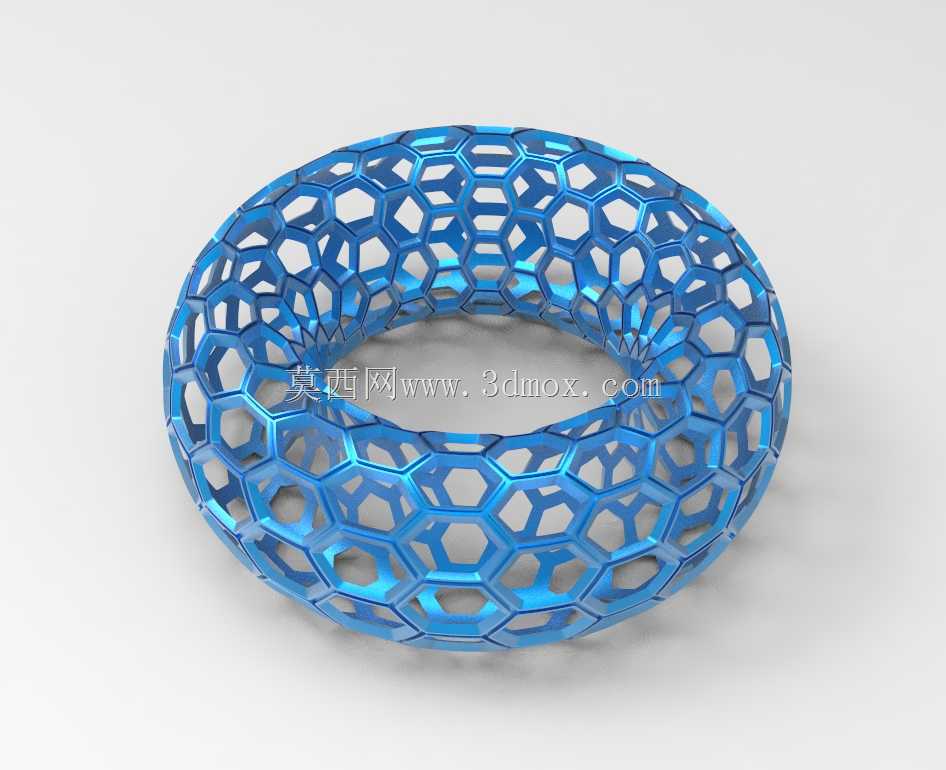

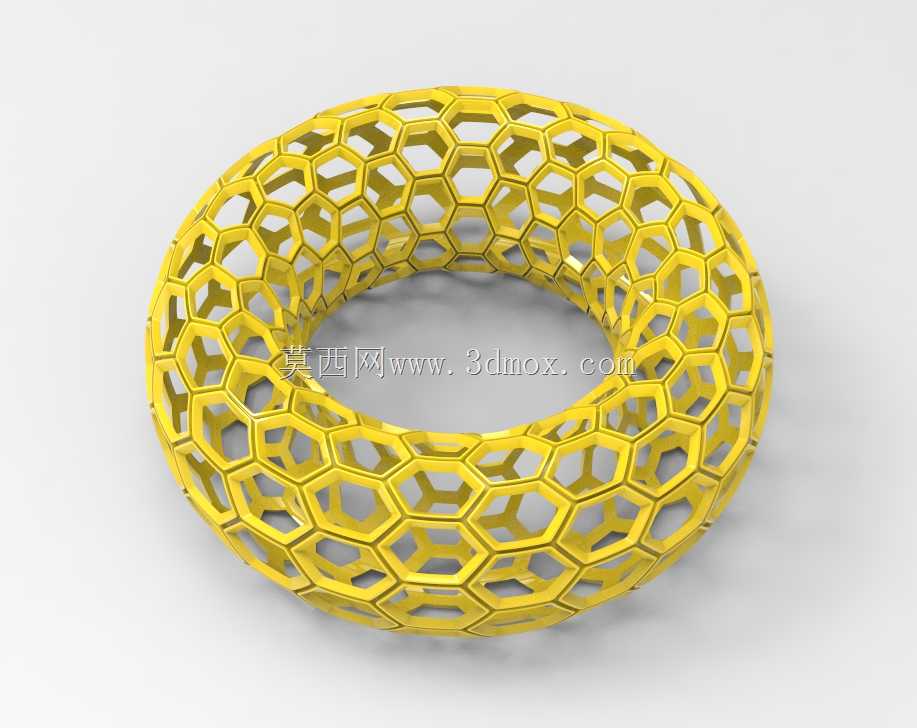

环面镂空蜂窝结构环形构件设计

　　这类环面蜂窝镂空构件，最早的落地场景集中在特种流体换热与轻量化承载领域，不少做环形换热芯体的工程师都接触过类似构型——传统环形换热结构多采用平直翅片缠绕，流体在环腔内容易出现层流边界层增厚的问题，换热效率随运行时长提升衰减明显，而这种沿环面连续排布的蜂窝镂空结构，能让流经环面的流体在每个蜂窝单元内形成微小的局部涡流，不断破坏贴壁的层流边界层，在相同流通截面积下，换热系数可比传统平直翅片结构提升40%以上，同时镂空结构本身的通透率能控制在65%左右，不会带来过大的流阻损失，适配低压差工况下的环形换热场景，比如航空发动机的环形引气换热段、小型燃气轮机的回热器环芯，都能见到这类拓扑结构的工程化应用。

　　从结构承载的角度看，这种环面连续蜂窝构型的设计逻辑，本质是把二维平面蜂窝的各向同性承载特性映射到圆环曲面上，传统的环形镂空结构多采用规则圆孔阵列或者菱形网格，在环向受扭或者径向受压时，应力会集中在孔边的直线棱边位置，长期受交变载荷容易出现疲劳裂纹，而蜂窝单元的六边形棱边是连续折线过渡，每个节点处都有三个方向的棱边共同承载，能把局部集中应力快速分散到相邻的蜂窝单元上，做有限元校核的时候可以发现，相同壁厚、相同镂空率的前提下，这种环面蜂窝结构的径向抗变形能力比圆孔阵列环形结构高32%，环向抗扭刚度提升27%，而且整体重量比同尺寸实心环形构件减轻60%以上，非常适合对重量敏感的航空航天环形支撑构件、高端装备的轻量化环形护罩类零件设计。

　　做这类结构的三维设计时，首先要确定的是圆环的核心尺寸边界：通常先根据安装空间确定环的中心回转直径，也就是圆环中心线所在圆的直径，这个尺寸直接决定了构件和周边装配体的同轴度匹配要求，比如用于传感器环形防护套的场景，中心回转直径要比被防护的传感器本体外径大2-3mm的装配间隙，避免安装时出现卡滞；其次是环的截面圆直径，也就是圆环自身的粗细尺寸，这个尺寸要匹配安装槽的宽度，通常单边预留0.5-1mm的公差余量，方便装配时的调整。蜂窝单元的尺寸设计要和环的截面尺寸匹配，不能出现单元尺寸过大导致环面局部结构缺失、或者单元尺寸过小导致加工难度陡增的问题，一般来说，沿环截面圆周方向排布的蜂窝单元数量控制在8-12个比较合适，沿回转方向的单元排布要保证六边形的棱边连续对齐，不能出现错位导致的局部应力集中。

　　在实际工程应用里，这类结构还有一个很常见的场景是高端设备的环形装饰与防护一体化构件，比如高端音响的环形出风罩、精密检测设备的环形传感器防护架，这种蜂窝镂空结构既能保证通透率满足通风或者信号穿透的要求，六边形的连续规整纹理又有很好的视觉质感，比普通的圆孔网罩更有设计感，同时结构本身的刚度足够，不需要额外加加强筋就能承受日常使用中的磕碰，不会像薄金属网罩那样容易出现凹陷变形。设计的时候还要考虑加工工艺的适配性，如果是采用3D打印工艺加工，要把蜂窝棱边的最小壁厚控制在打印工艺的最小成型壁厚以上，比如采用SLA工艺打印树脂件的话，棱边壁厚不小于1.2mm，采用SLM工艺打印金属件的话，壁厚不小于0.8mm，同时要给每个蜂窝单元的内壁预留0.2-0.3mm的工艺余量，方便后期做表面抛光处理；如果是采用钣金拼接工艺加工，就要提前把环面的蜂窝结构展开成平面钣金件，设计好对应的折弯余量和拼接卡扣，避免折弯成型后蜂窝单元出现变形错位。

　　很多工程师在做这类环面蜂窝结构建模的时候，容易出现的问题是蜂窝单元沿环面排布时出现拉伸变形，也就是靠近圆环内侧的蜂窝单元被压缩、外侧的被拉伸，导致六边形的形状不规则，不仅影响视觉效果，还会造成局部应力分布不均，正确的设计思路是先在环面的UV参数线上做等比例的蜂窝单元映射，保证每个蜂窝单元的边长在环面任意位置都是一致的，棱边的过渡圆角也要保持统一，这样才能保证整个结构的力学性能均匀。另外还要注意结构的安装边界设计，通常这类环形构件的安装位会设置在环的内侧或者端面，设计的时候要在对应的安装位置把蜂窝结构局部替换成实心的安装凸台，预留好安装螺丝的过孔或者定位销孔，不能让蜂窝棱边直接承受安装锁紧力，否则很容易出现棱边断裂的问题。

　　从流体通过的角度看，这种蜂窝结构的整流效果也很突出，当气流或者液流沿环的轴向通过蜂窝通道时，每个六边形单元都相当于一个小的整流管，能把大尺度的涡流打散成小尺度的稳定流动，降低流体通过后的湍流度，所以这类结构也常被用在环形流量传感器的前端整流段，能有效提升流量检测的精度，减少上游流场扰动对检测数据的影响。设计的时候要根据流体的流速调整蜂窝单元的长度，也就是环的截面直径尺寸，一般来说整流用的蜂窝单元长度和单元内切圆直径的比值控制在3-5之间，就能达到很好的整流效果，比值过大的话会增加不必要的流阻，比值过小则整流效果不足。
