环形六角镂空网格结构件设计

　　这类环形六角镂空网格结构，最早在流体整流、轻质承载构件的场景中被广泛应用，不同于实心环形件的厚重，六角形的网格排布是自然界中材料利用率最优的拓扑形式之一，单格受力时能将载荷均匀分散到相邻六个格构边，避免局部应力集中导致的结构失效。在实际工程应用里，这类结构常被用作流体管路中的整流栅，安装在管道弯道、阀门出口的紊流段，通过均匀分布的六角孔道梳理紊乱的流体流线，降低流阻与管路振动，也可作为轻质承载的支撑骨架，用在对重量有严格要求的设备内部，兼顾通风、减重与结构强度需求。

　　设计这类结构时，首先要确定环形基体的内外径边界，匹配安装位置的空间尺寸，外圈直径要适配安装位的腔体内径，内圈直径要满足过流或者穿装构件的尺寸要求，环体的截面直径决定了整体结构的径向厚度，要根据实际承载的载荷大小调整，载荷大的场景可适当增加环体截面直径，提升整体刚度。网格的排布要沿着环体的曲面做连续拓扑，不能出现局部网格变形过大、格构边粗细不均的问题，六角格的边长要根据开孔率要求确定，开孔率越高，结构重量越轻、流体通过性越好，但对应的结构刚度会随之下降，需要在两者之间找到平衡点，格构边的圆角过渡是设计中容易忽略的细节，直角过渡的格构边在受载时会在转角处产生应力集中，长期受交变载荷容易出现疲劳断裂，做等半径的圆角过渡能大幅提升结构的疲劳寿命。

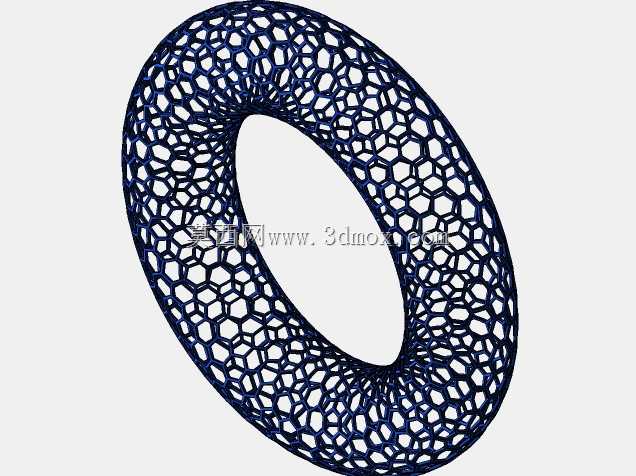

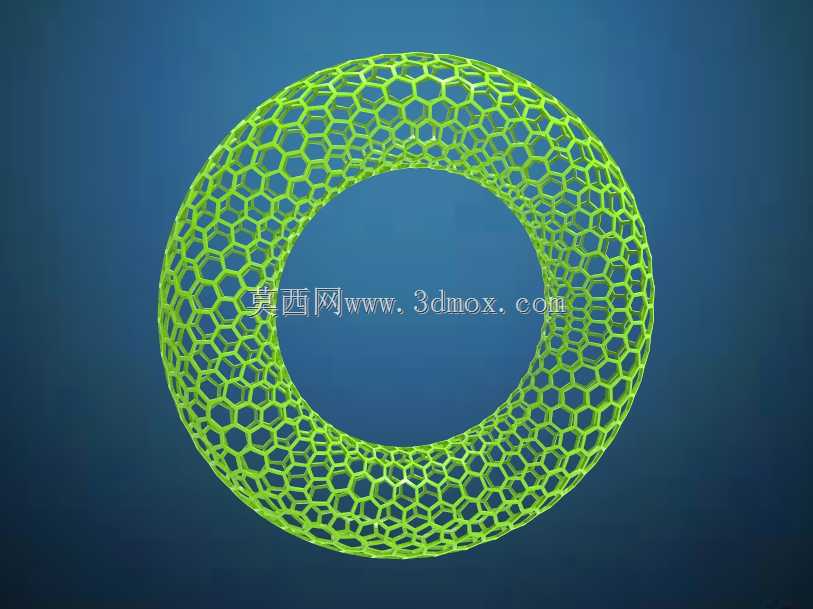

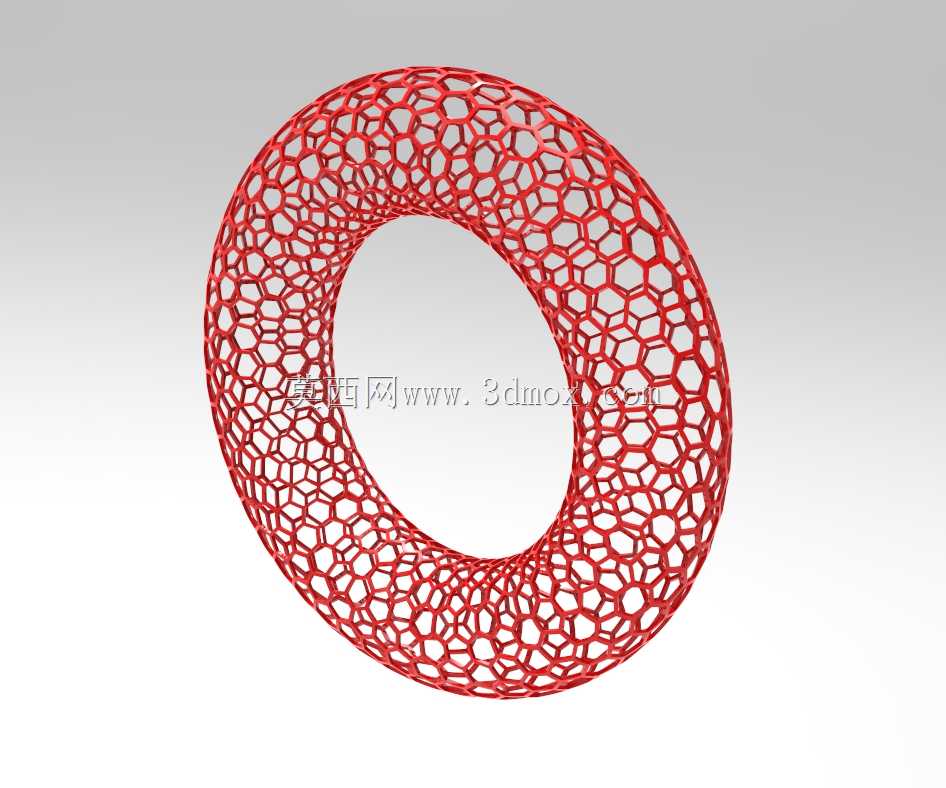

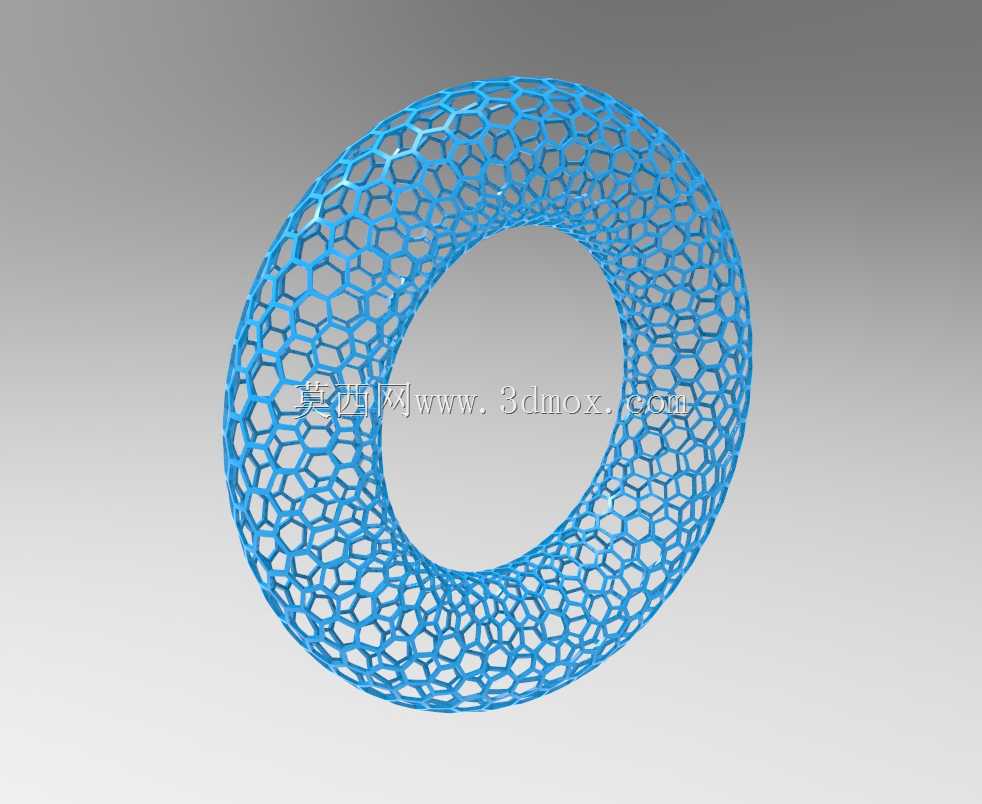

　　建模过程中要注意网格在环形曲面上的连续性，尤其是环体内侧曲率大的区域，要避免出现网格畸变、格构边重叠或者破面的问题，每一段格构梁的截面要保持一致，不能因为曲面映射出现截面拉伸变形，否则会导致局部结构强度不足。渲染阶段的材质选择要匹配实际使用场景，若作为流体整流构件，可选择工程塑料或者不锈钢材质，表面做哑光处理，便于观察结构的网格分布；若作为轻质支撑骨架，可选择铝合金材质，体现金属构件的质感。

　　实际安装时，这类环形网格结构多采用嵌入式安装，外圈与安装腔体做小间隙配合，可通过周向的定位槽或者点胶固定，不需要额外设计复杂的安装法兰，因为结构本身是连续的环形网格，周向受力均匀，不会出现局部应力过大的问题。在过滤场景的衍生应用中，还可在网格表面覆合过滤膜，六角格的均匀支撑能避免过滤膜在流体压力下出现过度变形破损，相比方形网格，六角网格的支撑点分布更均匀，相同开孔率下对滤膜的支撑效果更好，能有效延长滤膜的使用寿命。在声学降噪场景中，这类环形六角网格也可作为消声腔体的内部支撑结构，镂空的网格不会阻断声波的传播路径，同时自身的结构阻尼能消耗部分声能，兼顾通风与降噪的需求。

　　设计时还要考虑加工工艺的可行性，如果采用3D打印工艺制作，格构边的最小直径要满足打印工艺的最小成型尺寸要求，避免出现打印断丝、成型不完整的问题，悬空的格构部分要考虑支撑的添加与去除便利性，尽量让结构的自支撑角度满足工艺要求，减少后期支撑去除的工作量。如果采用注塑工艺生产，要注意网格结构的脱模斜度，所有格构边的脱模方向要保持一致，避免出现倒扣结构导致脱模困难，进胶点的位置要选择在环形结构的外圈端面，避免进胶痕迹留在网格表面影响外观与结构强度。

　　不同于平面六角网格，环形曲面的六角网格需要做曲面适配，不能直接将平面网格弯曲包覆，否则会导致环体内侧的网格被压缩、外侧的网格被拉伸，出现格构尺寸不均的问题，正确的做法是基于环形曲面做UV方向的网格拓扑，让每个六角格在曲面上的边长保持一致，保证整体结构的力学性能均匀。在受力仿真阶段，要重点校核格构节点处的应力值，节点是整个结构的应力集中点，当节点应力超过材料的许用应力时，可适当增加节点处的倒角半径，或者局部加粗节点附近的格构边直径，提升节点处的承载能力，不需要整体加粗所有格构边，避免不必要的重量增加。
