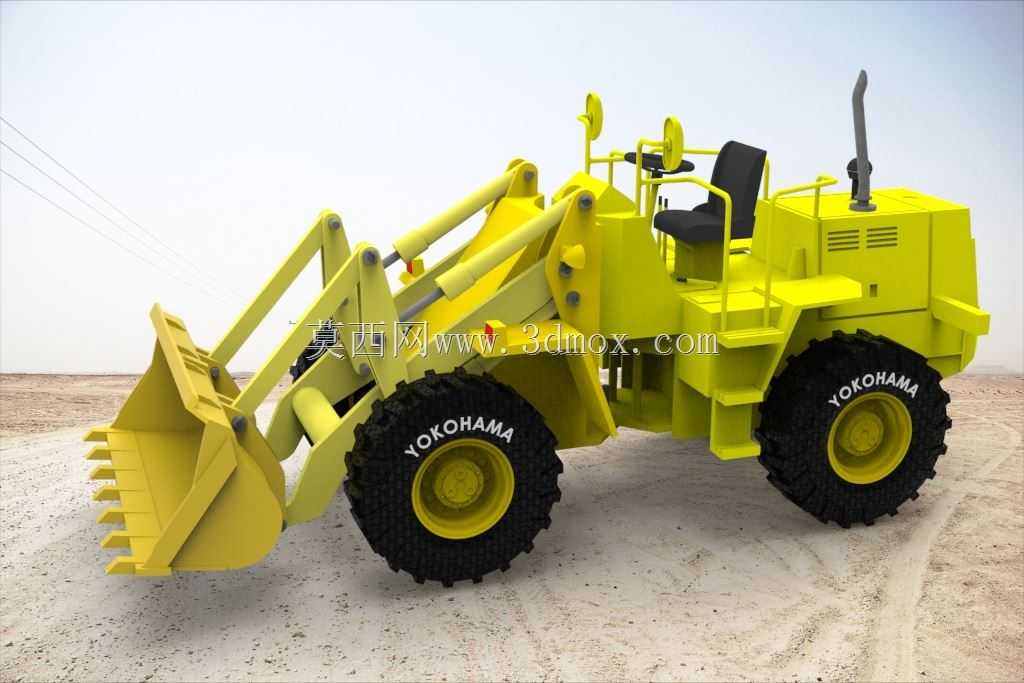

小型轮式装载机械整机结构三维设计

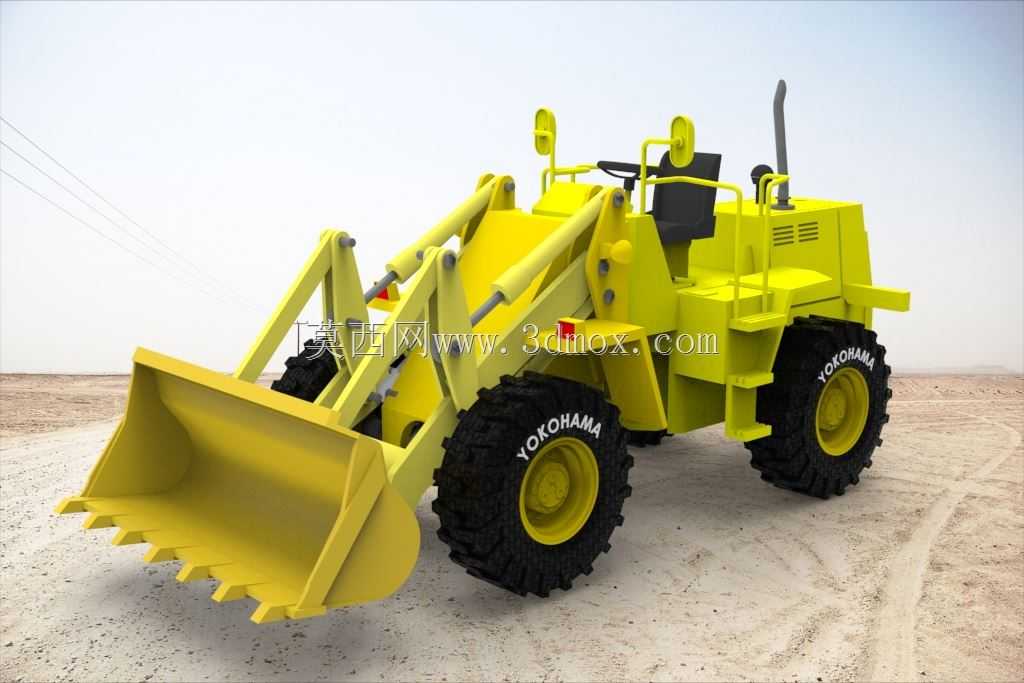

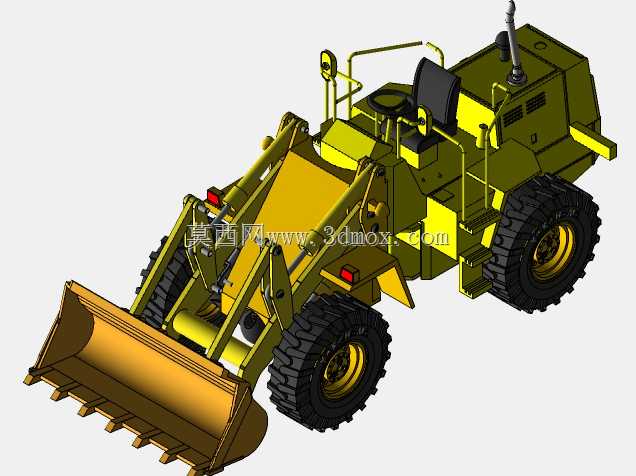

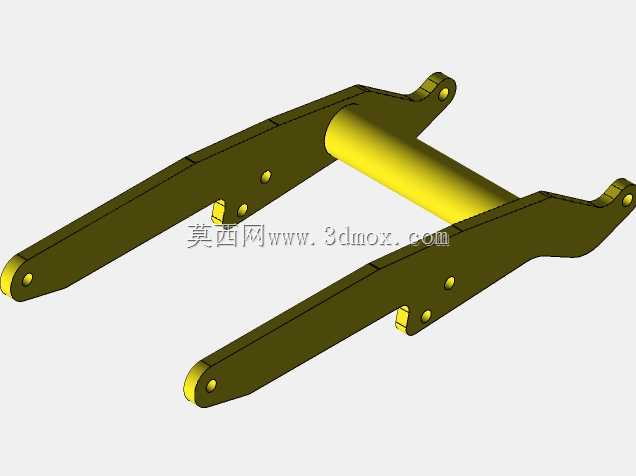

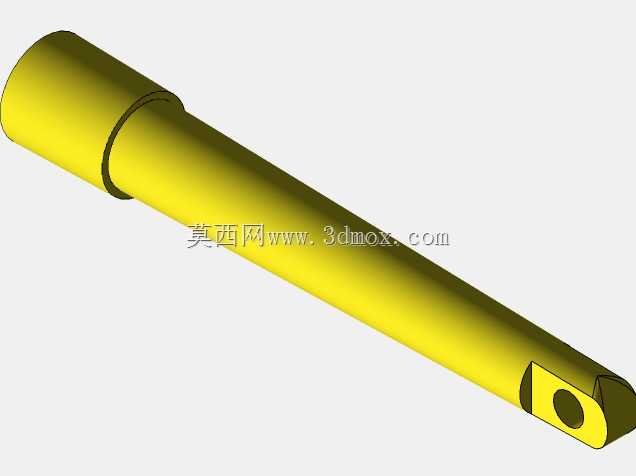

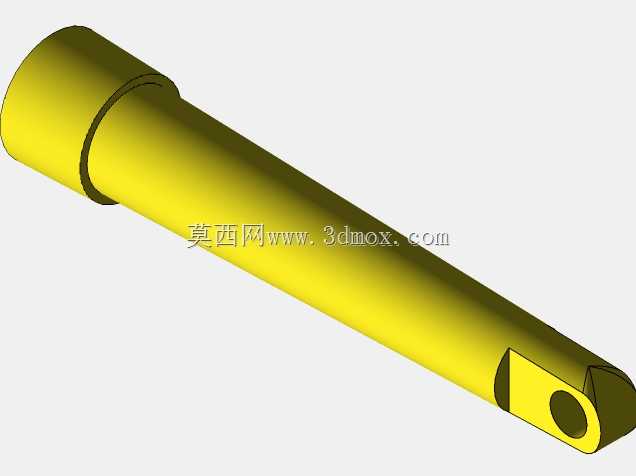

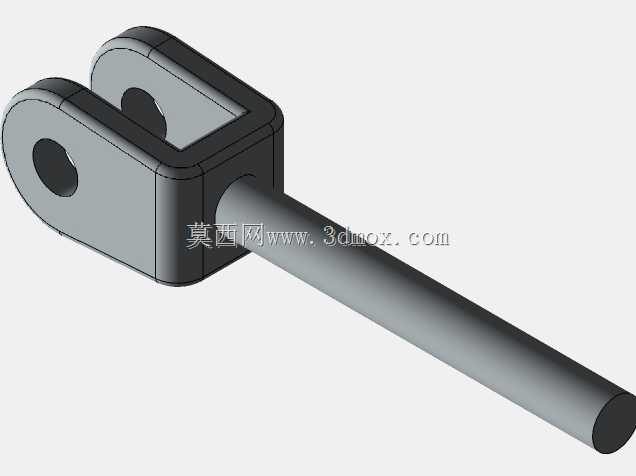

　　这款小型轮式装载机的三维结构设计，完整覆盖了零件、分总成到整机总成的全层级装配关系，建模过程中严格遵循工程机械实际作业的载荷传递路径搭建各部件约束，所有铰接点、运动副的位置均参考同级别量产设备的实际安装边界设定，可直接用于结构验证、运动仿真以及教学演示场景。在散料装卸作业场景中，这类小型轮装设备适配性极强，不管是市政施工的渣土短驳、建材堆场的砂石转运，还是厂区内部的散料归集、小型土石方工程的物料铲运，都能凭借灵活的转向半径完成作业，相比大型装载设备，它对作业场地的平整度、空间宽度要求更低，狭窄巷道、乡村施工场地都能顺利通行作业。从功能特性来看，整机采用前置铲斗的工作装置布局，摇臂、动臂与转斗油缸、举升油缸的铰接点位经过反复校核，

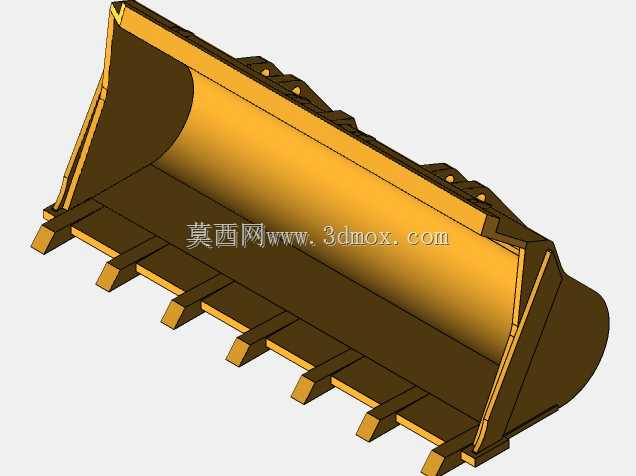

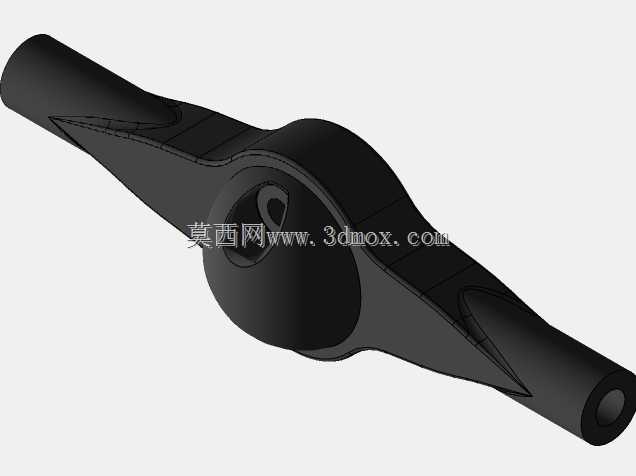

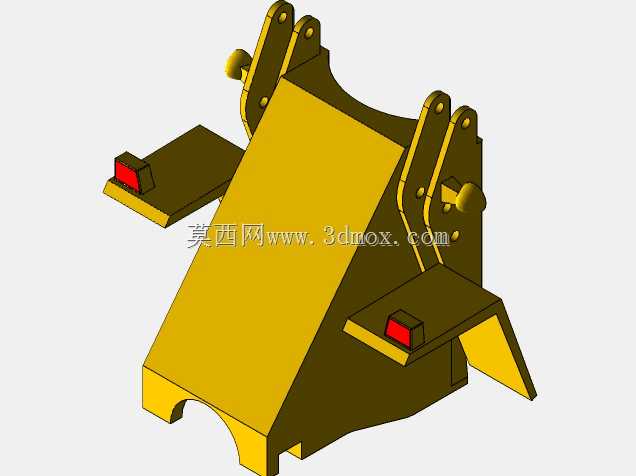

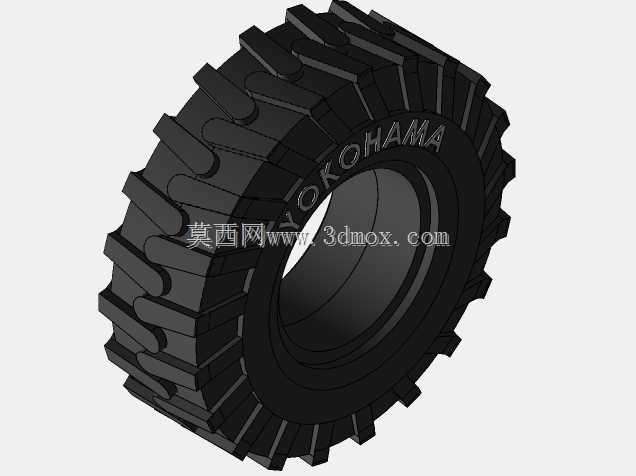

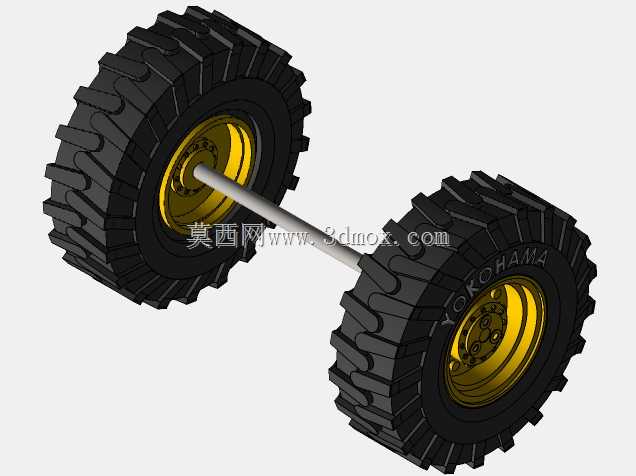

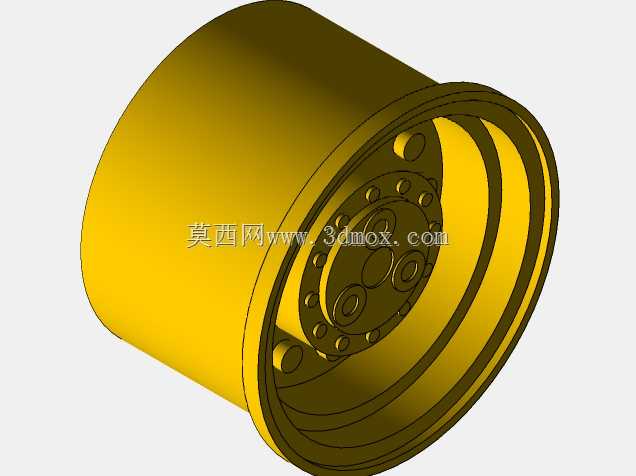

　　确保铲斗在举升、收斗、卸料全行程中不会出现运动干涉，同时最大卸料高度、铲斗收斗角、卸料角这些核心作业参数都匹配常规散料作业的需求，铲斗斗齿的排布角度、刃口厚度都参考实际耐磨件的设计标准，保证铲入料堆时的切入阻力处于合理区间。行走部分采用四轮驱动的布局，轮胎选用深花纹工程轮胎，轮辋与驱动桥的连接法兰尺寸、制动盘的安装位置都严格对应实车装配关系，转向系统采用铰接式转向结构，前后车架通过中央铰接销连接，转向油缸的行程匹配整机最小转弯半径的设计要求，保证设备在狭窄区域的转向灵活性。设计过程中，首先从整机的作业载荷边界入手，先确定额定铲装载荷下的整机重心分布范围，以此倒推动臂、摇臂、前后车架的结构截面尺寸，

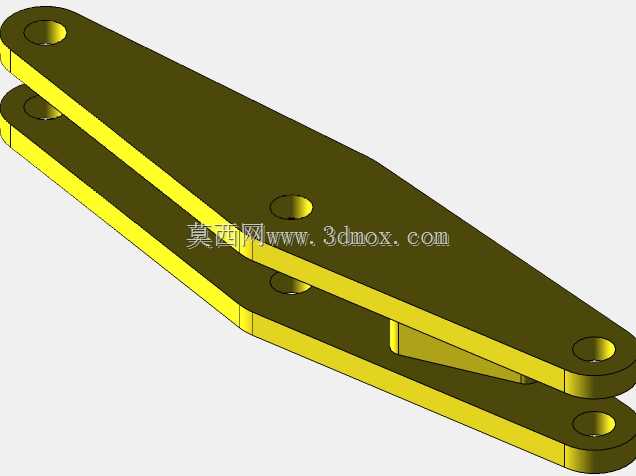

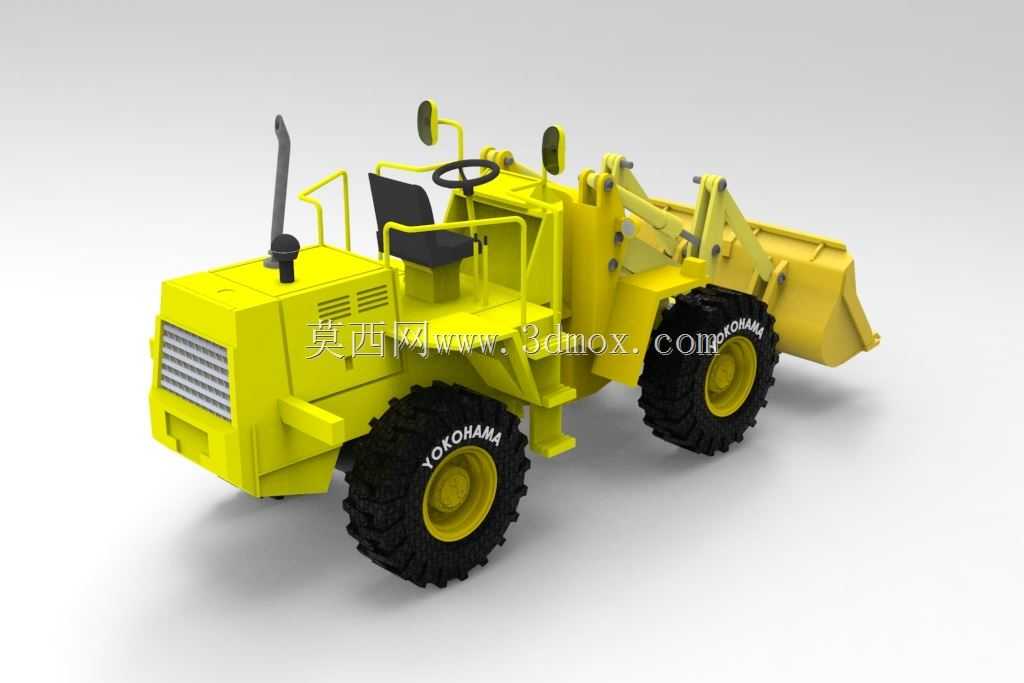

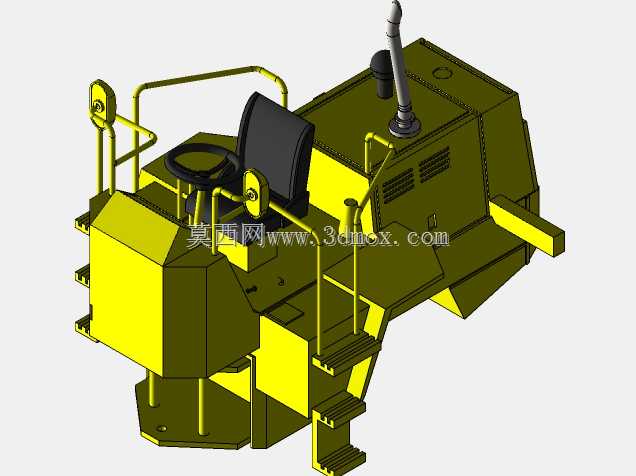

　　避免出现作业时翘尾或者结构件应力集中的问题；工作装置的连杆机构采用反转六连杆结构，这种结构在轮式装载机上应用广泛，能保证铲斗在举升过程中保持接近平动的状态，减少物料撒漏，同时转斗油缸的力臂变化曲线经过优化，在铲斗插入料堆的作业阶段能提供足够的掘起力。驾驶室部分采用开放式无顶棚的小型设备布局，操纵杆、座椅、扶手的安装位置都按照人机工程学的操作范围设定，驾驶员坐在座椅上即可完成所有作业操作，排气系统的高位排气管布置避免作业时扬尘被吸入发动机舱，发动机舱的散热格栅开孔位置、油箱的安装位置都兼顾了整机配重平衡，让设备重载作业时的前后轴荷分配处于合理区间。所有分总成的装配关系都完全还原实车的连接逻辑，比如液压管路的走向沿着车架内侧布置，

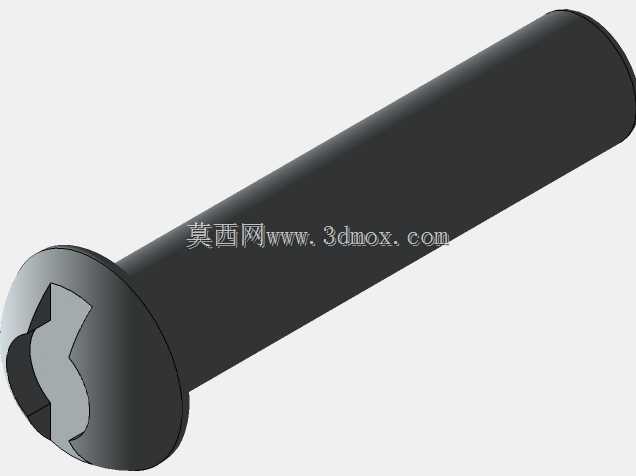

　　避开运动部件的活动范围，线束的固定点位置、铰接处的黄油嘴安装位都有明确的结构体现，每个零件的建模都保留了装配所需的公差预留空间，比如铰接销与轴套的配合间隙、螺栓连接的过孔尺寸都符合机械设计的常规标准，不管是用于生成工程图纸指导生产，还是用于虚拟样机的运动仿真、有限元分析，都能直接提取对应的结构参数使用。整机的外形尺寸控制在小型设备的常规范围内，总长度包含铲斗处于落地状态的尺寸，总宽度适配窄体作业通道的通行要求，总高度满足常规低矮厂房的进出需求，所有外伸部件比如后视镜、排气管的位置都不会超出整机的通行边界，避免在狭窄场地作业时发生刮碰。
