带红色标签段的透明PET可乐瓶结构设计

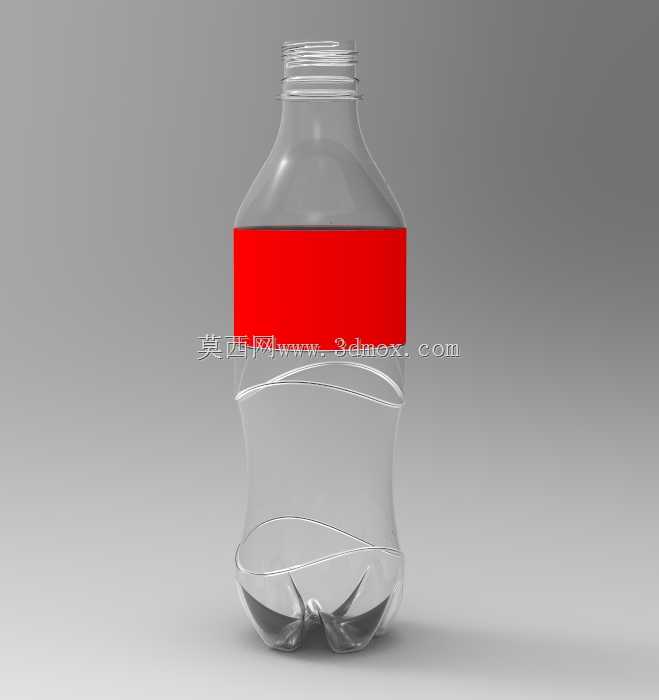

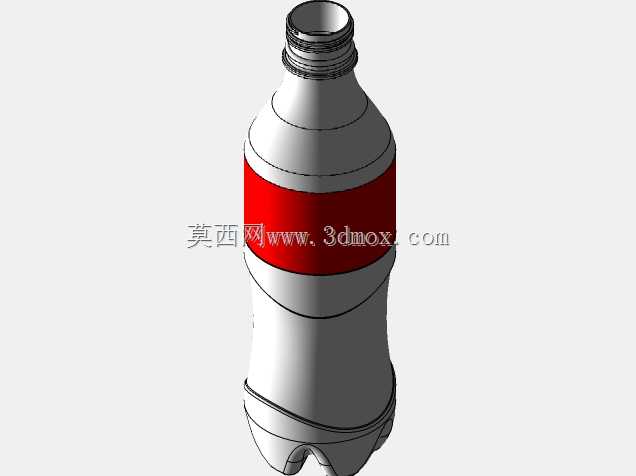

　　日常快消品生产线的包装环节，这类PET可乐瓶是碳酸饮料灌装线的核心适配容器，从吹塑工位到灌装、旋盖、贴标、码垛全流程，瓶体的结构精度直接决定整线的运行顺畅度。做这个瓶体结构设计的时候，最先要卡的是和现有灌装线的适配边界，瓶口采用标准的PCO1881螺纹规格，外径控制在27.8mm左右，螺纹牙距、牙高完全匹配市面主流旋盖头的夹持尺寸，避免旋盖过程中出现滑牙、密封不严的问题，瓶口端面的平整度公差要控制在0.1mm以内，保证铝箔或塑料垫片压合后能完全密封，防止碳酸饮料的二氧化碳泄漏。瓶身中段的红色标签区域，是专门预留的套标工位定位段，这段区域的直径做了等径设计，上下两端做了0.3mm的微凸限位筋，套标机的热缩膜经过这个位置时，

　　能精准卡在限位筋之间，不会出现标签上下偏移、歪斜的问题，这段区域的表面粗糙度控制在Ra0.8，保证热缩膜贴合后没有气泡、褶皱，标签附着力满足运输过程中的摩擦要求。瓶身的主体曲面做了分段式的加强筋设计，因为碳酸饮料内部有0.4-0.6MPa的二氧化碳内压，空瓶在仓储堆码时还要承受上层12层整箱货品的压力，所以瓶身的竖向曲面弧度做了渐变处理，从标签段向下逐步过渡到内凹的加强曲面，每道内凹曲面的曲率半径经过反复验算，既保证吹塑过程中PET料的壁厚分布均匀，最薄处壁厚不低于0.25mm，又能让瓶体在承受内压时不会出现鼓胀变形，堆码时垂直方向的承重能力达到180N以上，不会出现瘪瓶、塌垛的问题。瓶底的花瓣式结构是整个设计的核心难点，

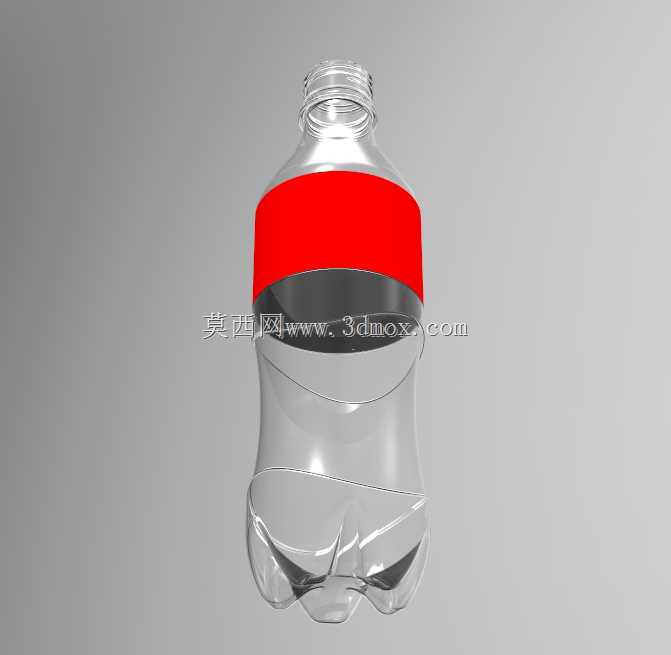

　　五瓣式的底脚结构一方面要保证瓶体站立时的稳定性，五个底脚的支撑点所在平面的平面度公差控制在0.2mm以内，放在水平面上的倾斜角度不超过0.5度，不会出现放不稳、晃荡的问题；另一方面底脚的内凹弧度要适配吹塑模的冷却水道设计，保证瓶底冷却均匀，不会出现积料、应力集中的问题，避免灌装后因为内压作用出现底裂、掉底的情况。另外瓶身的整体高度控制在235mm左右，最大瓶身直径66mm，完全适配现有标准的500ml饮料纸箱的内尺寸，装箱后瓶体和纸箱侧壁的间隙控制在2mm，既不会因为间隙过大运输过程中晃动碰撞，也不会因为间隙过小装箱时出现卡滞。做这个结构的时候还要考虑吹塑工艺的成型性，瓶体所有转角位置都做了R2以上的圆角过渡，

　　避免出现尖角位置料流不畅、壁厚过薄的问题，瓶口和瓶身的过渡段做了15度的斜角过渡，保证吹塑时型坯能顺利拉伸，不会出现偏壁的情况。在实际生产线应用中，这个结构的瓶体在18000瓶/小时的高速灌装线上，吹塑成品率能达到99.2%以上，灌装、旋盖、贴标全流程的卡瓶率低于0.03%，完全满足高速快消品生产线的运行要求，同时瓶体的克重控制在18g左右，在保证结构强度的前提下尽可能降低原材料消耗，符合包装轻量化的行业趋势。另外瓶身的曲面设计还兼顾了消费者握持的手感，标签段下方的内凹曲面刚好贴合成年人手掌握持时的弧度，握持时的摩擦力足够，不会因为瓶身凝露出现打滑的问题。
