可动叶片轴流转桨式卡普兰水轮机结构

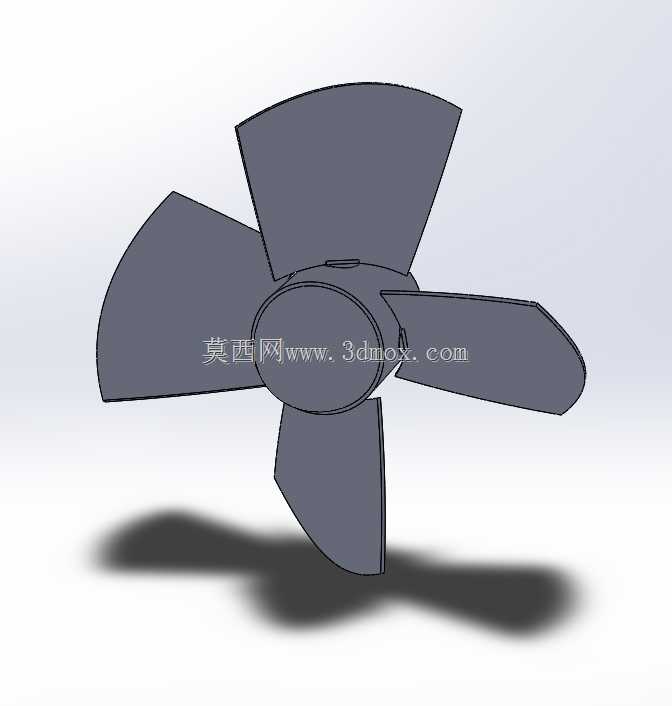

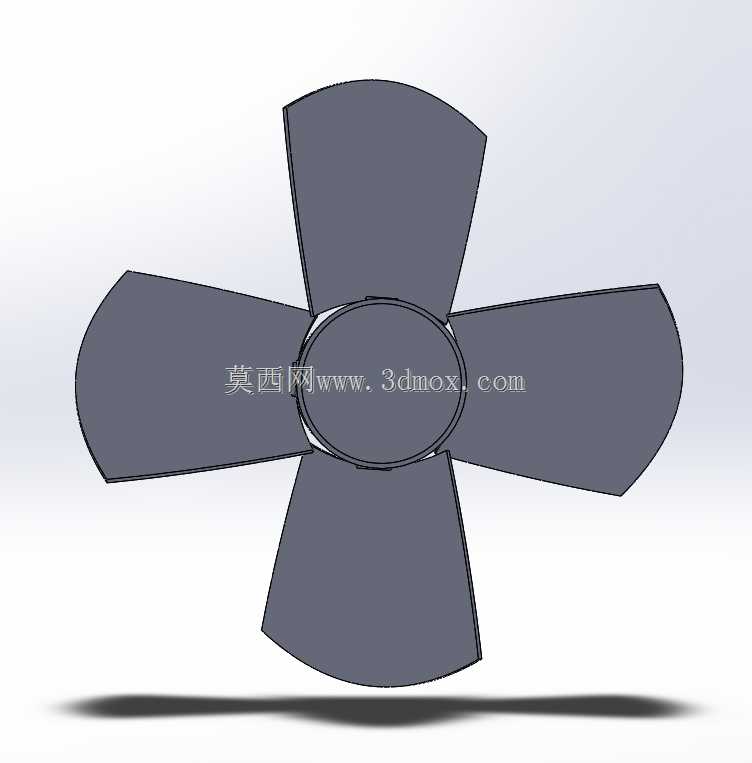

　　在低水头大流量的水力发电场景中，卡普兰式水轮机的适配性远高于常规混流式机组，这类带可动叶片的轴流转桨结构，核心优势在于能根据上下游水位差、机组负载的实时变化调整叶片安放角，始终让转轮区域的水流处于最优入流角度，大幅拓宽机组的高效运行区间，避免低负载工况下出现脱流、水力振动等问题。从实际电站运维的角度看，这类转轮的设计首先要匹配流道的过流能力，叶片的翼型选取不能照搬高水头机型的厚翼型，要在保证结构强度的前提下尽可能降低叶型阻力，四叶片的布局是低水头场景下平衡过流面积、单叶片载荷的常用选择，相比五叶片或三叶片结构，四叶片在相同轮径下能兼顾单位转速与气蚀性能，减少转轮室的空蚀破坏风险。

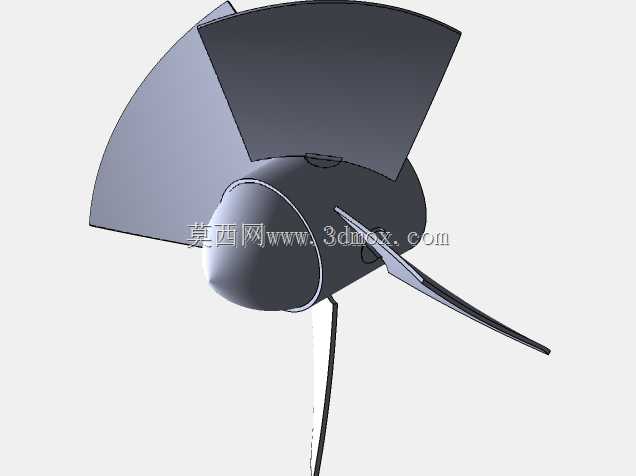

　　建模过程中首先要确定的是转轮的轮毂比，也就是轮毂直径与转轮公称直径的比值，这个参数直接决定了过流通道的有效通流面积，轮毂比过小会导致叶片根部的安放角调整空间不足，无法覆盖全工况的角度调节需求，轮毂比过大则会挤占过流面积，降低单位流量下的出力效率，常规低水头卡普兰转轮的轮毂比多控制在0.35到0.45区间，具体数值要结合设计水头、额定转速做匹配计算。叶片的转动机构内置在轮毂腔体内部，建模时要预留叶片枢轴的安装空间，枢轴的轴线要与叶片的水动力中心尽量重合，降低叶片调节时所需的操作力矩，减少调速器的负载。

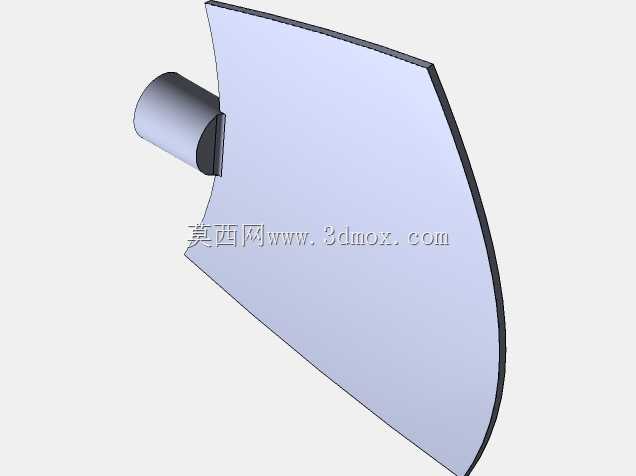

　　从安装边界来看，转轮的上端要与水轮机主轴的法兰对接，法兰的螺栓孔分布要匹配主轴的连接尺寸，保证扭矩传递的可靠性，转轮的外圆与转轮室的间隙要控制在合理范围，间隙过大会导致叶片外缘的漏水损失增加，降低机组容积效率，间隙过小则容易在机组运行振动、叶片形变时出现碰磨，损坏叶片外缘与转轮室内壁，实际设计中这个间隙一般取转轮公称直径的千分之一到千分之一点五，同时要考虑转轮室的加工圆度误差、运行时的温度形变预留余量。叶片的型线是整个转轮建模的核心，翼型从根部到外缘要做平滑的扭转变形，因为不同半径位置的圆周速度存在差异，水流的相对入流角度从轮毂到轮缘是逐渐变化的，只有保证每个截面的翼型攻角处于最优范围，才能让整个叶片的负荷分布均匀，避免局部区域出现低压区引发气蚀。

　　在实际应用场景里，这类转桨式水轮机多用于径流式水电站、潮汐电站这类水头波动幅度较大的场合，相比定桨式轴流水轮机，它的平均运行效率能提升10%到15%，尤其是在枯水期、丰水期流量差异较大的电站，可动叶片的调节特性能让机组在流量变化30%到100%的区间内都保持较高的效率水平。建模时还要考虑叶片的拆装工艺性，叶片与枢轴的连接结构要方便后期运维时单独更换受损叶片，不需要整体拆解转轮轮毂，轮毂的密封结构也要在模型中预留安装位置，防止压力水进入轮毂内部锈蚀调节机构。另外，转轮的动平衡校验是设计中不能忽略的环节，四叶片结构本身的对称性较好，但叶片的加工误差、枢轴的安装偏差都会带来不平衡量，建模时要在轮毂的上下端面预留动平衡去重的工艺位置，避免后期校平衡时破坏轮毂的主体结构强度。从流体力学的角度看，叶片的外缘要做小圆角处理，减少间隙处的二次流损失，叶片的出水边厚度要在满足强度的前提下尽量减薄，降低出口的尾流涡带强度，减轻机组的振动噪声。这类转轮的整体重量要控制在主轴轴承的承载范围内，轮毂内部的空腔结构在保证强度的前提下可以适当做减重设计，但不能影响叶片调节机构的布置，同时要保证轮毂的耐压能力，承受转轮前后的水压差不会出现形变。
