直角安装斜撑式位移检测传感固定支架

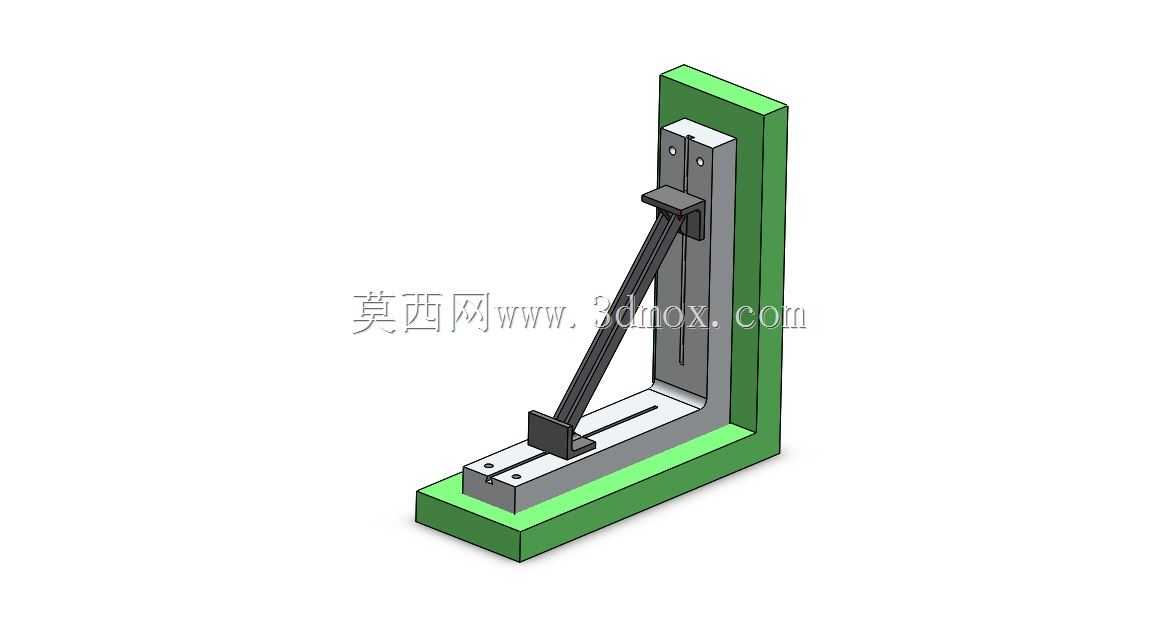

　　在自动化产线的尺寸检测工位、实验室精密测试台架这类需要固定位移类传感元件的场景中，这类直角安装斜撑式固定支架是很常用的安装辅件，它的核心作用是给接触式或者非接触式的位移传感单元提供稳定的安装基准，避免检测过程中因为支架刚性不足产生形变，最终导致检测数据出现偏差。从结构设计来看，它采用L型直角基座作为安装主体，竖直段和水平段都预留了长条形调节槽，这部分设计是为了适配不同安装面的孔位偏差，同时也能给传感元件提供一定范围内的位置调整空间，不需要在安装工位上重新打孔攻丝，能大幅缩短现场调试的周期。斜向的支撑臂连接竖直安装板和水平基座的端部，这部分结构是整个支架刚性提升的关键，相比无斜撑的直角安装座，它能有效抵消传感元件在接触检测时产生的反向作用力，避免竖直安装板出现后仰形变，尤其是在检测频次较高、接触力稍大的在线检测工位，这种斜撑结构能把支架的形变量控制在微米级，完全满足精密检测的刚性要求。

　　从安装边界来看，水平基座的底面是完全贴合安装基准面的设计，整体宽度控制在窄幅范围内，不会占用过多台架安装空间，竖直安装板的正面预留了两组安装孔位，可以适配不同外形尺寸的方块式位移传感单元，安装孔采用沉头设计，固定螺丝拧紧后不会突出安装面，避免和传感元件的外壳产生干涉。斜撑臂的两端采用铰接式固定块设计，固定块可以沿着竖直板和水平基座的长槽滑动调整位置，当需要调整传感元件的伸出长度或者安装高度时，只需要松开固定块的锁紧螺丝，调整到目标位置后重新锁紧即可，不需要拆卸整个支架，调试操作十分便捷。

　　在实际应用中，这类支架不光可以用来固定位移传感器，也可以用来固定小型的光电检测元件、接近开关类检测部件，只要安装孔位匹配，都能通过槽位调整实现稳定固定。设计时特意把基座的边缘做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员，同时所有的安装槽边缘都做了去毛刺处理，固定块在槽内滑动时不会出现卡滞，也不会刮伤固定螺丝的螺纹。考虑到车间现场可能存在的切削液、粉尘环境，整个支架的结构没有多余的积灰死角，日常清洁维护只需要擦拭表面即可，不会因为碎屑堆积影响调节的顺畅度。

　　和常见的直杆式传感支架相比，这种直角斜撑结构的支架不需要额外搭配垂直安装座，直接靠自身的L型基座就能实现垂直方向的安装基准，安装时只需要把水平基座固定在台架的T型槽或者平板螺纹孔上，就能保证竖直安装面和水平基准面的垂直度，不需要现场反复打表校正安装角度，对现场调试人员的技能要求更低，也能减少安装校正的时间成本。在一些需要多组传感元件并排安装的检测工位，这种窄幅设计的支架可以紧密排布，不会出现相邻支架干涉的情况，能充分利用台架的安装空间。斜撑臂采用等截面的型材结构，自身重量较轻但刚性足够，不会给安装基座带来额外的负重负担，哪怕是在铝型材搭建的轻型台架上使用，也不会因为支架过重导致台架出现下沉变形。
