可变螺距变径金属压缩弹簧三维设计作品

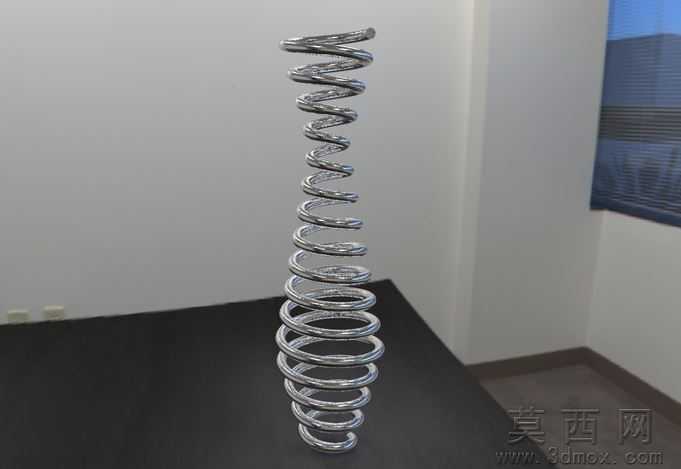

本作品为可变螺距与外部直径渐变的压缩弹簧三维设计成果，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先确定弹簧的中心轴线作为建模基准路径，针对弹簧两端直径小、中段直径大的变径特征，采用多段轮廓控制的方式定义不同轴向位置的簧圈外径参数，同时匹配螺距的渐变规则：两端密绕区段螺距取值较小，保证弹簧端部的贴合稳定性与安装适配性，中段疏绕区段逐步放大螺距，匹配不同压缩行程下的刚度变化需求。建模过程中严格控制簧丝直径的统一参数，通过螺旋扫描特征生成连续的簧丝实体，对簧圈之间的过渡段做平滑曲率处理，避免出现应力集中的尖锐结构转折，保证弹簧力学性能的合理性。材质渲染阶段选用抛光弹簧钢作为基础材质，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原金属弹簧表面的亮面镀铬质感，通过场景布光突出簧丝的圆柱轮廓与螺旋结构的层叠关系，让渲染效果贴近真实金属弹簧的视觉表现。结构设计上充分考虑压缩弹簧的实际工况需求，变径与变螺距的组合设计能够让弹簧在受压过程中呈现分段刚度特性，小载荷阶段由大直径疏绕段率先发生形变提供较低刚度，大载荷阶段密绕小直径段参与承压提供更高刚度，适配多工况下的弹性支撑需求，整体模型的几何参数连续无破面，簧丝实体无重叠、无间隙，可直接用于后续的装配干涉检查、力学仿真分析或者工程图纸导出，能够为雕刻机等设备的弹性部件设计提供可靠的三维参考，也可作为同类异形弹簧参数化建模的参考范例，帮助设计者掌握变参数螺旋类零件的建模思路与参数控制技巧。
