可折叠多形态手动载重搬运推车结构

　　这款手动载重搬运结构的设计，最初是针对厂区内零散物料短距离转运、售后上门运维工具携行、仓储小件拣货配送这类场景做的优化，区别于常规固定形态的老虎车，它做了三种可切换的使用形态，适配不同尺寸、不同承重等级的载物需求。从结构组成来看，主体框架采用薄壁圆管弯折成型，衔接位置用快拆式锁紧夹块做固定，不需要额外工具就能完成形态切换，夹块的锁紧力经过校核，在额定载重下不会出现松脱位移。底部载物平台做了翻边加强处理，边缘贴有防滑橡胶垫，避免放置的箱体、工装件在推行过程中滑落，行走轮选用高弹性实心橡胶轮，轮架位置加装了简易阻尼结构，过厂区减速带或者地砖接缝时不会出现大幅弹跳，推行手感更稳。

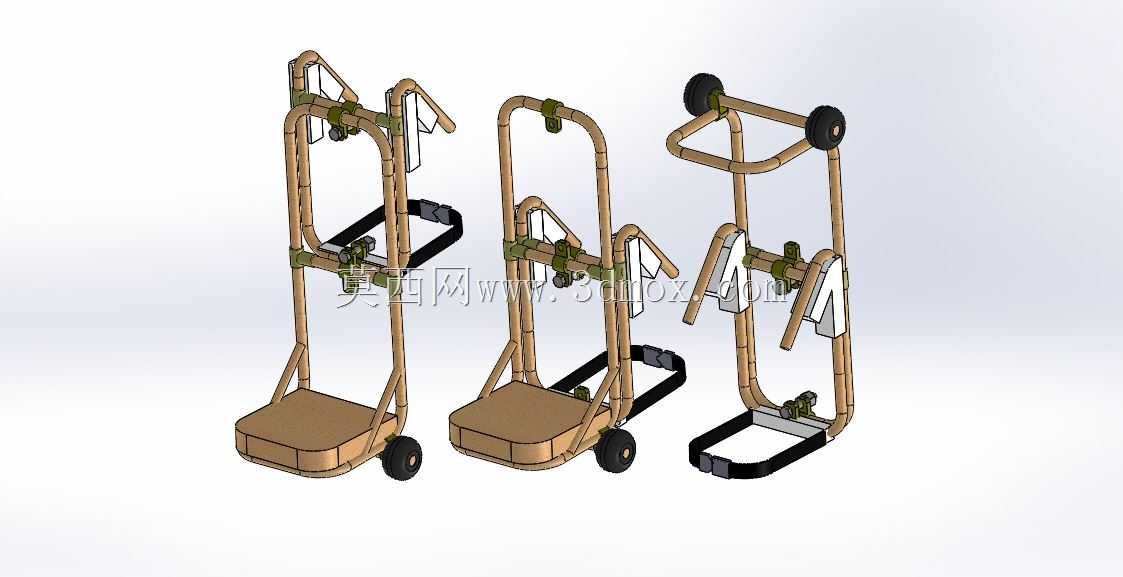

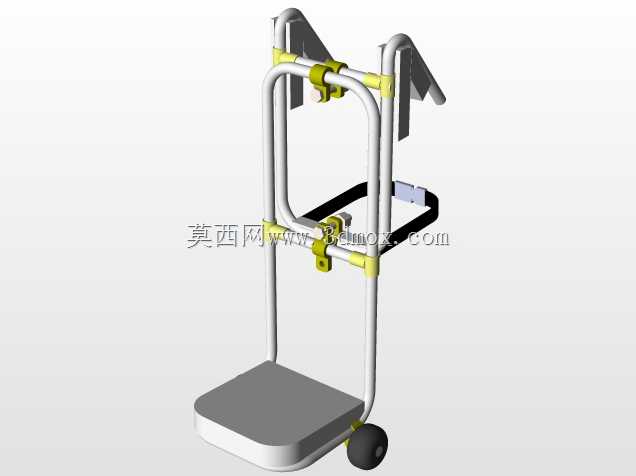

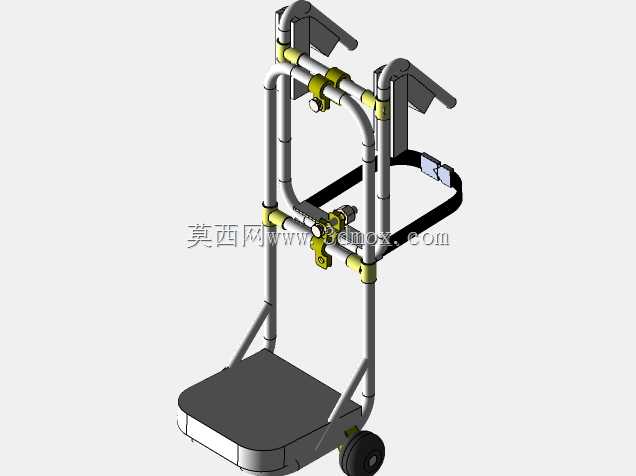

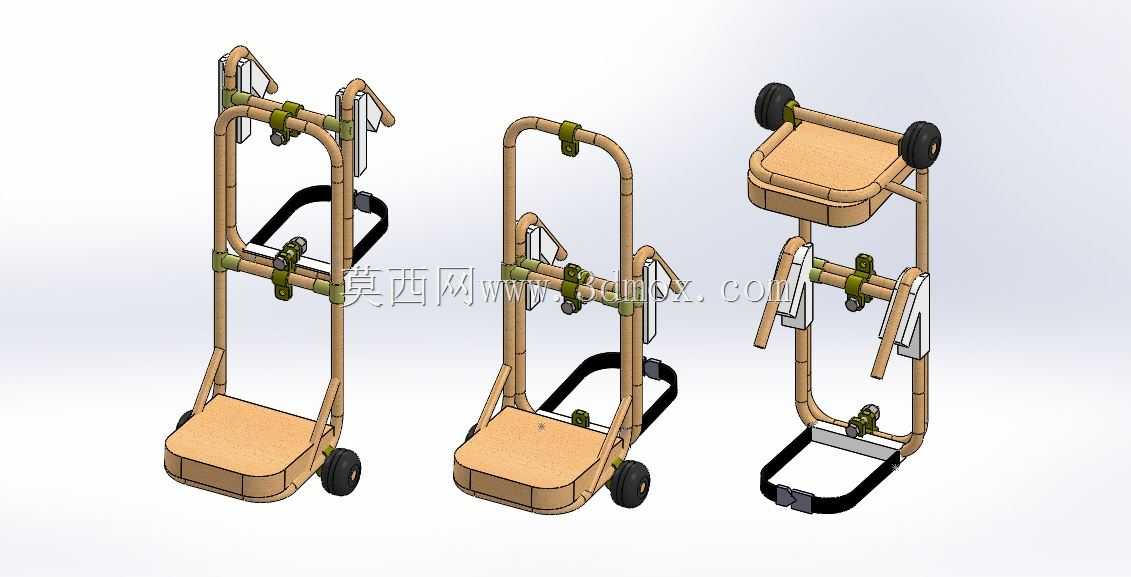

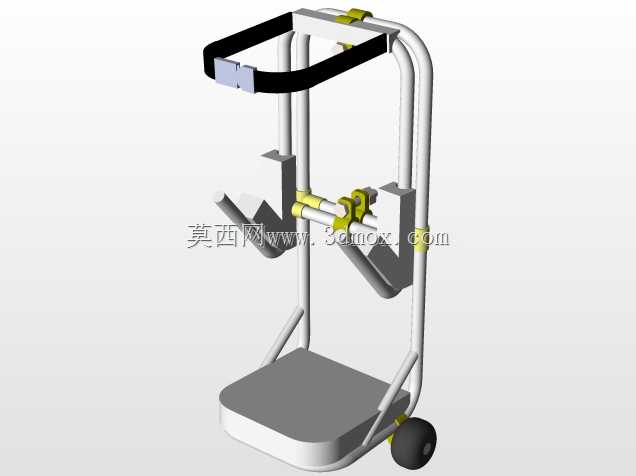

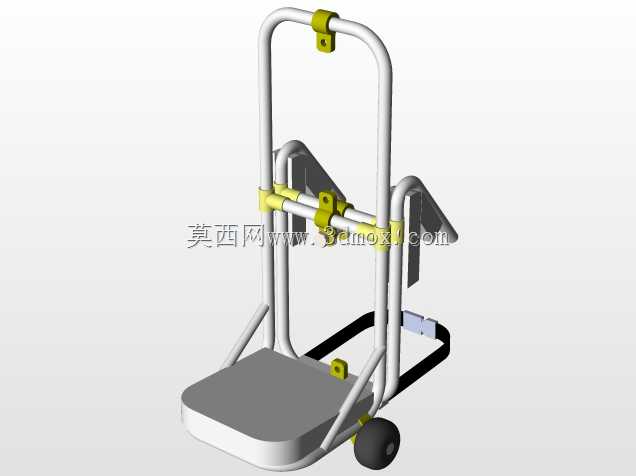

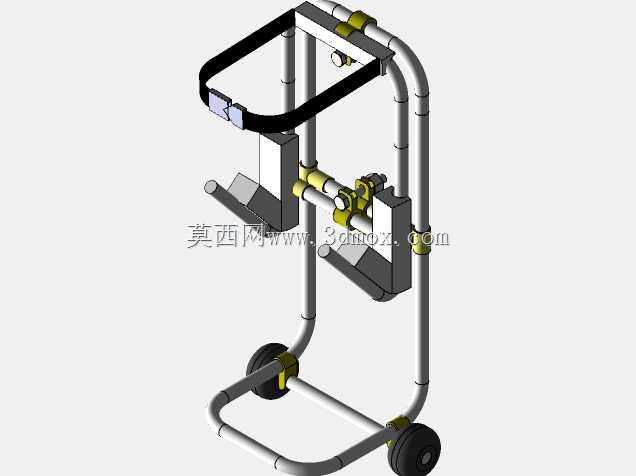

　　三种形态的切换逻辑完全围绕实际使用场景设计：第一种是常规直立小平台形态，适合搬运整箱的标准件、小型工具柜这类底面积规整的重物，此时整体宽度控制在420mm，能顺利通过车间内的常规人行通道、消防门，不会占用过多通行空间；第二种是展开加长托板形态，把底部的折叠托板翻出后，载物面长度能延伸到800mm，可以承载较长的管材、条状型材、小型工装架这类长尺寸物料，托板翻出后自动卡入定位销，承重时受力直接传递到主框架，不会出现托板弯折的情况；第三种是完全放倒的绑带固定形态，此时把上部的扶手架调整到水平位置，搭配可调节长度的编织绑带，能固定不规则外形的设备部件、桶装物料，绑带的固定座做了多档位调节，可以根据载物的外径大小调整绑缚位置，避免运输过程中物料晃动。

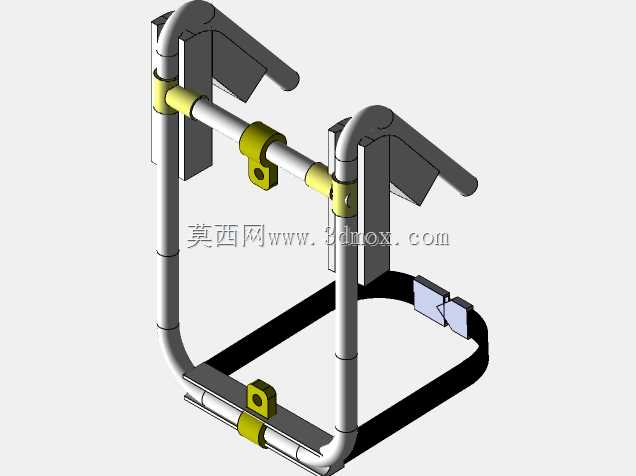

　　设计过程中特意做了边界尺寸的校核，折叠收纳状态下整体厚度不超过180mm，可以直接靠在车间立柱旁、工具柜侧边存放，不会占用过多仓储空间，扶手的高度做了两档调节，适配不同身高的操作人员推行，减少长时间弯腰推行带来的腰部劳损。主框架的弯折位置都做了圆弧过渡，没有尖锐的焊疤外凸，避免操作人员取放设备时刮蹭工作服或者划伤手部。轮轴位置做了可拆卸设计，后期轮体磨损后只需要拆下轴端卡簧就能更换轮子，不需要整体报废车架，降低后期维护成本。

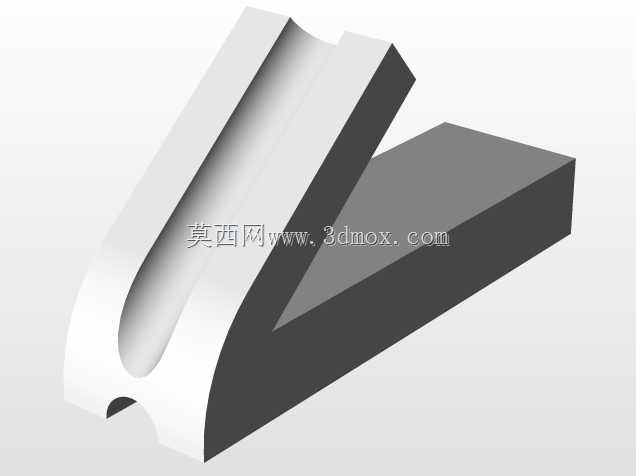

　　从受力结构来看，载物时的重力主要通过底部的两根纵向承力梁传递到轮轴，上部的扶手架只承受推行时的水平推力，不会额外承受载物的垂直重力，因此即使在满负载状态下，扶手位置也不会出现形变。锁紧夹块的位置特意选在框架受力的节点位置，夹块的咬合面做了滚花处理，增大和圆管表面的摩擦力，避免承重时框架出现相对转动。载物平台的底部加焊了三角形加强筋，在平台边缘放置重物时也不会出现平台边缘下塌的情况。

　　实际使用中，这款结构可以覆盖从5kg到150kg区间的零散物料转运需求，不需要在车间内配备多种不同规格的搬运车，减少了搬运设备的存放空间占用，同时快拆切换的结构也能让操作人员在十几秒内完成形态调整，不会因为调整设备耽误物料转运的效率。针对不同的使用场景，绑带的固定座还预留了拓展接口，可以加装置物袋、文件盒这类附属配件，方便携带配送单、小型拆装工具，不需要额外背负工具包。整体结构没有复杂的传动部件，日常只需要定期在轮轴位置加注少量润滑脂就能维持顺畅使用，故障率极低，适合生产车间、仓储中心、售后运维团队这类需要频繁短距离转运物料的场景使用。
