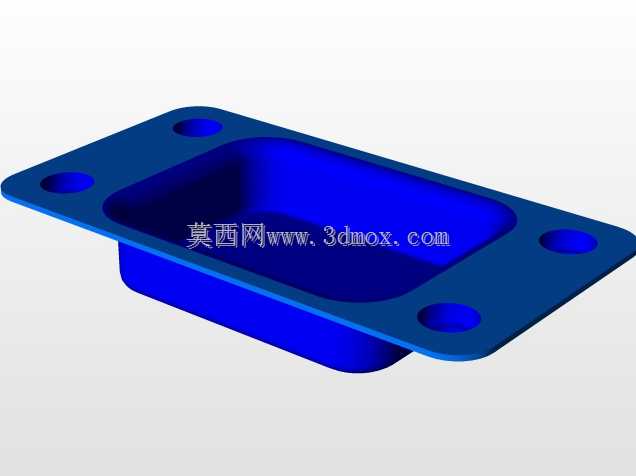

带安装法兰的蓝色凹腔盛接盆结构

　　这类带法兰边的凹腔盛接结构，在工业现场的物料中转、废液收集、小型工件暂存场景里十分常见，尤其是在传感器配套安装、小型检测工位的辅助接料环节，往往需要这类轮廓适配安装面的盆体来承接滴落的冷却液、检测残留介质或是小型分拣零件，避免介质散落污染设备台面或是零件掉落卡入设备缝隙。从结构设计来看，盆体采用深凹腔的下沉式设计，腔体内壁做了顺滑的圆角过渡，没有直角死角，一方面是减少介质残留，方便日常清理擦拭，另一方面也能在注塑成型阶段避免应力集中，降低塑件冷却后的翘曲变形概率，同时顺滑的内壁也能让液体或是小型零件顺着腔壁滑落到腔体底部，不会卡在边角位置。法兰边向外延伸超出盆体侧壁，四个角位设置了贯通的安装孔，

　　安装孔的位置刚好避开腔体的侧壁厚度区域，安装时可以直接用螺栓穿过孔位将整个盆体固定在设备台面或是支架的对应安装位上，不需要额外设计转接支架，安装孔的沉台设计可以让螺栓头完全沉入法兰面以下，不会突出法兰表面刮蹭经过的工件或是操作人员的工装。设计阶段首先要确认的是安装边界，法兰边的外轮廓尺寸要完全匹配安装工位的预留空位，四个安装孔的中心距要和设备台面上的预装螺孔完全对齐，避免出现安装错位无法固定的问题，盆体下沉的深度要根据实际需要盛接的介质容量来确定，不能过深导致盆体底部和下方的设备部件产生干涉，也不能过浅导致介质满溢流出。腔体内部的容积计算要考虑日常工况下的最大承接量，比如在传感器检测工位，每次检测后滴落的防锈液剂量、

　　连续工作时长内的总积液量，都要和腔体容积匹配，预留至少百分之二十的余量避免液体溢出。法兰边的厚度要兼顾安装强度和材料成本，厚度过薄会导致螺栓锁紧时法兰边变形，无法和安装面完全贴合出现缝隙，厚度过厚则会增加不必要的材料消耗，同时让整体重量上升，对安装支架的承重要求也会提高。盆体的外侧壁做了轻微的拔模斜度，不管是注塑生产时的脱模，还是后续如果需要嵌套在其他设备开孔内，都能顺利装配，不会出现卡滞。法兰边和盆体侧壁的衔接位置做了加强圆角过渡，这个位置是整个结构的应力集中点，在盆体内盛放介质、或是安装锁紧螺栓时，衔接位置会承受较大的弯折应力，加大过渡圆角可以分散应力，避免长期使用后出现开裂问题。实际选型使用时，要注意安装面的平面度，

　　如果安装面存在凹凸不平的情况，锁紧螺栓后法兰边会被强制压合变形，长期使用容易导致法兰边断裂，必要时可以在法兰和安装面之间加装薄橡胶垫片，既可以填补安装面的平面度误差，也能起到密封作用，避免腔体内的液体从法兰和安装面的缝隙渗漏。这类结构的材质一般选用工程塑料，自重较轻，耐常见的工业冷却液、润滑油腐蚀，不会像金属盆体那样长期接触液体出现锈蚀问题，表面光滑不容易粘附污渍，日常维护只需要简单擦拭即可清理干净。在三维建模过程中，要重点确认安装孔的位置度公差，四个孔的中心距偏差要控制在合理范围内，否则现场安装时会出现孔位对不上的问题，腔体内部的圆角要保持一致，避免出现局部壁厚不均导致注塑时产生缩痕，法兰边的平面度也要在建模时做好公差标注，保证生产出来的成品能够平稳贴合安装面。
