弯臂式连接支座结构三维建模练习

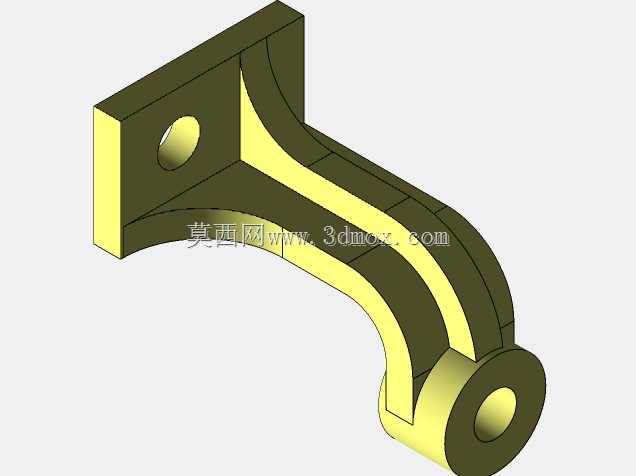

　　这类弯臂式连接支座常出现在轻工输送设备、小型工装夹具的铰接传动部位，主要承担两个正交方向安装面之间的载荷传递，同时在往复摆动的工况下维持连接刚度，避免铰接点位出现旷量偏移。从结构功能来看，两端的带孔圆柱台分别对应销轴铰接位，其中一端的安装端面带有定位止口，能够与配套的安装座实现径向定位，防止销轴受径向力时出现端面滑移；另一端的圆柱孔贯穿整个台体，可直接穿入铰接销轴，配合轴用挡圈实现轴向限位。中间的弯臂段采用变曲率圆弧过渡，并非简单的直角弯折，这种设计能大幅降低应力集中系数，在承受周期性交变载荷时，避免弯折根部出现疲劳裂纹，同时弯臂的截面采用带加强筋的工字形构型，在控制整体重量的前提下提升了抗弯截面模量，相比等厚度的实心弯臂，重量可降低近四成，而抗弯刚度仅下降不到8%，完全能满足轻载铰接工位的使用需求。

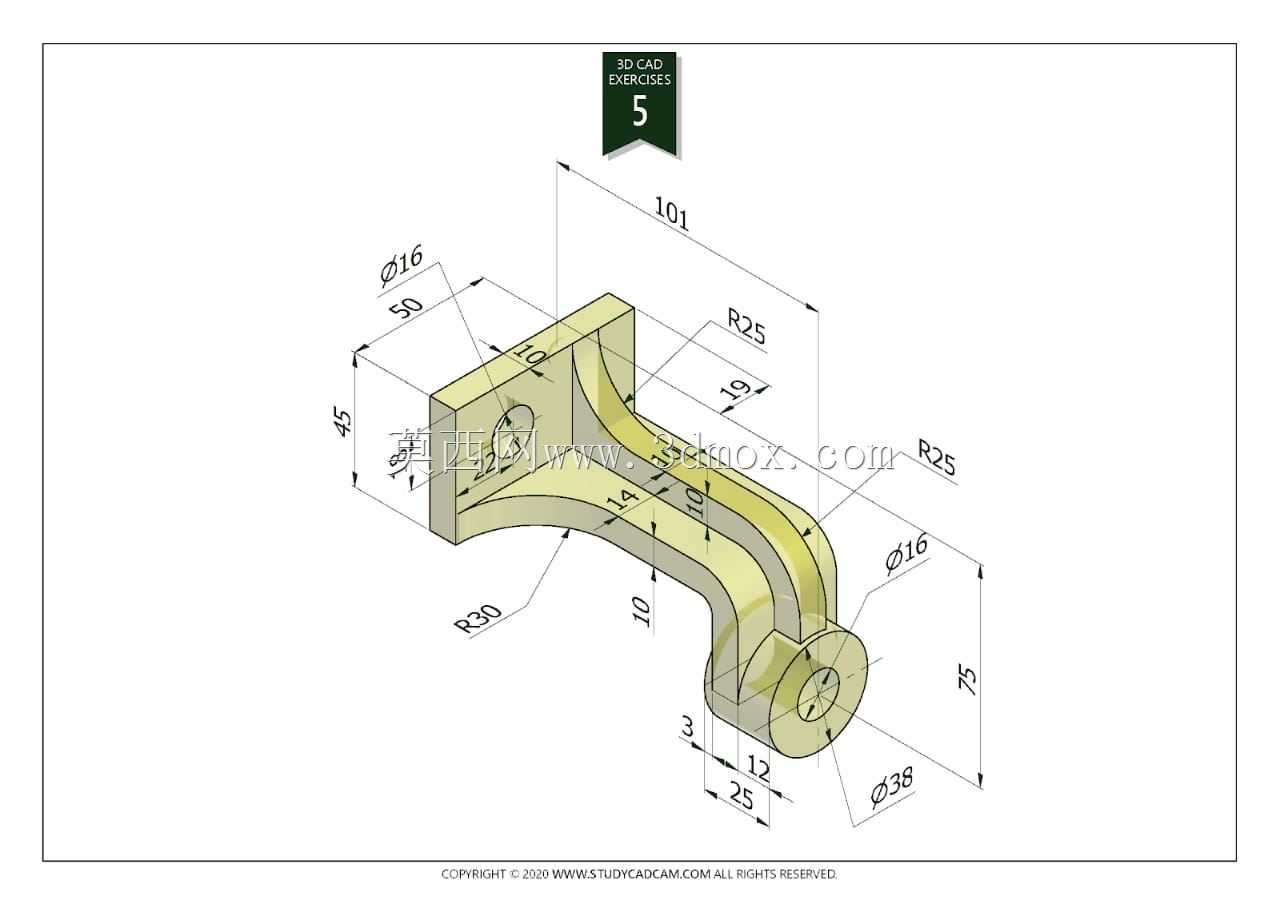

　　从尺寸边界来看，该零件整体最大轮廓长度为101mm，总高度为75mm，两端铰接孔的公称直径均为16mm，其中下端圆柱台的外圆直径为38mm，台体厚度为12mm，端面预留3mm的沉台深度用于安装端面密封垫或者止推垫片；上端安装座的侧边厚度为10mm，安装面到铰接孔中心的距离为50mm，安装座上的固定孔中心距为45mm，可适配M6或者M8的内六角圆柱头螺钉完成固定。弯臂段的外圆弧曲率半径为R30，内侧过渡圆弧为R25，靠近上端安装座的位置设置了厚度5mm的加强筋，筋板从安装座根部一直延伸到弯臂圆弧段的三分之二位置，既避免筋板末端出现新的应力集中点，也能有效抵消弯臂受载时的扭转变形。

　　建模过程中需要重点关注几个工艺细节：首先是所有棱边的倒角处理，除了安装面和铰接孔的配合面保留锐边保证定位精度外，其余非配合棱边均做R1到R2的圆角过渡，避免后续热处理或者表面处理时出现应力开裂，也能防止装配过程中锐边划伤操作人员。其次是铰接孔的公差预留，作为转动配合的孔位，建模时需要按照H7的公差带预留加工余量，同时孔的内壁粗糙度要求达到Ra1.6，才能保证销轴转动顺畅，减少磨损。另外弯臂段的壁厚要保持均匀，整体壁厚控制在5mm左右，避免注塑或者铸造成型时出现缩孔、翘曲等缺陷，如果采用机加工方式制作，毛坯选用方料铣削成型时，要注意圆弧段的走刀路径规划，减少接刀痕对零件外观和强度的影响。

　　在实际应用场景中，这类支座常作为小型气动摆杆的支撑座、检测设备的探头安装支架、或者自动化料道的挡料臂铰接座使用，安装时需要先将一端的止口与安装基面定位，拧紧固定螺钉后再穿入铰接销轴，装配完成后需要手动测试摆动灵活性，确保没有卡滞现象，同时要在铰接孔内涂抹适量润滑脂，降低长期摆动带来的磨损。如果应用在有腐蚀环境的工位，还可以在建模时预留表面阳极氧化或者喷塑的厚度余量，通常单边预留0.05到0.1mm的涂层厚度，避免装配时出现尺寸干涉。
