恩菲尔德步枪腿部支撑结构三维建模

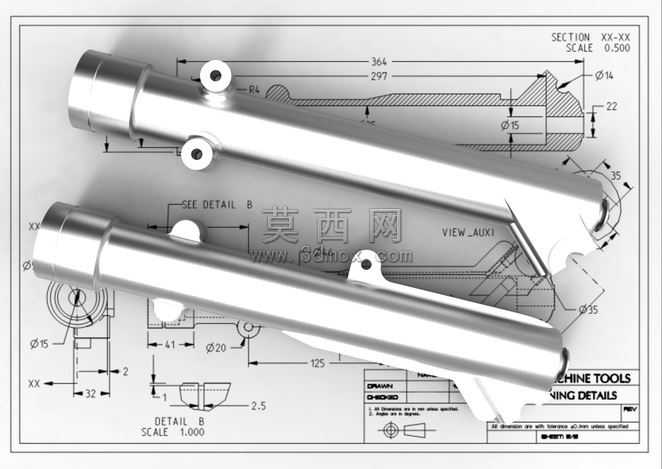

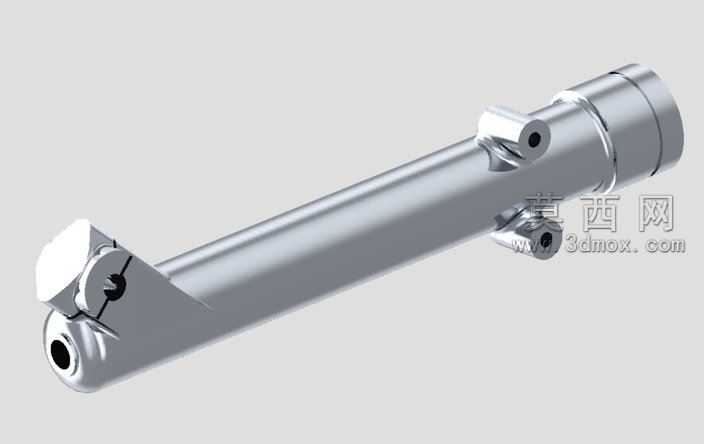

本作品为枪械配套腿部支撑构件的三维参数化建模成果，建模阶段采用Pro/Engineer Wildfire平台完成全流程设计，首先依据二维工程图标注的尺寸基准，以构件的中心轴线为主要定位参考，依次绘制各段柱体的截面轮廓，通过拉伸、旋转命令生成主体管状结构的基础实体。建模过程中严格遵循机械制图的公差规范，对主体上的安装孔位、定位凸台特征逐一进行定位约束，确保两个径向安装孔的中心距、孔深与工程图标注完全匹配，端部的斜切结构通过基准面切割实现，角度参数严格对应图纸标注的35度夹角，保证构件与枪械主体的装配契合度。材质渲染阶段采用哑光金属材质模拟钢制构件的表面质感，调整材质的粗糙度、金属度参数还原枪械配件经表面处理后的哑光金属效果，对构件边缘的倒角、圆角特征做精细化处理，避免锐边渲染失真，同时还原工程图背景中的制图线条作为展示衬托，清晰呈现构件的外形轮廓与尺寸对应关系。结构设计上，该构件采用中空管状主体实现轻量化设计，在保证结构强度的前提下降低整体重量，侧壁预留的安装孔用于与枪械主体、支撑调节结构完成销接固定，端部的成型结构用于抵靠支撑时的受力传导，整体结构无冗余特征，所有过渡位置均设置工艺圆角，既避免加工过程中的应力集中问题，也能提升使用过程中的握持、抵靠舒适度。建模过程中对所有特征做参数化关联，后续若需调整构件长度、孔径参数，可直接修改对应尺寸参数完成模型更新，无需重新绘制特征，大幅提升后续改型设计的效率，模型完成后通过干涉检查验证，确认各安装位无结构冲突，可直接导出用于后续的工程出图、数控加工编程或者3D打印验证环节，完整还原了该支撑构件的全部结构细节与装配基准。
