传送用螺旋锥齿轮三维结构设计

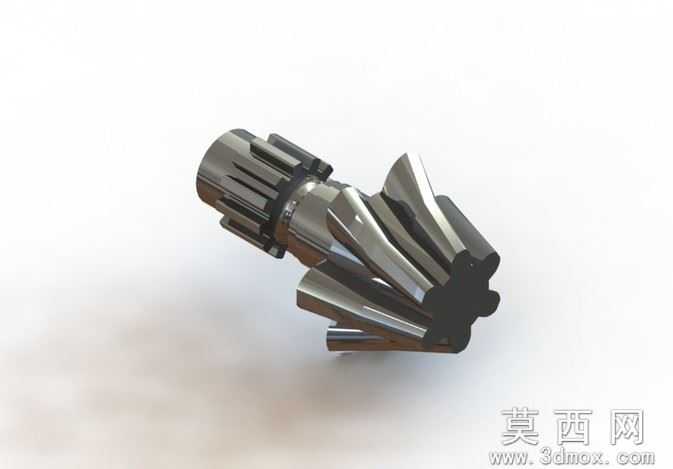

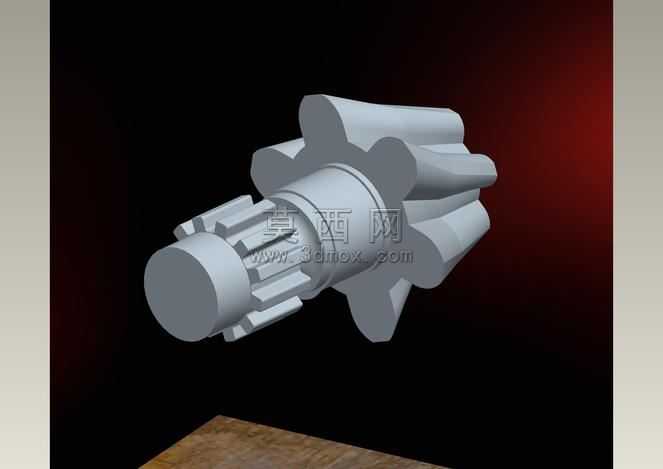

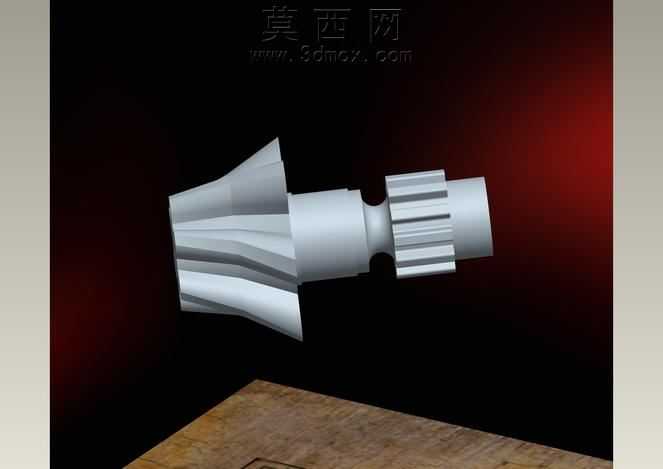

本模型为传送系统配套的螺旋锥齿轮结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循锥齿轮啮合传动的几何设计规范，首先确定齿轮的分锥角、模数、齿数、齿宽等核心参数，通过渐开线齿廓方程生成精准的螺旋齿形曲线，再通过扫掠、布尔运算等特征操作完成单个轮齿的成型，之后通过圆周阵列完成锥齿端所有轮齿的均匀排布，保证每个轮齿的齿形精度、齿距误差控制在合理范围内，满足传动啮合的精度要求。模型另一端设计有花键连接结构，通过拉伸切除生成均匀分布的花键齿，用于和传动轴实现周向固定，传递扭矩，中间过渡轴段做了圆角过渡处理，避免应力集中，提升零件的结构强度。渲染阶段采用哑光金属材质模拟实际合金钢齿轮的质感，调整环境光与漫反射参数，清晰呈现轮齿的螺旋走向、齿面曲面形态以及花键部分的细节结构，整体模型无多余碎面、特征错误，几何拓扑结构完整。设计过程中充分考虑该齿轮在传送系统中的工况需求，螺旋锥齿的设计可实现相交轴之间的动力传递，相比直齿锥齿轮具备更高的承载能力、更平稳的传动特性，可有效降低传送过程中的传动噪音与冲击，花键连接结构可保证传动过程中连接可靠，不会出现周向打滑的问题，整体结构紧凑，可直接用于传送设备的传动系统装配仿真、干涉检查，也可作为机械设计教学中锥齿轮结构讲解的演示模型，帮助理解螺旋锥齿轮的啮合原理、结构组成与装配关系。
