奥林匹克五环互锁结构立体造型设计

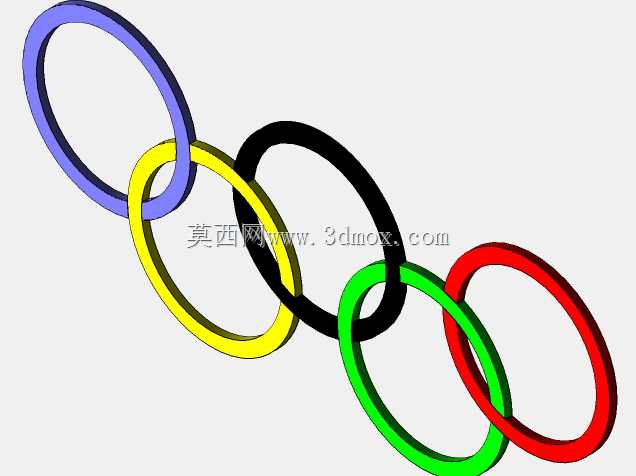

　　这套互锁五环结构的设计，最初是为文创展陈、主题活动装置的结构验证环节开发的，在实际工程落地中，这类环形互锁结构常被用于主题标识装置、装饰性受力构件、科普教具的结构原型验证，不少主题场馆的立体标识、商业活动的美陈装置，都会参考这类环体互锁的配合逻辑来做结构落地，避免多环拼接时出现干涉、错位的问题。设计之初最先敲定的是环体的截面参数，所有环体采用等直径圆截面，截面直径与环体整体外径的比例控制在1:8，这个比例既保证了环体自身的结构刚性，不会因为环壁过薄在3D打印或者机加工时出现变形，也不会因为环壁过粗破坏五环本身的视觉比例，和官方平面标识的视觉观感保持一致。五个环体的空间排布完全遵循奥林匹克五环的套接规则，上方三个环从左至右依次为蓝、

　　黑、红，下方两个环为黄、绿，套接关系上严格对应平面标识的叠压逻辑：蓝环压黄环，黄环压黑环，黑环压绿环，绿环压红环，每一处套接位置的环体间隙都控制在0.2mm，这个间隙值是经过反复调整的，既不会因为间隙过小导致环体之间出现实体干涉，在装配或者3D打印时出现穿模问题，也不会因为间隙过大让环体之间的套接关系显得松散，视觉上失去环环相扣的紧凑感。在建模过程中，没有采用简单的圆环阵列或者布尔运算直接切割，而是先绘制单个环体的扫掠路径，确定每个环的空间圆心坐标，五个环的圆心处于两个平行的水平面上，上方三个环的圆心处于同一Y轴高度，下方两个环的圆心高度低于上方环体一个环截面直径的距离，水平方向上相邻环的圆心距等于环体中心径的长度，

　　保证相邻环的套接深度刚好为环截面半径的一半，完全还原平面标识的叠压比例。每一处环体相交的位置，都做了曲面的相切过渡校验，避免出现曲面褶皱或者法向反转的问题，不管是用于3D打印的实体模型输出，还是用于渲染的曲面模型导出，都能保证曲面的连续性，不会出现破面。从安装边界来看，整个五环结构的最大外轮廓尺寸按照常用展陈需求做了参数化预留，环体外径统一为100mm时，整体横向最大宽度为360mm，纵向最大高度为220mm，厚度方向与环体截面直径一致为25mm，这个尺寸可以直接适配常规的桌面展陈支架安装，背部预留的平面区域可以直接粘贴固定背胶或者安装挂耳，不需要额外做结构修改；如果是用于大型户外装置，只需要把参数等比例放大即可，

　　所有环体的配合间隙、套接比例都不会因为缩放出现问题，不需要重新调整配合关系。实际应用中，这套结构除了作为主题标识的原型，还可以拓展为连锁机构的原理演示模型，五个环依次套接的传力逻辑，和部分环形联轴器、柔性连锁机构的受力传递逻辑有共通之处，环体之间的间隙预留方式、曲面配合的校验方法，也可以为其他多环互锁类的机械结构设计提供参考，比如环形密封件的配合设计、链环类构件的强度校验，都可以借鉴这套模型的曲面处理思路。在结构强度校核层面，每个环体的受力薄弱点都在套接位置的曲面过渡处，设计时特意在套接位置的内侧做了0.5mm的加厚处理，不会影响外部视觉效果，同时能提升环体受拉时的结构强度，就算采用树脂3D打印制作，也能承受正常的拿取、装配力度，不会出现套接位置断裂的问题。
