奔驰三叉星环形车标立体结构设计

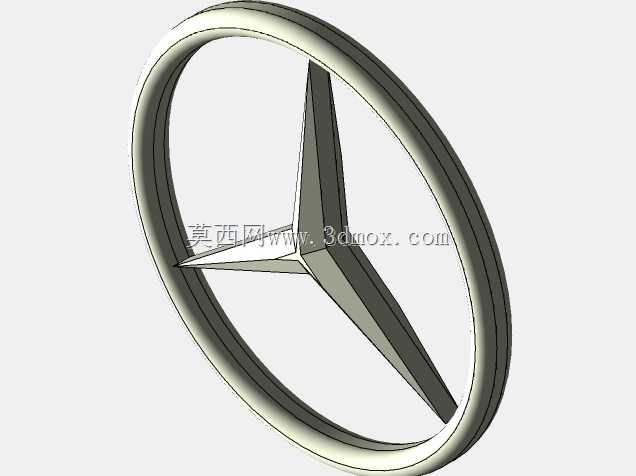

　　这款三叉星环形标识的三维结构，核心服务于乘用车辆外饰标识装配场景，同时也可适配品牌线下展陈、文创周边衍生开发的结构参考需求。从实际装车场景来看，这类标识通常布置于车辆前进气格栅中央、尾门行李厢盖居中位置，部分车型也会将同比例缩小的结构布置于轮毂中心盖、方向盘中央盖板处，不同安装位置的结构会对应调整背部安装卡扣的布局与固定柱高度，本次呈现的立体结构还原了标识最核心的外观型面特征，可作为不同安装位改型设计的基础母版使用。

　　从功能特性来看，作为车辆品牌视觉识别的核心部件，该结构首先要满足外饰件的耐候要求，型面过渡处的圆角设计既可以降低行车过程中的风阻紊流，也能避免尖锐边角在长期户外使用中出现积灰、应力集中开裂的问题；环形外圈的等宽设计保证了视觉上的均衡感，三叉星支臂从中心交汇点向外延伸至外圈内壁，每一处支臂的拔模角度都经过反复调整，既满足注塑成型时的脱模要求，也能保证电镀或喷漆工艺实施时，漆层可以均匀附着在每一处型面上，不会出现积液、露底的涂装缺陷。

　　设计思路上，没有采用简单的平面拉伸成型逻辑，而是先绘制中心交汇点的基准坐标，以120度圆周等分角度确定三根支臂的延伸方向，每根支臂从中心向外做渐变收窄的截面变化，同时沿标识法向方向做轻微的弧面凸起，让标识在不同光线角度下都能呈现出清晰的立体光影层次；外圈采用等截面圆环扫掠成型，扫掠路径与三根支臂的外端点完全重合，保证支臂与外圈衔接处的曲面G2连续，不会出现拼接棱线影响外观质感。背部的安装结构预留了通用的粘贴平面与卡扣安装位，可根据不同车型的安装面弧度做适应性调整，不需要重新修改正面的外观型面。

　　外形尺寸与安装边界方面，常规装车版本的外圈直径通常控制在80mm至180mm区间，对应不同车型的格栅尺寸做等比例缩放，标识整体厚度不超过8mm，避免突出安装面过多影响整车外饰的型面整体性；背部安装平面的平面度公差控制在0.2mm以内，保证采用背胶粘贴时可以完全贴合安装基面，不会出现翘边、脱落的问题；如果采用卡扣固定方式，卡扣的布置位置避开三叉星支臂的正后方，避免注塑时出现缩痕影响正面外观质量。在展陈场景使用时，可将整体尺寸放大至300mm至800mm区间，适当增加整体厚度提升结构刚性，背部增加壁挂安装孔位即可满足墙面固定需求，不需要额外增加支撑结构破坏标识的整体视觉完整性。

　　从结构工艺性角度考虑，该结构的所有型面都做了等壁厚设计，壁厚控制在2.5mm至3mm区间，既满足ABS材质注塑成型的工艺要求，也能控制成品的整体重量，降低行车过程中标识脱落的风险；支臂与外圈衔接处做了0.5mm的圆角过渡，减少注塑冷却过程中的内应力集中，避免长期高低温交变环境下出现衔接处开裂的问题。针对不同的表面处理工艺，结构上预留了0.1mm的镀层厚度余量，保证电镀完成后整体尺寸不会超出安装边界，与周边的格栅、盖板零件保持均匀的装配间隙。
