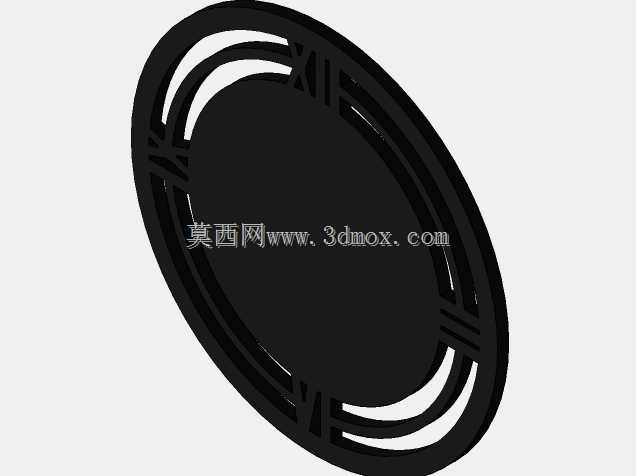

椭圆罗马刻度简约时钟结构设计

　　这款椭圆造型的时钟结构，在民用装饰计时场景、小型文创产品配套、嵌入式家居面板装配领域都有适配空间，日常做桌面摆件时，椭圆轮廓能打破常规圆形表盘的视觉单调感，嵌入玄关装饰面板、文创展示台立面时，窄边椭圆的外轮廓能更好适配狭长型的安装预留位，不会像正圆表盘那样在窄边安装位上出现上下空间冗余、左右空间不足的适配问题。从实际功能层面看，这款结构保留了时钟最核心的计时承载属性，外框做了三层同心椭圆的加强筋结构，最外层椭圆边框做了1.2mm的厚度凸起，既可以在装配时作为玻璃面罩的卡位止口，也能在日常挪动、轻微磕碰时避免表盘刻度直接受外力剐蹭，中间两层环形框做了0.8mm的等距凹陷，形成视觉上的层次感，不需要额外做表面喷涂分色，

　　靠结构本身的高低差就能呈现出分层装饰效果，能减少后期表面处理的工序成本。设计思路上没有采用常规的正圆表盘基准，而是把椭圆的长轴短轴比例控制在1.4:1，这个比例是经过多轮视觉调试确定的，既不会因为长轴过长让表盘显得狭长局促，也不会因为比例接近正圆失去椭圆造型的辨识度，罗马数字刻度只保留了12点和6点位置的两个标识，其余点位靠环形框的视觉引导做隐性指代，这种简化刻度的设计一方面能降低刻度加工的对位精度要求，另一方面也适配当下简约风的装饰需求，不会因为满盘刻度显得视觉杂乱。安装边界层面，整个结构的最大外轮廓尺寸控制在长轴120mm、短轴85mm，整体厚度不含表针凸起部分为8mm，背部预留了直径50mm的标准石英机芯安装位，

　　安装位周围做了三个均匀分布的M2螺丝柱，螺丝柱高度3mm，既可以适配常规的通用石英机芯锁紧固定，也能在改装做嵌入式安装时，从背部穿螺丝直接把整个时钟结构固定在安装面板上，不需要额外做固定支架。结构的边缘全部做了R0.5mm的圆角处理，没有尖锐棱角，不管是做桌面摆件日常触摸，还是装配过程中拿取，都不会出现划手的问题，三层环形框的连接处做了0.3mm的圆角过渡，注塑或者3D打印加工时不会出现应力集中的开裂问题，也能减少加工时的尖角积料缺陷。实际选型适配时，这款结构可以直接搭配常规的秒针、分针、时针组件，表针的转动半径控制在短轴方向38mm以内，长轴方向因为没有刻度遮挡，哪怕选用稍长的表针也不会出现刮蹭外框的问题，

　　对表针的尺寸容错率比正圆表盘更高，做衍生改款时，只需要调整中间两层环形框的宽度、或者增减刻度标识，就能快速衍生出不同风格的变体结构，不需要重新调整整体的安装位和机芯适配尺寸，能大幅缩短同系列产品的开发周期。日常做结构验证时，这个模型的壁厚设置均匀，全部壁厚控制在1.2-1.5mm区间，不管是做光敏树脂3D打印手板验证，还是开模做注塑量产，都不会出现壁厚不均导致的缩痕、变形问题，背部的机芯安装位周围做了2mm宽的环形支撑筋，能避免机芯锁紧时因为局部受力过大导致面板变形，整个结构没有倒扣结构，做模具设计时可以直接采用前后模开模，不需要额外做滑块抽芯结构，能有效降低模具加工成本和后期量产的成型难度。
