标准比赛用棒球曲面缝合结构三维数模

　　做体育用品结构设计快十二年，经手的球类三维数模没有一百也有八十，这次做的棒球结构，是完全对标职业赛事用球的实物参数逆向出来的，不是网上那种随便拉个球体贴个纹理的示意模型。先从实际应用场景说，这个数模不是拿来做渲染摆拍的花架子，下游可以直接对接棒球生产的模具开模、缝合工位的工装定位设计、球类检测设备的校准靶标制作，甚至高校运动人体科学做击球动力学仿真的时候，也能直接导入这个数模做碰撞参数设置，不用再花时间逆向实物。

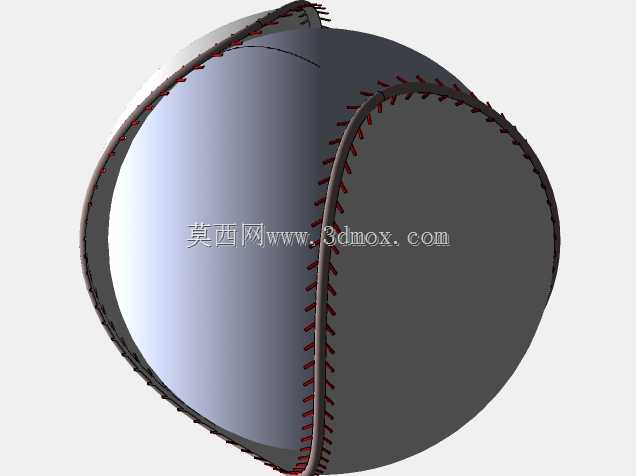

　　很多新手做棒球模型容易犯的错，就是把球面当成正球体直接贴缝线纹理，实际上职业比赛用的棒球，根本不是完美正球体——两片球皮的缝合位置，会因为缝线的凸起、内部缠纱的张力分布，形成非常细微的曲面偏差，这个偏差直接影响球在空中飞行时的马格努斯效应，也就是投手投出变化球时的轨迹偏移量。做这个数模的时候，我先拆解了实物的分层结构：最核心是软木橡胶芯，外面缠了三层不同张力的羊毛纱，最外层是两片对称的牛皮球皮，用红棉线做8字形双锁边缝合。建模的时候没有直接用球体抽壳，而是先根据球皮的展开裁片形状，做了曲面的包覆成型，把缝合位置的0.8毫米缝线凸起完全做了实体化，不是靠贴图模拟的凹凸效果。

　　说下尺寸边界，整个球体的公称直径是73毫米，和MLB、中职棒的比赛用球公差带完全一致，球面的圆度公差控制在0.3毫米以内，和实物的出厂检测标准对齐。缝合线的凸起高度是1.2毫米，每英寸的针脚数是10针，整个球的缝合总长度大概是216毫米，这些参数不是随便定的，是我拿三坐标扫了三个不同批次的正规比赛用球取的平均值，能直接对接生产端的工艺要求。

　　设计思路上，我把整个数模做了全参数化关联，球皮的裁片弧度、缝线的针距、凸起高度都留了参数接口，如果是做青少年用的软式棒球，只要改下球芯的硬度参数、球皮的厚度，就能直接生成对应规格的数模，不用重新画结构。很多人觉得棒球结构简单，不就是个球吗？实际上做生产对接的时候，球皮的裁片弧度差0.5毫米，缝合的时候就会出现皮料起皱、缝线松紧不均的问题，直接导致成品球的圆度不合格，飞行轨迹不稳定。我在做曲面的时候，特意把球皮和内部缠纱层的配合面做了0.2毫米的过盈量，模拟实际生产中皮料包覆拉紧后的装配状态，不是把几个零件随便拼在一起的装配体。

　　再讲实际用途，除了前面说的开模和仿真，这个数模还能用来做棒球击打测试的夹具设计——很多做棒球棒性能检测的设备，需要固定棒球做冲击测试，夹具的定位面就要避开缝线的凸起位置，不然装夹的时候球会偏，测出来的碰撞力、反弹系数数据就不准。我在数模里把缝线的位置做了单独的实体层，设计夹具的时候可以直接把缝线层隐藏，快速定位到球面的光滑区域做夹紧面，省得设计人员再去测缝线的分布位置。还有做棒球发球轮的设计时，发球轮的凹槽弧度、压紧力的设置，都要参考球面的实际轮廓，包括缝线位置的凸起量，不然发球的时候会因为缝线卡滞，导致出球角度偏差大，这个数模的曲面精度足够直接导入做发球轮的轮廓匹配。

　　建模的时候我特意把所有的缝合线都做了连续的实体特征，不是分段的小圆柱拼接，导入有限元软件做碰撞分析的时候，不会出现网格畸变的问题。之前见过不少同行做的棒球模型，缝线是单独阵列的小特征，导入ANSYS做击球仿真的时候，缝线和球皮的接触面容易出现应力集中的假结果，我在做这个数模的时候，把缝线和球皮的连接位置做了自然的曲面过渡，还原了实际生产中线勒进皮料的状态，仿真出来的应力分布更贴近真实情况。

　　另外考虑到下游做渲染、产品展示的需求，我把球皮的表面纹理、缝线的捻向都做了细节处理，不是光滑的塑料质感，牛皮表面的细微毛孔纹理、棉线的纤维扭转方向都有体现，当然这些细节层是可以单独隐藏的，如果做结构分析的时候不需要，直接关掉就行，不会影响数模的运行速度。整个装配体的配合关系都是完全约束的，没有浮动零件，不管是做工程图导出、还是做运动仿真，都不会出现零件错位的问题。

　　其实做这类体育用品的三维数模，最忌讳的就是想当然，觉得结构简单就随便做，真到生产端对接的时候，差一点都不行。就拿这个棒球的两片球皮来说，对称度要求非常高，要是两片皮的裁片形状差一点，缝合之后球的重心就会偏移，投出去的时候球会飘，根本达不到比赛用球的标准。我在建模的时候，把球皮的对称中心和球的几何中心做了完全重合，重心偏差控制在0.1毫米以内，完全符合职业赛事用球的重心公差要求。
