木质外壳二级减速齿轮传动装置

项目分类:通用机械零部件 发布时间:2022-02-22 ID:559617
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置
  • 木质外壳二级减速齿轮传动装置

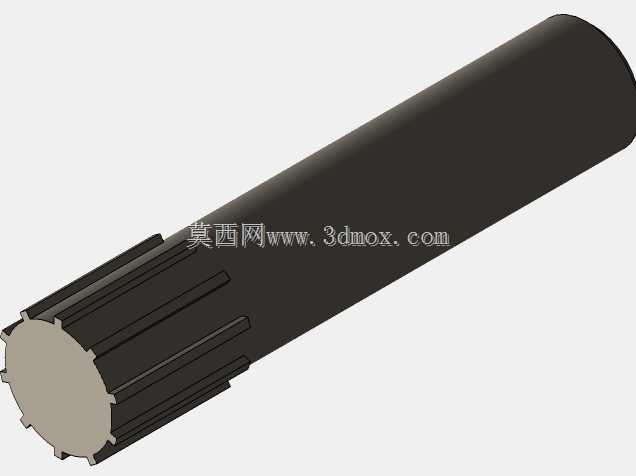

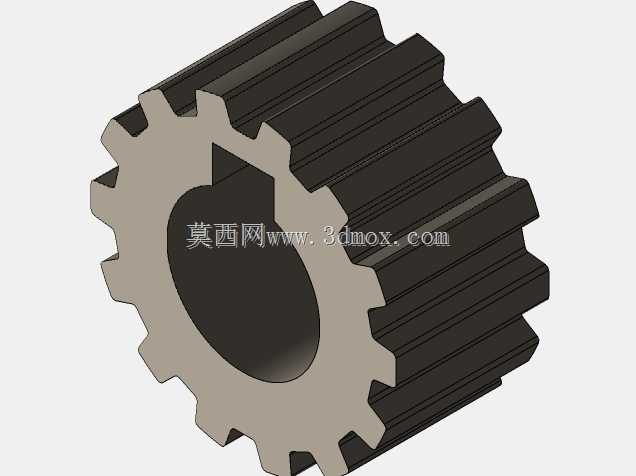

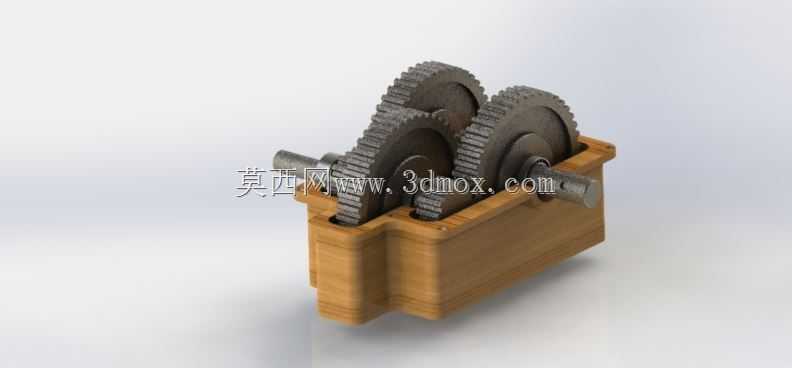

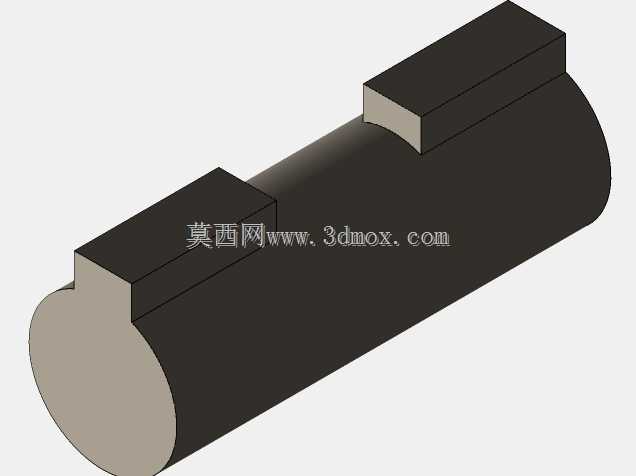

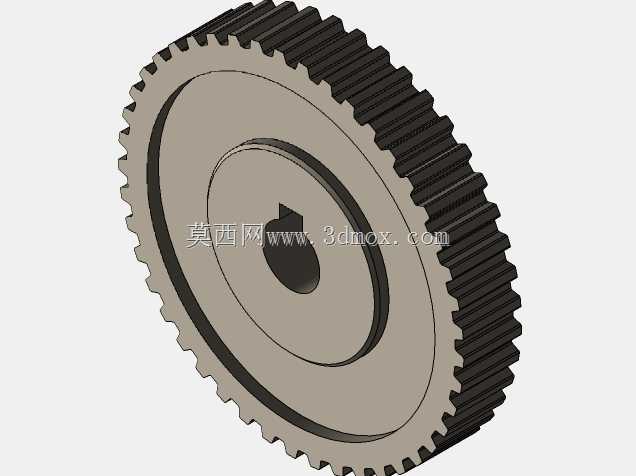

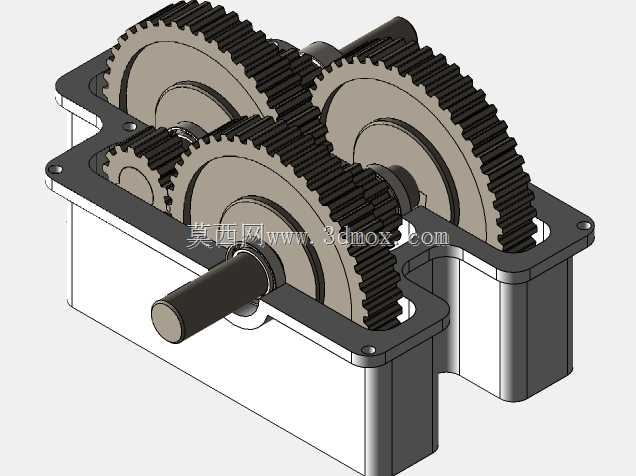

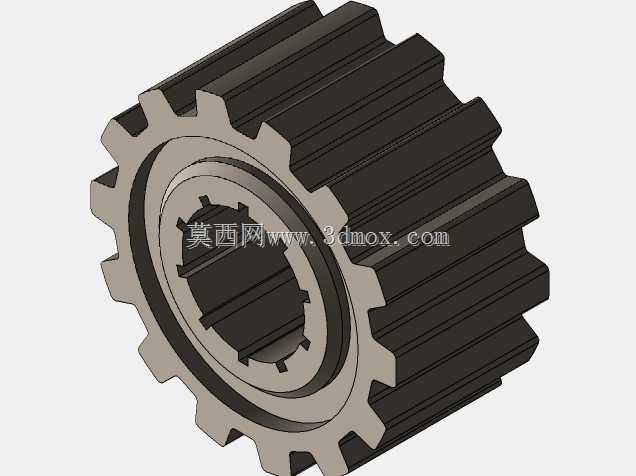

  这套减速齿轮传动结构,核心功能是实现输入转速的2倍降速,同时对应提升输出端扭矩,适配小功率动力输入场景下的低速大扭矩传动需求。日常在小型教具演示、桌面传动实验装置、低速输送模组的动力端都能见到这类结构的应用,相比金属一体铸造箱体的工业级减速器,这套结构采用木质拼接箱体,更偏向教学演示、原理验证类场景使用,也可作为手工机械创作的参考结构。从结构设计逻辑来看,整套传动采用平行轴直齿圆柱齿轮啮合布局,四根平行传动轴沿箱体长度方向排布,每根轴上固定对应齿数的传动齿轮,动力从输入轴传入后,经过三级齿轮啮合逐步降低转速,最终从输出轴传出,总传动比设定为2,刚好满足输入转速减半的使用需求。齿轮采用直齿设计,加工与装配难度更低,啮合过程中无轴向力,

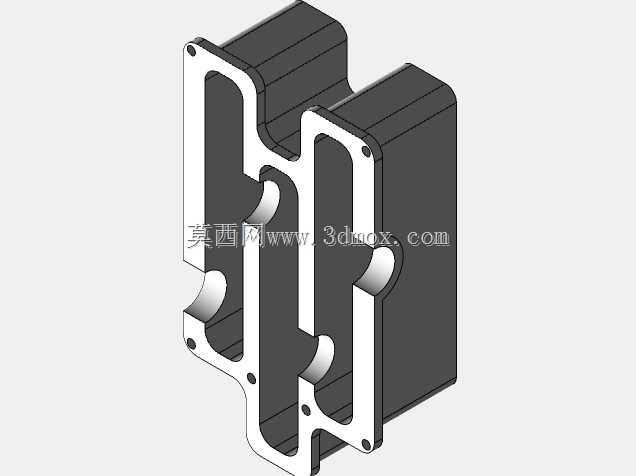

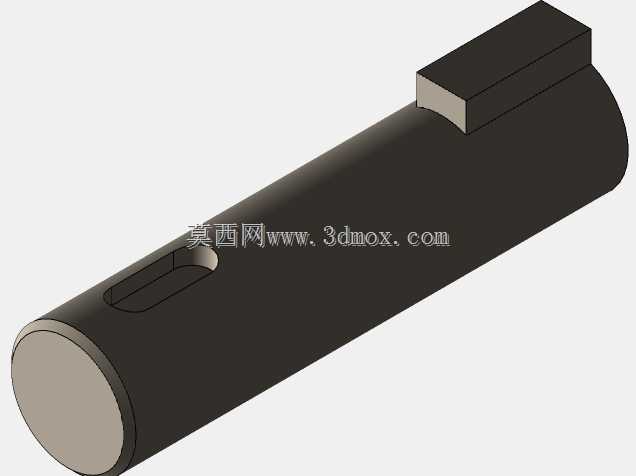

  对箱体的支撑强度要求更低,适配木质箱体的承重特性,不需要额外设置复杂的轴向限位结构就能保证传动平稳。箱体采用层叠拼接的木质结构,上下部分通过榫卯或者紧固件拼接,预留的轴孔位置刚好对应四根传动轴的安装坐标,安装时需要先将齿轮与轴完成过盈配合装配,再依次将轴穿入箱体对应孔位,两端可加装铜套或者简易轴承降低转动摩擦,箱体底部为平整安装面,可直接通过螺栓固定在安装基座上,不需要额外设计复杂的安装支架。从安装边界来看,箱体整体外形为不规则梯台结构,上部宽度小于下部底座宽度,重心落在底座中心范围内,安装时预留的周边间隙不需要过大,输入轴与输出轴分别从箱体两侧伸出,轴伸端的长度可根据实际连接的联轴器、带轮尺寸调整,不会与箱体侧壁产生干涉。

  设计过程中需要重点关注齿轮的中心距公差,木质箱体的孔位加工容易出现偏差,一旦中心距偏差过大,会出现齿轮啮合卡滞、传动噪音过大甚至轮齿断裂的问题,建模时需要先确定各齿轮的模数、齿数参数,计算出准确的中心距数值,再反向推导箱体上各轴孔的坐标位置,同时要预留轴与孔之间的转动间隙,避免木质材料受潮膨胀后将轴抱死。齿轮的齿厚、齿顶高参数都按照标准直齿圆柱齿轮参数设定,啮合侧隙控制在合理范围内,既不会因为侧隙过大出现传动回差,也不会因为侧隙过小导致转动阻力过大。这套结构没有设置额外的润滑密封结构,因为木质箱体无法储存润滑油,实际使用时多采用脂润滑,定期在齿轮啮合面涂抹润滑脂即可,适合低转速、间歇运行的使用场景,如果要适配连续长时间运行工况,

  需要将箱体更换为金属材质,同时加装油封、油位观察孔等结构,满足润滑油密封与存储需求。在实际选型参考时,这类小减速比的齿轮传动结构,适合搭配小功率电机使用,比如小型直流电机、步进电机的输出端减速,不需要过大的扭矩承载能力,重点是结构直观、装配简单,方便观察齿轮啮合的整个过程,用于机械原理教学时,学生可以直观看到动力传递的路径,理解转速与扭矩的转换关系。建模过程中,齿轮部分可通过参数化建模方式生成,调整齿数、模数参数即可快速修改传动比,箱体部分可根据轴的排布调整外形尺寸,木质箱体的拼接缝、边角倒角都做了还原,整体结构没有冗余零件,所有零件都服务于减速传动的核心功能,没有多余的装饰结构,完全从功能实现角度出发完成设计。
