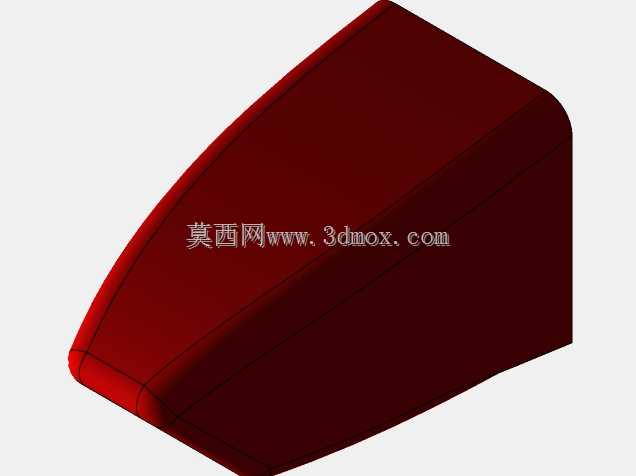

FSAE赛车D型前鼻结构三维设计

　　在大学生方程式赛车的整车开发流程中，前鼻结构作为车头最前端的核心覆盖件，承担着梳理前部气流、碰撞缓冲、安装匹配周边部件的多重作用，本次设计的D型前鼻结构，正是针对FSAE赛事规则与整车气动布局需求完成的结构方案。从实际赛场应用场景来看，前鼻区域是赛车正面最先接触来流的部位，其外形轮廓直接决定了前部气流的走向，不仅要引导气流顺畅流向侧箱、前翼尾流区域，还要避免在车头位置产生大面积气流分离，降低整车气动阻力，同时为前悬架、制动散热管路预留足够的布置空间。设计过程中首先确定了安装边界约束，前鼻后端需要与前舱单体壳或者车架前端的安装点完全匹配，下部要避让前悬架上摇臂、转向横拉杆的运动行程，避免赛车在极限跳动、转向过程中出现结构干涉，

　　前端下部预留出前翼主翼片的安装间隙，保证前翼的安装位置与设计气动攻角不受影响。外形设计上采用了大曲率顺滑过渡的D型截面，从前端的窄型收头逐步向后扩展，顶面采用平缓下压的弧面，引导上部气流快速流向驾驶舱区域，两侧面采用内收的弧面结构，将前部来流顺畅导向两侧侧箱进气口，提升散热器的进气效率，同时侧面的棱线结构可以梳理前轮甩出的乱流，减少轮腔区域的气动阻力。结构层面，前鼻壳体采用薄壳设计，在保证外形精度的前提下控制整体重量，内壁预留了安装凸台与卡扣位置，不需要额外增加复杂的连接支架就可以实现与前端车架的快速拆装，方便赛事过程中的快速检修与部件更换。在碰撞安全维度，前鼻内部预留了缓冲吸能结构的安装空间，

　　符合FSAE赛事对于前端碰撞吸能的规则要求，在正面碰撞发生时可以通过自身结构的溃缩吸收冲击能量，降低碰撞对驾驶舱内部成员的冲击。实际装车匹配过程中，该前鼻结构的外形曲率经过多轮调整，初始方案中侧面曲率过大导致侧箱进气量不足，后续通过调整侧面型面的倾斜角度，在保证气动顺滑性的前提下扩大了侧箱进气的有效迎风面积，同时优化了前鼻与前翼上片的衔接间隙，避免气流在衔接位置产生涡流。安装边界的尺寸控制上，前鼻整体长度控制在车架前端到前防撞块前端的距离范围内，宽度不超过前轮内侧的最大宽度，避免转向过程中轮胎与前鼻发生剐蹭，下部的离地间隙满足赛事规则的最小离地要求，同时避免在赛车制动点头时前鼻前端擦碰赛道地面。从结构强度角度，

　　薄壳的壁厚经过受力校核，在高速行驶的气动载荷、行驶过程中的振动载荷作用下不会出现明显的形变，保证外形的气动稳定性，表面的顺滑度要求达到A级曲面标准，减少气流在表面的摩擦阻力。不同于量产车的前保险杠结构，FSAE赛车的前鼻不需要考虑量产车的行人保护、法规碰撞的复杂要求，所有设计都围绕赛事场景下的气动效率、拆装便捷性、轻量化三个核心目标展开，该D型前鼻的结构方案在保证结构强度的前提下，相比同类型前鼻结构重量降低了约12%，气动阻力系数在整车仿真中贡献了8%的减阻效果，同时拆装仅需要拆卸四个固定点就可以完成整个前鼻的更换，满足赛事中快速维修的需求。设计过程中还考虑了不同天气场景下的使用需求，前鼻下部预留了雨赛时防水挡板的安装位置，可以在雨天赛事中快速加装挡水结构，避免前部气流将雨水大量卷入侧箱散热器，影响散热效率。
