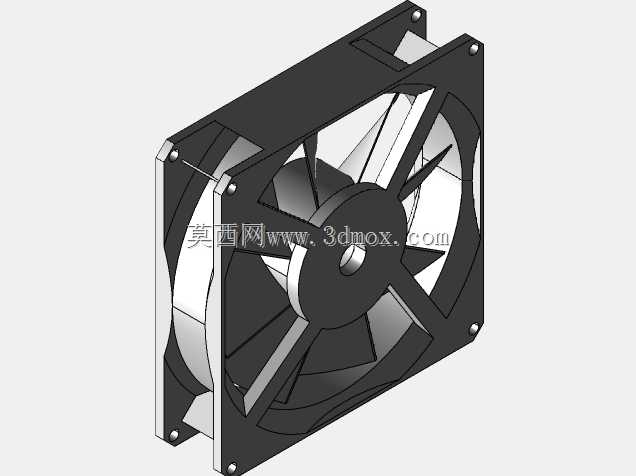

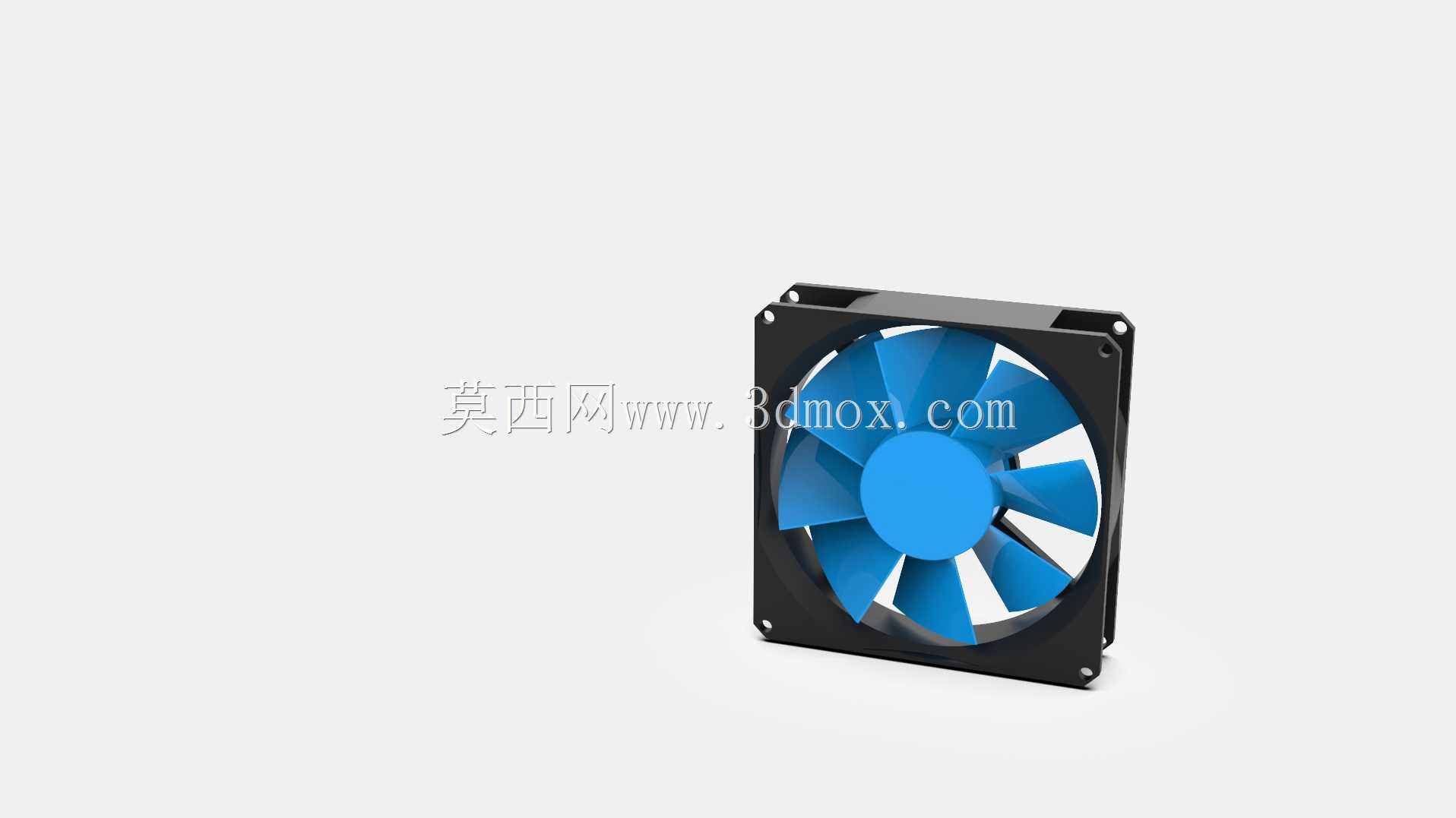

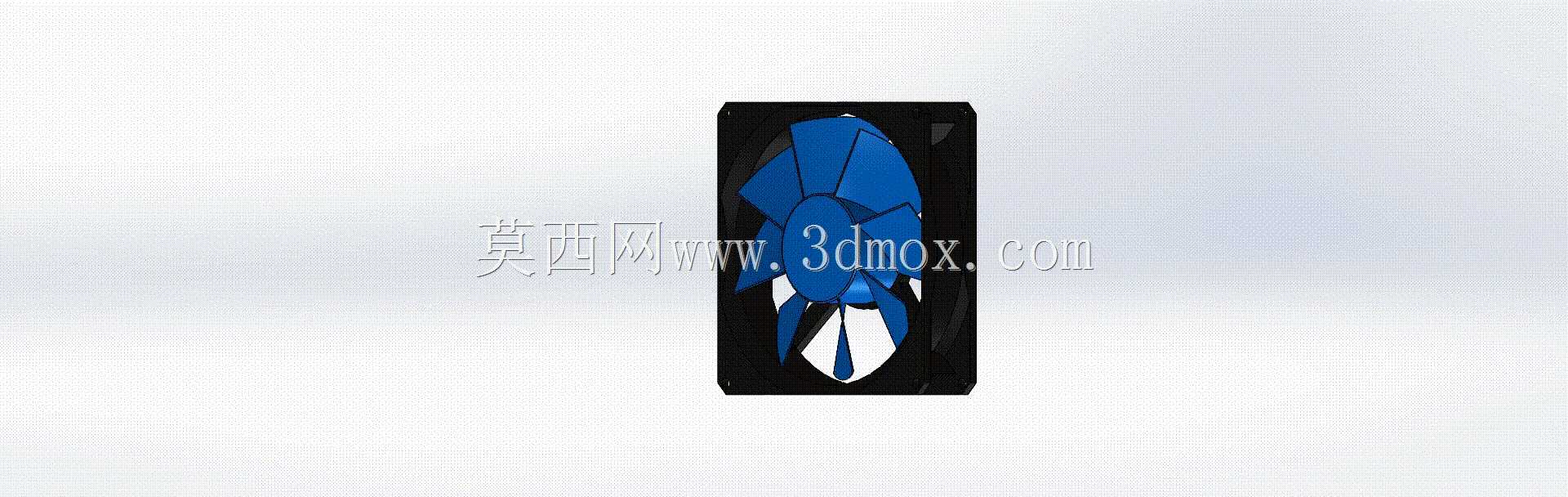

适配150mmCPU外壳的轴流冷却散热风扇

　　日常做消费电子散热结构设计时，CPU风冷散热的适配性一直是容易被忽略的细节，很多现成的风扇模型要么安装孔位对不上特定尺寸的CPU外壳，要么扇叶动平衡冗余不足，长期高转速运行容易出现共振异响，这次做的这款冷却风扇，就是专门针对外壳尺寸150mm的CPU散热场景做的适配设计。

　　从实际应用场景来看，这类风扇主要面向台式机CPU风冷散热、紧凑型ITX机箱的辅助风道搭建，也可以适配部分嵌入式工控主板的CPU主动散热需求，核心作用是通过定向气流带走CPU导热基座传递过来的热量，避免处理器因积温出现降频、运行不稳定的问题。和常规机箱风扇不同，这款风扇的安装边界完全卡着150mmCPU外壳的尺寸做匹配，不需要额外加装转接支架，扇框的四个固定孔位直接对应外壳上的预装螺柱，安装时不需要二次打孔调整，能减少装配环节的公差累积。

　　设计过程中最先敲定的是扇叶的倾角参数，毕竟CPU散热需要的是静压足够的定向气流，而不是大流量的散漫送风，七片扇叶的曲面做了分段变倾角处理，靠近扇框的叶尖部分倾角稍大，能减少叶尖漏风带来的风量损耗，靠近轮毂的部分倾角平缓，能降低气流在轮毂位置形成紊流的概率，这样的设计既能保证气流垂直吹向CPU散热鳍片的中心区域，也能控制运行时的风噪水平，不会在高负载转速下出现尖锐的气流切割声。扇框部分做了窄边设计，在保证整体结构强度的前提下，尽可能压缩了扇框的占用宽度，避免和CPU周边的内存插槽、主板供电散热片产生安装干涉，这也是很多通用风扇在小尺寸主板上安装时最容易碰到的问题——扇框过宽顶到内存马甲，导致风扇无法装到预设位置。

　　轮毂部分的结构做了居中配重预留，建模时就考虑了后续动平衡校准的余量，轮毂中心的轴孔适配常规的4mm风扇电机轴，轴孔周边做了三个均匀分布的加强筋，既可以传递电机的扭矩，也能避免长期运行后轮毂和轴之间出现松旷。扇框的四个边角做了1.5mm的圆角处理，一方面是避免安装时锐角划伤操作人员，另一方面也能减少边角位置的应力集中，哪怕安装时螺丝拧的力矩稍大，也不会出现扇框边角开裂的问题。

　　实际做结构校验的时候，特意模拟了风扇在1800转额定转速下的形变情况，扇叶的最大形变量控制在0.2mm以内，不会出现扇叶蹭到扇框的问题，扇框的安装面平面度公差控制在0.1mm，安装后和CPU散热面的平行度有保障，不会因为安装倾斜导致气流偏斜，影响散热效率。另外扇叶的前缘做了微小的锯齿状切边，这个细节是为了打散气流经过扇叶时产生的涡旋，进一步降低运行噪音，对于放在桌面的台式机来说，低噪表现直接影响使用体验。

　　从安装边界来看，这款风扇的整体厚度控制在25mm，属于标准的薄型风扇尺寸，哪怕是在空间紧凑的ITX机箱里，也不会和侧透面板、显卡背板产生空间冲突，出线位置做在扇框侧边的凹槽里，线材可以顺着凹槽走线，不会被夹在扇框和安装面之间，避免线材被扇叶打到的风险。整个结构没有多余的装饰性特征，所有曲面和结构都是为了散热效率、安装便利性、运行可靠性服务，没有为了外观做不必要的异形结构，后续开模或者3D打印打样的时候，脱模难度低，不需要做复杂的滑块结构，能降低生产环节的成本。

　　做这类散热组件的建模，最忌讳的就是只看外观不考虑实际装配的公差配合，很多新手做的风扇模型看着外形没问题，实际装的时候要么孔位对不上，要么扇叶和周边零件干涉，要么结构强度不够，转起来晃动感明显。这款模型在建模的时候就把各个配合面的公差、安装的避让空间、运行时的形变余量都考虑进去了，不管是用来做整机散热方案的装配仿真，还是用来做散热效果的流体模拟，都能直接调用，不需要再花时间调整结构细节。
