台式电脑机箱轴流排气散热扇结构设计

　　日常做PC整机结构配套、工控机箱散热改造的工程师，对这类轴流排气扇的结构细节再熟悉不过，很多人做机箱风道设计时总忽略扇体本身的安装边界与结构匹配度，最后装上去要么共振明显，要么风量达不到设计预期，反而拖垮整机散热效率。先从实际应用场景说，这类排气扇并非只用于家用台式电脑机箱，在紧凑型工控机柜、嵌入式计算终端、桌面小型服务器的排风位也能通用，核心作用是把机箱内部CPU、显卡、电源模块、存储硬盘工作时堆积的热空气快速排出，在机箱内外形成稳定的气压差，引导外部冷空气顺着预设风道流经发热元器件表面，带走工作热量，避免元器件长期在高温阈值下运行出现降频、寿命折损甚至硬件损坏的问题。

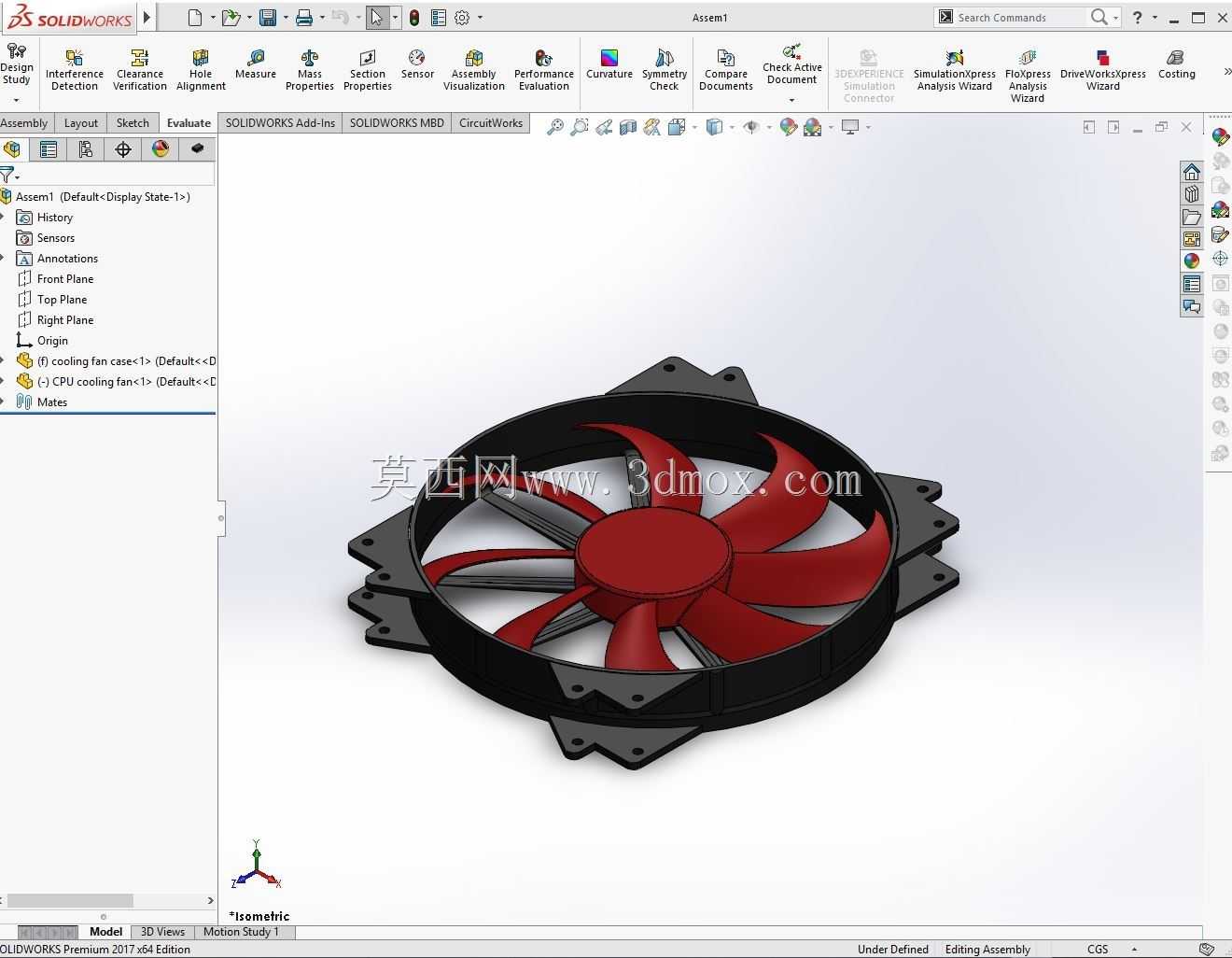

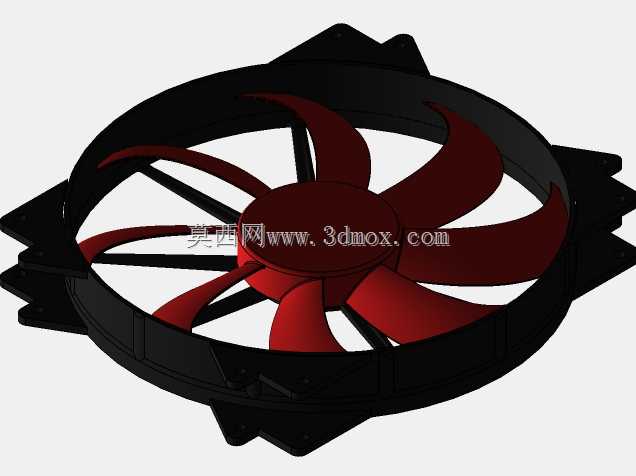

　　从设计思路上拆解，这款扇体采用外框一体式注塑成型结构，外框四周延伸出带安装孔的固定耳，固定耳的位置完全遵循ATX、MATX等主流机箱的风扇位安装孔距标准，安装孔内预留了缓冲胶钉的穿装空间，实际装配时不用额外打孔对位，直接用橡胶减震钉或者自攻螺丝就能固定，固定耳与外框主体做了加厚过渡处理，避免螺丝锁附时应力集中导致外框开裂。扇叶部分采用七叶后掠式曲面设计，和普通五叶直扇叶的结构不同，后掠曲面的叶型在切割空气时能减少气流紊流的产生，一方面能降低扇叶转动时的风切噪音，另一方面能让吹出的气流更集中，不会在扇框内部形成乱流抵消风压，实际排风时的有效送风距离比同转速直叶扇远15%左右，能把机箱深处PCIe设备周边的积热顺利带出。扇叶中心的轮毂做了圆弧过渡凸起，既可以把内部的电机转子完全包裹防护，避免机箱内的走线、灰尘直接接触转动部件，也能优化轮毂处的气流导向，减少中心区域的气流死区，提升扇叶整体的扫风利用率。

　　再说到安装边界的细节，这款扇体的外框厚度采用标准25mm机箱风扇尺寸，适配绝大多数机箱的120mm风扇位安装空间，外框四个角做了小圆弧倒角处理，装配时不会刮伤机箱漆面或者割伤安装人员的手指，外框内侧靠近扇叶边缘的位置预留了0.8mm的安全间隙，既保证扇叶高速转动时不会蹭到外框内壁产生异响，也不会因为间隙过大导致气流从边缘回流损失风压。扇体的出线位置设计在外框侧边的走线槽内，装配时可以顺着机箱的理线结构把供电线藏好，不会出现线材卡入扇叶的故障。实际做结构选型时要注意，这类排气扇的安装面要和机箱钣金保持完全贴合，固定时四个角的锁附力度要均匀，避免外框受力变形导致扇叶动平衡失效，转动时产生明显共振；如果是用于高粉尘的工业场景，还可以在扇体的进风侧配套防尘滤网，不过要注意滤网的风阻不能过大，否则会抵消扇叶的排风效率，需要根据实际通风量要求调整扇体的转速档位匹配。

　　很多刚入行的结构工程师做机箱散热设计时，只会盯着风扇的标称风量参数选型号，忽略扇体本身的结构细节，比如固定耳的强度、扇叶的动平衡校准结构、外框的密封贴合度，这些细节往往决定了散热系统的长期稳定性。这款扇体的外框边缘做了一圈微凸的密封筋，安装后能和机箱钣金面紧密贴合，避免气流从安装缝隙处短路，保证所有排出的气流都来自机箱内部的发热区域，不会做无用功。扇叶的材质选用耐温ABS工程塑料，长期在60摄氏度的机箱内部环境下工作不会出现形变，能长期保持扇叶的动平衡精度，减少长期运行后的异响问题。轮毂内部的电机安装位做了同轴度定位结构，装配时转子和定子的同轴度公差控制在0.1mm以内，从结构根源上降低转动时的偏心震动，哪怕长时间高转速运行，整体的震动幅度也能控制在合理范围内，不会带动机箱钣金产生共振噪音。
