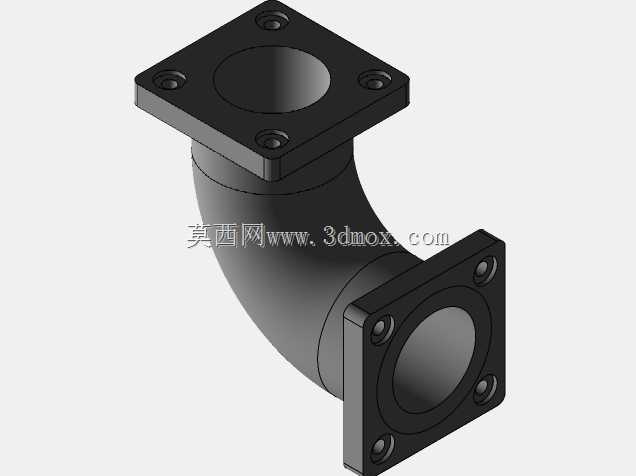

法兰式90度直角管道转向连接弯头

　　在流体输送管路系统的布设场景里，管路走向受安装空间、设备接口位置限制，往往需要做直角转向，这类两端带方形法兰安装面的90度弯头，是管路改向连接里非常常用的连接件，日常也常被叫做四分之一弯头，核心作用就是让管路内的流体流向完成90度转折，适配不同布局的管路对接需求。从实际应用场景来看，这类弯头可适配多种材质的管路对接，不管是民用给排水的塑料管路、暖通系统的铜质管路，还是工业场景里的铸铁、钢制管路，甚至部分低压输送工况的铅质管路，都可以通过匹配对应螺栓规格的法兰面完成对接，不需要额外做焊接或者螺纹攻丝处理，安装拆卸的便利性很高，后期管路维护更换部件时，只需要拆卸法兰面的紧固螺栓即可完成拆装，不会破坏相邻管路的结构。从功能特性上来说，

　　这款弯头的流道做了平滑圆弧过渡，没有直角转折的突兀死角，流体在转向过程中的阻力损失更小，不会在转角位置形成介质淤积，不管是输送清水、油气类的流体，还是带有细小颗粒的浆状介质，都能保持顺畅的流通状态，避免长期使用后转角位置积垢堵塞的问题。两端的方形法兰面上，每个法兰都预留了四个对称分布的螺栓安装孔，孔位做了沉头设计，紧固螺栓安装后螺栓头不会突出法兰表面，能保证法兰面和对接面完全贴合，配合密封垫片使用时可以达到可靠的密封效果，避免管路输送带压介质时出现渗漏问题。从设计思路层面来说，这款弯头的建模过程优先保证了安装边界的准确性，弯头的弯曲半径按照常规低压管路的通用标准取值，既不会因为弯曲半径过小导致流体阻力陡增，

　　也不会因为弯曲半径过大造成整体结构占用空间过多，适配大多数紧凑安装空间的管路布设需求。两端法兰的安装孔采用中心对称布局，不管是水平安装还是垂直安装，都可以和同规格的法兰接口完成对接，不需要额外调整孔位角度，降低现场安装的对位难度。弯头主体和两端法兰采用一体化结构设计，不存在拼接焊缝，整体结构强度更高，能承受管路常规工作状态下的压力冲击，不会在长期使用后出现焊缝开裂、接口渗漏的问题。从外形尺寸与安装边界来看，两端法兰的外轮廓尺寸、螺栓孔中心距、通孔直径都遵循通用管路法兰的适配标准，对接时不需要额外做转接件加工，弯头的轴向总长度、弯曲段的外轮廓尺寸都做了合理控制，安装时不会和周边的管路支架、设备外壳产生干涉，

　　现场布设时可以直接按照常规法兰弯头的安装预留空间做布局，不需要单独调整安装空间尺寸。在实际选型使用时，只需要确认对接管路的通径、法兰螺栓孔的孔位参数匹配，就可以直接选用，不需要额外做结构修改，能有效缩短管路系统的设计与安装周期，不管是小型设备的内部管路布设，还是车间集中供液、供气的管路改造，这类弯头都能很好地适配使用需求。建模过程中对法兰面的平面度、螺栓孔的位置度都做了参数化约束，导出的模型可以直接用于管路装配干涉检查、安装模拟，也可以作为基础件导入到整体管路系统的装配模型中，辅助完成管路走向的布局校验，避免现场安装时出现孔位不对、空间干涉的问题。
