多功能国标孔位转换电源插座结构设计

　　日常做电工配套结构设计时，这类转换插座的建模往往要兼顾多场景适配需求，先从实际使用场景倒推设计逻辑会更落地。这类插座最常出现在差旅便携转接、老旧墙面插座扩容、桌面用电设备集中接驳的场景里，核心用途是在不改动原有布线插座的前提下，拓展可同时接入的插头数量，同时兼容不同规格的插脚制式，解决不同国标插头与现有插座孔位不匹配的问题。

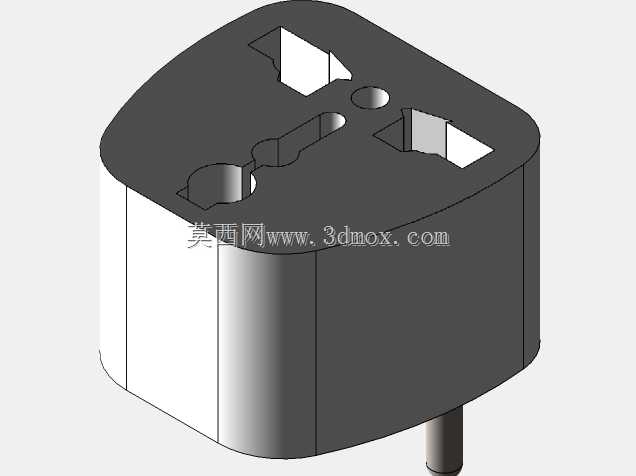

　　从功能特性上看，这款插座的顶面设置了两组两扁插兼容孔位，同时预留了圆孔接地极的适配槽，既可以接入常见的两级两扁插头，也能适配带接地极的三级插头，孔位之间的间距做了错位排布，避免两个大尺寸插头同时插入时出现互相干涉的情况，这也是实际使用中最容易被忽略的设计点——很多市售插座孔位间距留量不足，插入一个电源适配器后相邻孔位就被完全遮挡，完全丧失多设备接驳的能力。外壳采用圆角方柱的造型，没有尖锐的棱角，既可以降低日常插拔时磕碰划伤的风险，也能在注塑生产时减少应力集中的位置，提升外壳的抗冲击强度，插脚部分从壳体底部居中伸出，插入墙面插座后整体受力均匀，不会因为单侧设备重量过大出现歪斜、松脱的情况。

　　设计思路上，建模时优先确定内部铜件的排布路径，铜件作为导电核心，需要保证插脚插入时的接触面积足够，同时铜件之间的爬电距离要满足电气安全规范要求，不能出现间距过小导致的拉弧、短路风险。外壳的壁厚做了均匀化处理，整体壁厚控制在1.8mm-2.2mm之间，既保证壳体的结构强度，插拔时不会出现壳体开裂的问题，也能避免注塑过程中因为壁厚不均出现缩痕、翘曲的成型缺陷。顶面的孔位边缘做了0.3mm的倒角导向，插头插入时可以顺着倒角滑入孔位，不需要刻意对准就能顺利插接，降低盲插的难度。壳体侧面做了细微的磨砂纹理处理，既可以提升握持插拔时的摩擦力，手上沾有少量汗液时也不会打滑，同时能掩盖注塑生产时产生的轻微流痕、合模线瑕疵，降低后期表面处理的成本。

　　安装边界与外形尺寸方面，这款插座整体外接轮廓控制在边长45mm左右的圆角方形范畴，壳体高度约38mm，插入墙面86型插座后，突出墙面的尺寸不会遮挡相邻的其他墙面插座，也不会因为突出尺寸过大在狭窄空间里被磕碰导致脱落。底部插脚的伸出长度为12mm，符合国标对插头插脚啮合长度的要求，插入插座后接触深度足够，不会因为接触过浅导致接触电阻过大发热，插脚的位置度公差控制在0.1mm以内，保证和墙面插座的铜套精准对位，不会出现插脚歪斜、插不进的情况。内部铜件的固定槽位在壳体内部做了定位筋设计，铜件装入后不会因为插头反复插拔出现移位、松脱，定位筋的高度为1.2mm，刚好卡住铜件的侧边，不需要额外打胶或者螺丝固定，简化装配流程的同时也提升了结构可靠性。另外在壳体的合模位置做了止口结构，上下壳装配后错位量控制在0.05mm以内，既可以提升壳体的拼接强度，也能避免灰尘、溅落的水滴从合模缝隙进入壳体内部，提升日常使用的安全性。
