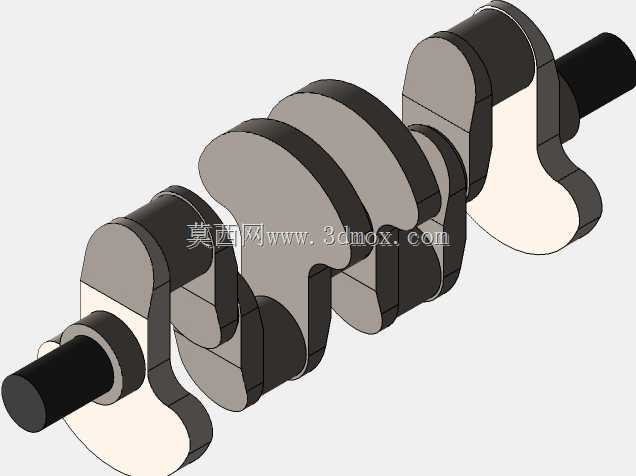

简易三拐曲轴结构三维建模作品

　　在往复式动力机械的结构体系里，曲轴是承担动力转换与扭矩输出的核心回转构件，这套简易曲轴模型还原了三拐曲轴的基础结构形态，可作为入门级结构设计练习、原理演示的具象参考载体。从实际应用场景来看，这类小规格三拐曲轴常配套于小排量通用汽油机、小型空气压缩机、微型农用动力设备中，负责将活塞连杆组传递的往复直线运动转换为持续的回转运动，向外输出扭矩驱动配套作业部件，同时带动设备自身的配气机构、润滑系统等附属组件完成协同运转。

　　从结构功能特性来看，模型完整还原了曲轴的核心组成部分：两端的主轴颈用于装配到机体的主轴承座内，为整根轴提供稳定的回转支撑，控制轴系的径向跳动与轴向窜动边界；三个错开120度相位角的连杆轴颈，用于对应连接三组连杆大头，承接活塞做功行程传递的推力；连接主轴颈与连杆轴颈的曲柄臂，是传递扭矩的关键受力段，模型上的曲柄臂采用了平衡块与臂身一体化的结构形态，可抵消轴系回转过程中产生的一阶往复惯性力，降低设备运转时的振动幅值。

　　在设计思路的还原上，这套模型采用了轴类零件最基础的特征堆叠逻辑完成构建：首先以整根曲轴的回转中心为基准创建主轴颈的基础回转体，再根据各缸的点火间隔角确定连杆轴颈的偏心距与相位位置，通过拉伸、旋转切除等基础特征完成曲柄臂与平衡块的轮廓构建，最后对各轴颈的衔接位置做了圆角过渡处理——这一细节完全贴合实际加工工艺要求，可避免轴颈与曲柄臂衔接处出现应力集中，降低交变载荷下的轴段断裂风险。整个建模过程没有采用复杂的曲面特征，全部以规则的实体特征组合完成结构表达，非常适合刚接触三维建模的机械从业者练习轴类零件的基准选择、特征顺序排布逻辑。

　　关于安装边界与尺寸适配逻辑，这类三拐曲轴的主轴颈直径通常按照配套轴承的标准内径系列选取，连杆轴颈的直径需匹配连杆大头轴瓦的尺寸规格，轴向总长度需要根据机体的主轴承座间距、连杆组的运动包络空间确定，两端伸出的轴段长度要预留出飞轮端、动力输出端的连接键槽装配位置，各连杆轴颈的偏心距直接决定了活塞的行程长度，是影响设备排量与输出扭矩的核心参数。模型上各轴段的同轴度、各连杆轴颈的相位角公差，是实际生产中需要重点控制的形位公差项，直接关系到曲轴运转的平顺性与使用寿命。

　　在实际的设备选型匹配过程中，这类曲轴的材质通常根据设备的功率等级选取，小功率通用机型多采用球墨铸铁铸造成型后做轴颈表面淬火处理，大功率机型则会采用合金钢模锻后做调质处理，提升轴身的抗疲劳强度。这套模型虽然是简化的基础结构，但完整覆盖了曲轴的核心功能结构，没有多余的装饰性特征，能够帮助从业者快速理解曲轴的动力传递逻辑、结构组成关系，也可作为教学场景下的原理演示模型使用，直观展示曲柄连杆机构的运动转换过程。
